对于一些学校、工业、科研客户来说，电脑的串口非常重要，很多设备都必须采用串口和电脑端软件连接，很多电路模块可以非常直观方便地利用串口调试软件进行调试，很多仪器必须通过串口进行通讯和数据交换。

但是目前笔记本电脑因为空间的限制和其他方面考虑的原因都没有串口，甚至一些台式电脑也取消了串口配置，这让我们迫切需要串口的客户非常苦恼。

USB转串口模块全称为USB to Serial port Module，它可以将USB接口虚拟成一个串口，解决客户无串口的苦恼。现在市面上的USB转串品的设备可谓是琳琅满目，质量也是参差不齐。造成这种现象的根本原因就在于控制芯片的不同。现在USB转串口桥接芯片有很多，比如CP2102、FT232、PL2303等等。但并非每一种芯片都可以用作ISP下载。经过测试CP2102是不能下载的，而FT232可以下载，但其价格实在不菲。最为适中的就是生产的PL2303，可以稳定下载，并可以支持多种操作系统。

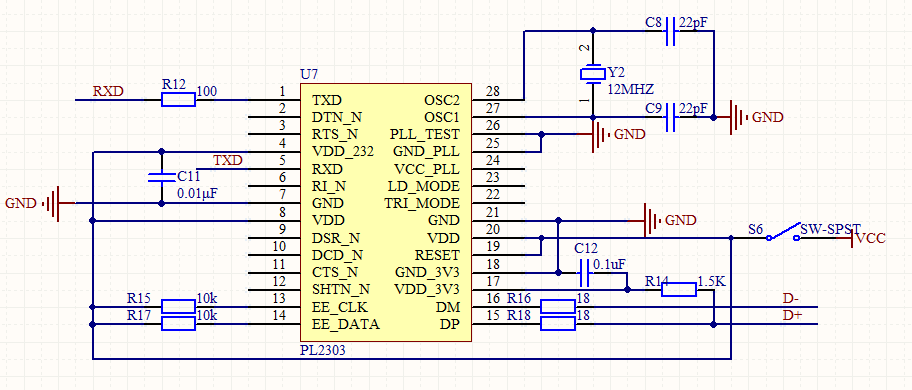

PL2303HX采用28脚贴片SOIC封装，工作频率为12MHZ，符合USB 1.1通信协议，可以直接将USB信号转换成串口信号，波特率从75～1228800，有22种波特率可以选择，并支持5、6、7、8、16共5种数据比特位，是一款相当不错的USB转串口芯片。

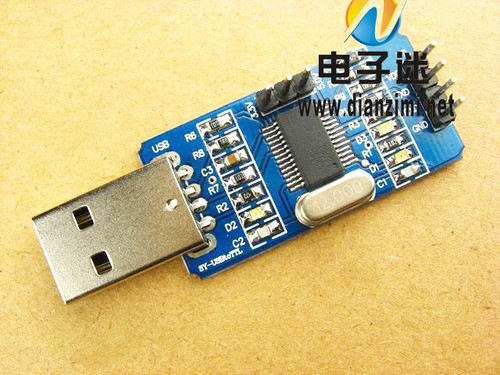

这是我们用PL2303芯片开发的USB转串口模块，采用机器自动焊接都经人工检测，电路板只有30*16*7毫米，模块一共引出5根脚，引脚电平为TTL，引脚定义如下：+5V、P3.0 TXD 、P3.1 RXD 、GND 地线 、＋3.3V 。其中＋5V和＋3.3V电源输出线一般情况下都不用的，不需要连接。

现在购买PL2303模块我们还赠送一根30厘米长的杜邦连接线，它一头是四位一体的插座可以直接插到我们的2303模块上，另一头是四个独立的杜邦头，可以灵活插到设备上，非常方便。

软件安装

点击下载PL2303.RAR解压缩运行SETUP.EXE进行安装，驱动安装完成后，将模块的USB插头插入电脑USB接口即可。鼠标右键点击桌面的“我的电脑”＝》属性＝》硬件＝》设备管理器＝》端口 看下图中是否出现红色横线所指的PL2303虚拟的COM6，（一般为COM3，不同电脑端口号可能不同）如果出现说明模块是好的，并且驱动程序也安装成功了。

我们发出去的每一个模块都是经过测试的，您可以做一个简单地测试，方法很简单：如果你把线插在电脑上，电脑提示“找到新硬件…”，用万用表黑笔接（GND），红笔分别去接（RX）和（TX）都能测到电压，则说明模块一定是好的。这里特别说明，如果把（GND）接到设备的有电压的针脚上，加电必定烧毁，所以用户接线前一定要准确的测出设备的针脚，以免造成不必要的损失！

PL2303模块可以方便地利用杜邦免焊接连接线接入电路，通常只需要插接3根线，一根串口入、一根串口出、一根地线。

应用举例

1、STC单片机的串口ISP下载

目前单片机的ISP下载已成潮流，例如比较流行的STC系列单片机就是以其高性能和方便实用的串口ISP下载功能备受青睐，但是ISP对时序要求非常严格，例如常用的CP2102就因为采用内部RC振荡器精度不够无法胜任。pl2303

而PL2303是极少几种支持ISP下载并且价格低廉的芯片，具体步骤可以参考我们制作的让实验开发板下载的网页，是STC芯片最理想的USB下载线，需要注意的是PL2303应该直接和STC芯片的串口连接，其中不需要RS232电平转换电路哦，还有模块输出的5V电压也不用接到STC单片机系统的，如果不成功请检查RXD TXD串口通讯线是否交叉哦。
