144芯光纤交接箱_576芯免跳接光缆交接箱_288芯光缆交接箱(2)

箱体选用不锈钢资料制造,抗腐蚀耐老化,运用寿命超过20年。

壳体门框附近选用凹槽构造,硅橡胶密封 ,密封功用到达GB4208--1993中IP 级请求。

壳体门锁选用三面齿轮推杆组织,是敞开和封闭箱门时更显轻松。

箱体内部夹以隔热资料,能有用避免箱内凝露的发生。

选用12芯熔配一体化模块,最大幅度利用有用空间,最大容量为720芯。

卡接式装置FC,SC适配器。

前后设通道,可便利跳线灵敏跳接

12芯熔配一体化模块可抽出至箱外,全部正面操作。

有牢靠的光缆固定,开剥和接地装置。

各部件方位和按排,确保光缆在任何方位时曲折半径大于40MM。

光缆进壳体接口处,突破传统方法防水接头处理光缆密封疑问

◆作业环境：

*环境温度：-40℃～+60℃

*相对湿度：40℃时小于95%

* 大气压力：70～106Kpa

◆商品特色

*选用熔配一体化抽拉式模块，使交代箱容量大，密度高。

*箱体选用度SMC聚脂箱体，具有杰出抗腐蚀、耐老化功用，能抵受剧烈的气候变化以及习惯恶劣的作业环境

*箱体具有杰出的密封功用，防护等级到达GB/T4208IP65级。

*具有极好的装置功用及防损坏功用。

*箱体具有安全牢靠的光缆固定与接地维护装置。

*高压防护接地与机箱绝缘电阻：≥2×104MΩ/500V(DC)

*箱高压防护接地与机箱间耐压≥3000V(DC)/1min，不击穿，无飞弧

*箱体静负荷能力：壳盖≥980N，侧外表≥980N，门铰链≥200N

*机箱的密封防护等级：到达GB4208规范中IP65级

*阻燃功用：到达GB4609/FV-0级

*密封功用：到达GB4208/IP53请求

*负荷值：壳盖≥980N，侧外表≥400N，支撑件≥200N

*最小拉脱力：φ0.4-1.2mm导线分别为24-120N

◆用处

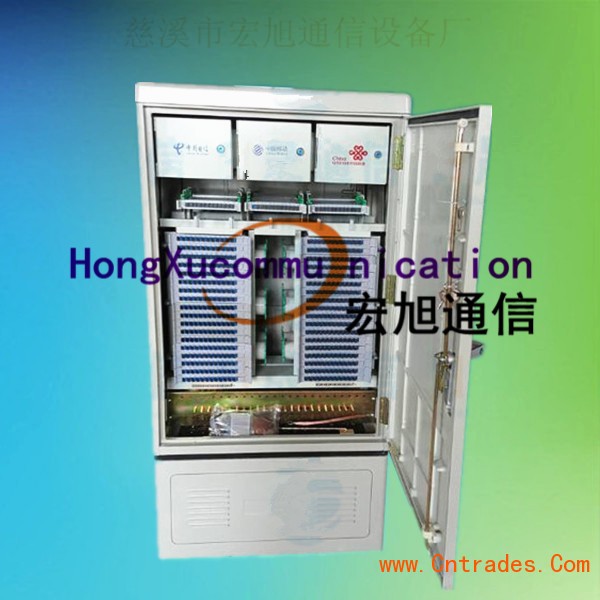

GXF5-67C型720芯免跳纤光分路器箱

产品描述

一、概述

GXF5-67C型720芯免跳纤光分路器箱广泛适用于PON技术FTTH光纤接入网络，是FTTH建设的理想设备之一，可以实现光纤的熔接、存储、端接、光分路器的安置以及入户光缆的布放等功能。

当采用1/2分32或1/2分64盒式光分路器时，适用于一级分光(集中分光)；当采用小分光比盒式光分路器时，适用于二级分光的一级分光点。

二、功能区

箱体按功能区可分为外缆引入区、直熔区、外线区（主干与配线）、光分路器区、闲置尾纤管理中心。

1.1、外缆引入区：a.引入光缆后，请用随机附件中的防水油泥将光缆孔堵死。（注：此防水油泥遇潮气后会膨胀，使其密封效果更佳）。b.光缆引入后，对主干缆，将光缆分支盒从安装板上取下，用盒内的特制卡具将光缆固定，固定好加强芯，并在此开剥与接地，开剥长度为2.0m~2.5m（见），去除松套管后裸纤穿入纤芯护管保护纤芯。c.对配线缆，可直接用安装板上的卡具将光缆固定即可，然后开剥、接地、去除松套管，套上纤心护管。d.主干与配线光缆纤心从箱体右侧经线环引入并固定进入相应的终端熔接托盘。

1.2直熔区：一个直熔单元可安装12块熔接盘，每个熔接盘满足束状光缆或带状光缆12芯过路熔接。

1.3外线区（主干与配线）：由12芯熔配一体化托盘（含尾纤、适配器、熔纤盘）组成，用于外线区（主干、配线）光缆光纤与尾纤的熔接与成端，适用于束状光缆和带状光缆，12芯熔配一体化托盘的适配器方向朝向绕纤轮，便于光分路器尾纤的管理。

1.4光分路器区：光分路器集中安置区，用于盒式光分路器的安装。

1.5闲置尾纤管理中心：采用适配器对应存纤或盒式存纤方式，用户可根据需求为 “预连接”的光纤选择不同的保护管理方式。
