解决方案:在一篇全文中了解HDMI和VGA接口引脚的定义

HDMI概述

HDMI是“高清多媒体接口”（High DefiniTIon MulTImedia Interface）的缩写。 HDMI通过在一条电缆中传输高清全数字音频和视频内容，大大简化了布线，为消费者提供了最高质量的家庭影院体验。它具有能够传输未压缩的高清视频和音频信号，即插即用，同时传输音频和图像信号以及数字内容保护（HDCP）的特性。

HDMI接口的分类

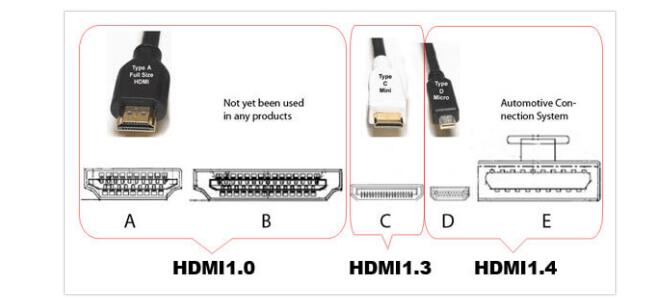

HDMI接口主要有五种类型：Type A，Type B，Type C，Type D和Type E。

1、HDMI A类型是使用最广泛的HDMI电缆。 HDMI A接口共有19针，宽度为13.9mm，厚度为4.45mm。日常生活中使用的大多数视听设备都配备了此界面。例如：蓝光播放器，小米盒子，笔记本电脑，液晶电视，投影仪等。

2、HDMI B类型在生活中相对罕见，它主要用于级别的场合。 HDMI B接口采用29pin，宽21mm。 HDMI B类型的数据传输容量几乎是HDMI A类型的两倍，这相当于DVI Dual-Link。由于大多数视听设备的工作频率都在165MHz以下，而HDMI B型的工作频率在270MHZ以上，因此在诸如WQXGA 2560＆TImes之类的应用场景中更为常见。 1600以上的分辨率。

3、HDMI C类型通常称为Mini HDMI，主要用于小型设备。 HDMI C类型也使用19pin，但宽度仅为10.42mm，厚度为2.4mm。它主要用于设备，例如数码相机，播放器和其他设备。

4、HDMI D类型通常称为Micro HDMI。 HDMI D型尺寸进一步减小。它也是19针，宽度仅为6.4毫米，厚度为2.8毫米，非常类似于Mini USB接口。主要用于小型移动设备。例如：手机，平板电脑等。

5、HDMI E类型主要用于汽车娱乐系统中的音频和视频传输。由于车内环境的不稳定，HDMI E类型的设计具有抗震性，防潮性，高强度抗性和较大的温度承受范围等功能。在物理结构上，采用机械锁设计以确保接触的可靠性。

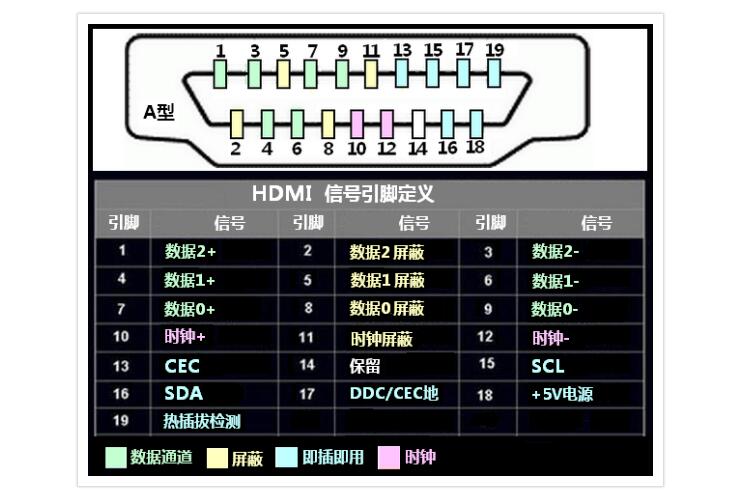

HDMI接口的引脚定义

如上图所示，HDMI A TYPE有19个引脚，其中1-9引脚是数据信号； 10、1 1、12个引脚为时钟信号； 13个引脚为CEC引脚; 14个引脚为空； 15引脚SCL引脚;引脚16是SDA引脚;针脚17接地；引脚18 + 5V电源;针19是热插拔检测。

VGA接口概述

VGA接口是用于在计算机图形卡上输出模拟信号的接口，也称为D-Sub接口。 VGA接口是D型接口，上面有15个引脚，分为3行，每行5个，用于传输模拟信号。通过VGA接口，可以将计算机输出的模拟信号添加到LCD TV。我们知道计算机内部存在数字图像信息，需要在图形卡的D / A（数字/模拟）转换器中将其转换为模拟R，G，B三基色信号以及行和场同步信号，然后通过VGA将接口传输到显示设备。对于模拟显示设备，例如模拟CRT显示器，信号直接发送到相应的处理电路，然后驱动和控制显像管以生成图像。对于诸如LCD彩色电视和液晶显示器的数字显示设备，需要配置相应的A / D（模拟/数字）转换器，以将模拟信号转换为数字信号。经过D / A和A / D转换两次后，不可避免会丢失一些图像细节。在CRT显示器中使用VGA接口是很自然的，但是对于数字显示设备（例如LCD彩色电视和液晶显示器），转换过程中的图像损失会稍/复合同步信号输入端子。信号输入极性随显示模式TTL电平而变化，液晶彩电同步信号极性的设置是为了使液晶电视能够识别输入信号的不同模式。

接口的⑨引脚连接到PC的5v电源，因此，当连接LCD TV且未打开电源时，可以将PC的5v电源添加到CPU和显示器的内存中。液晶电视通过⑨引脚读取液晶电视内存中的数据。

接口的⑤针为自检端子，该端子与PC地相连，以检查信号电缆连接是否正常。一般而言，当信号线正常连接时，液晶电视通过此端子连接到PC地。由于⑤引脚连接到液晶电视CPU的某个引脚，因此在液晶电视CPU检测到低电平后，该连接被视为正常；如果信号线未正确连接（即液晶电视处于脱机状态），则液晶电视的“脱机检测”引脚处于高电平（由上拉电源上拉）。 LCD TV CPU检测到它后，将显示脱机提示消息。
