vrrp协议原理_链路聚合协议_路由器vrrp配置(3)

VRRP工作过程总结：

1. 路由器使能VRRP 功能后，会根据优先级确定自己在备份组中的角色。优先级高的路由器成为Master 路由器，优先级低的成为Backup 路由器。Master 路由器定期发送VRRP

通告报文，通知备份组内的其他设备自己工作正常；Backup 路由器则启动定时器等待通告报文的到来。

2. 在抢占方式下，当Backup 路由器收到VRRP 通告报文后，会将自己的优先级与通告报 文中的优先级进行比较。如果大于通告报文中的优先级，则成为Master 路由器；否则将保持Backup状态

3. 在非抢占方式下，只要Master 路由器没有出现故障，备份组中的路由器始终保持Master 或Backup 状态，Backup 路由器即使随后被配置了更高的优先级也不会成为Master 路由器

4. 如果Backup 路由器的定时器超时后仍未收到Master 路由器发送来的VRRP 通告报文，则认为Master 路由器已经无常工作，此时Backup 路由器会认为自己是Master 路由器，并对外发送VRRP 通告报文。备份组内的路由器根据优先级选举出Master 路由 器，承担报文的转发功能

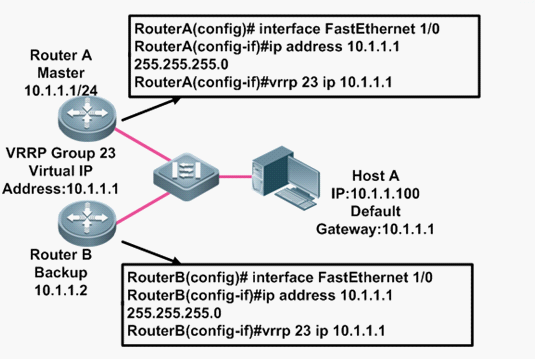

VRRP基本配置

配置VRRP组

要启用VRRP，最基本的配置就是要创建VRRP组，并为VRRP组配置虚拟IP地址

Vrrp group-number ip ip-address [secondary]

group-number 为VRRP组的编号。即VRID 范围1~255,

ip-address 虚拟IP地址。

Secondary 辅助IP地址

需要在主路由器和备份路由器上配置

配置VRRP优先级

如果希望指定某台路由器称为主路由器，可以手工调整其优先级

Vrrp group-number priority number

Group-number VRRP组号 VIRD

Priority 表示优先级

Number 表示优先级 范围,0~255，默认为100，但是0被保留为特殊用途，255表示IP地址拥有者。

优先级的配置在没有IP地址拥有者的情况下。想让哪台路由器成为主路由器就在哪台路由器上配置

配置VRRP接口跟踪

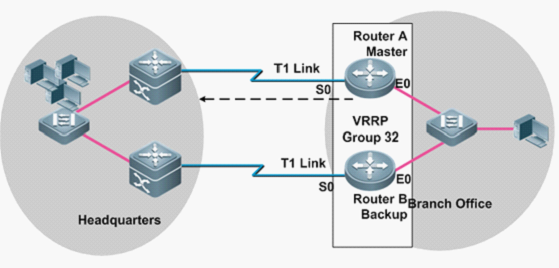

如上图所示：RA为主路由器，RB为备份路由器，但是当RA上的接口S0发生故障时，RA依然从接口E0发送通告报文，声明自己为主路由器，但是RA实际上已经不能进行转发了。也就是说路由器网路中不能判定路由器接口是否发生了故障。

VRRP接口跟踪机制就是检测接口故障的一种机制。配置了接口跟踪机制的路由器，当自己的接口发生故障时会将自己的路由器优先级降低，从而使自己从主路由器变为备份路由器，然后原来的备份路由器此时将成为主路由器。

Vrrp group-nunmber track intece [priority-decrement]

priority-decrement为降低的优先级数

注意： priority-decrement是降低了多少而不是降低到多少，比如priority-decrement为30，那么此路由器的优先级在原来基础上降低30.

配置VRRP抢占模式

推荐使用启用抢占模式

vrrp group-number preempt {delay [Delay-time] }

Delay 取值范围为1～255之间，如果不配置delay时间，那么其默认值为0秒。

delay-time 为延迟抢占的时间即从该路由器发现自己的优先级大于MASTER的优先级开始 经过delay-time这样长的一段时间之后才允许抢占。
