7. 虚拟IP地址和MAC地址：VRRP组（备份组）中的虚拟路由器对是0~255.

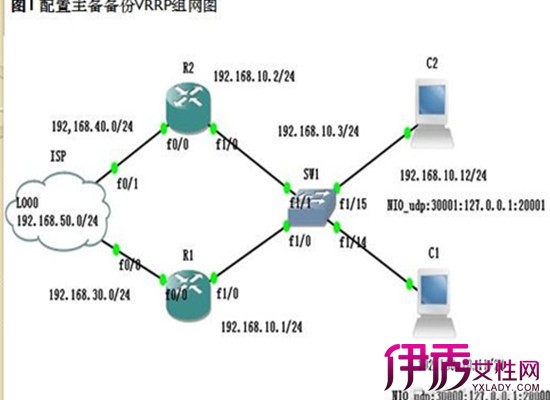

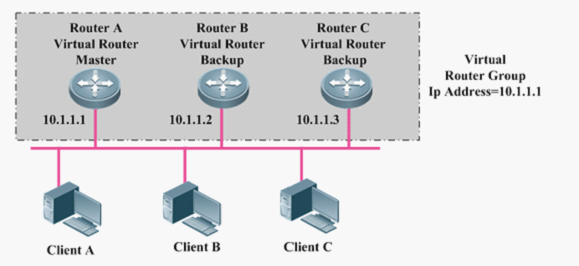

上图中，三台路由器在一个组中，这个组可以起一个0~255之间的编号。

注意：1.虚拟路由器具有IP地址。局域网内的主机仅需要知道这个虚拟路由器的IP地址，

并将其设置为缺省路由的下一跳地址

2. 虚拟路由器的 IP 地址可以是备份组所在网段中未被分配的IP 地址，也可以和备份组内的某个路由器的接口IP 地址相同

3.接口 IP 地址与虚拟IP 地址相同的路由器被称为“IP 地址拥有者” 在同一个 VRRP 备份组中，只允许配置一个IP 地址拥有者

VRRP状态

VRRP路由器在运行过程中有三种状态：

1. Initialize状态： 系统启动后就进入Initialize，此状态下路由器不对VRRP报任何处

处理，可以理解为初始化

2. Master状态： 路由器会发送VRRP通告，发送免费ARP报文。

3. Backup状态： 接受VRRP通告。

一般主路由器处于Master状态，备份路由器处于Backup状态。

VRRP选举机制

VRRP使用选举机制来确定路由器的状态，运行VRRP的一组路由器对外构成了一个虚拟路由器，其中一台路由器处于Master状态，其他处于Backup状态。所以主路由器又叫做Master路由器，备份路由器又叫做Backup路由器。

优先级选举：

1.VRRP组中IP拥有者。如果虚拟IP地址与VRRP组中的某台VRRP路由器IP地址相同，则此路由器为IP地址拥有者，这台路由器将被定位主路由器。

2.比较优先级。如果没有IP地址拥有者，则比较路由器的优先级，优先级的范围是0~255，大的作为主路由器

3.比较IP地址。在没有Ip地址拥有者和优先级相同的情况下，IP地址大的作为主路由器。

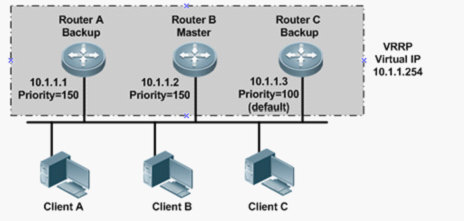

如下图所示： 虚拟IP为10.1.1.254，在VRRP组中没有IP地址拥有者，则比较优先级，很明显RB和RA的优先级要大于RC，则比较RA和RB的IP地址，RB的IP地址大。所以RB为组中的主路由器。

VRRP定时器

①VRRP通告报文时间间隔定时器

1> VRRP备份组中的Master路由器会定时发送VRRP通告报文，通知备份组内的

路由器自己工作正常

2> 用户可以通过设置VRRP定时器来调整Master路由器发送VRRP 通告报文的

时间间隔

3> 如果Backup路由器在等待了3个间隔时间后，依然没有收到VRRP 通告报文，则认为自己是Master路由器，并对外发送VRRP通告报文，重新进行Master路由器的选举

②VRRP抢占延迟时间定时器

1> 为了避免备份组内的成员频繁进行主备状态转换，让Backup路由器有足够的

时间搜集必要的信息（如路由信息），Backup 路由器接收到优先级低于本地优 先级的通告报文后，不会立即抢占成为Master

2> 而是等待一定时间——抢占延迟时间后，才会对外发送VRRP通告报文取代原 来的Master路由器

VRRP报文格式

VRRP只使用VRRP通告报文。

VRRP通告报文使用Ip组播数据包进行封装，组播地址为223.0.0.18，IANA给其分配的协议号为112。

VRRP通告报文的TTL值必须是255，如果VRRP路由器接受到TTL值不为255的VRRP通告报文，必须丢弃。

VRRP组中的主路由器会定期发送通告报文，备份路由器接受，他们通过这种方式来交流选举
