您知道主板上的所有端口吗？

主板是硬件的核心。作为连接到每个硬件的载体，了解其接口很重要。如果您了解接口，则组装计算机并不困难。今天，U Daxia将与您分享一些主板接口的知识。

后退界面

PS / 2键盘和鼠标界面

这是一个非常老的设备界面，圆孔，颜色，易于识别，如果是颜色，则意味着只能插入鼠标或键盘，并且界面颜色必须与之对应。如果是两种颜色，则可以同时插入鼠标和键盘。这种接口不支持热插拔，很容易损坏硬件。

USB接口

USB接口非常简单，因此无需介绍它。当前的主板USB接口通常配备两种规格，黑色USB2.0和蓝色USB3.0，有些具有红色USB3.1。

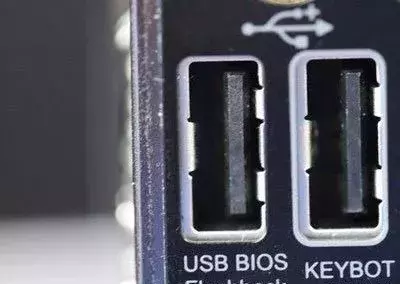

某些USB端口会有一些注释，例如“ USB BIOS Flashback”，可以将其插入USB闪存驱动器以刷新BIOS。

此外，还有特殊的USB接口，USB C型和USB B型。 USB Type-B通常在显示器集线器中找到。某些打印机和其他输入和输出设备也具有此接口。

网线接口

这不需要介绍。最常见的一个是带有两个指示灯的RJ45网络端口。您可以判断它是否已连接以及是否已连接到网络。通常，没有特殊颜色，但是某些主板可能使用红色或蓝色。该颜色用作千兆网卡的徽标。

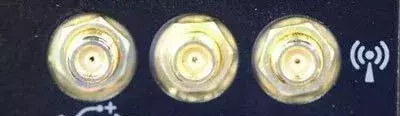

天线接口

当前，大多数主板没有WiFi模块，但是某些主板保留了用于连接外部WiFi天线的天线接口。这种主板可以先配备无线网卡，再配备外部WiFi天线。

音频接口

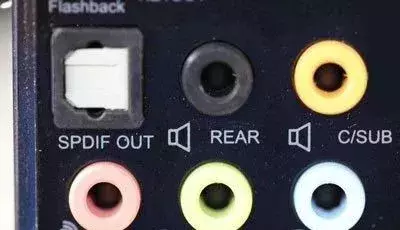

主板背面的小圆孔用于连接音频设备。我相信每个人都熟悉它。音频接口通常具有光接口，例如下图中的方形光接口。 REAR是5.1或7.1声道后环绕左，右声道接口，C / SUB是5.1或7.1多声道扬声器的中央声道和低音声道。 MIC IN是麦克风接口，LINE OUT是主通道输出，LINE IN是音频输入。简而言之，麦克风通常是粉红色的，耳机或扬声器通常是浅绿色的。

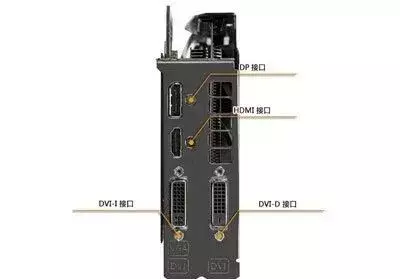

视频界面

现在的主流接口包括模拟信号VGA，数字信号DVI / HDMI / DP，VGA和DVI接口只能传输图像，而HDMI和DP接口也可以传输声音。

按钮

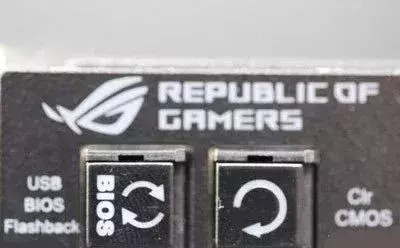

某些主板背面有一些特殊的按钮，例如BIOS刷新按钮（按下该按钮可自动进入BIOS刷新界面）和CMOS清除按钮。功能与拉电池相同，但更加方便。

板载界面

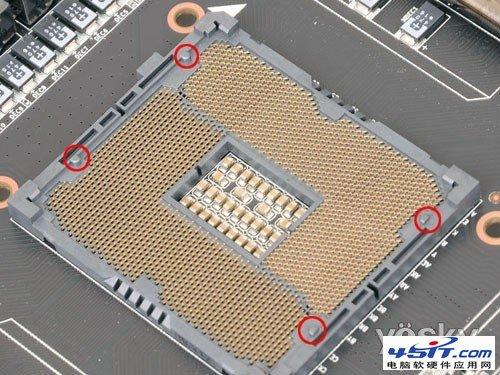

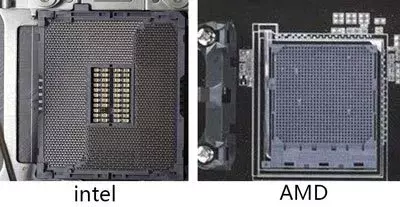

CPU插槽

Intel和AMD处理器具有不同的插槽，因此主板与不同的处理器不兼容。

CPU电源

CPU电源通常由8pin接口提供。如果是高端处理器或超频，则需要额外的4针电源。

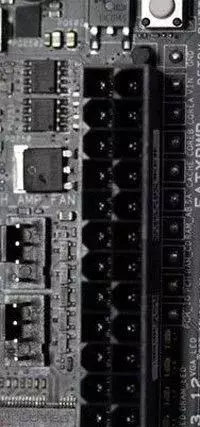

主板电源

大多数主板都由20 + 4针供电，这很容易找到，只是一个带有24个插孔的接口。

内存插槽

内存插槽很容易识别，通常有4个或2个，并且工作电压通常在防呆界面上标记出来，例如1.2V，1.5V等。

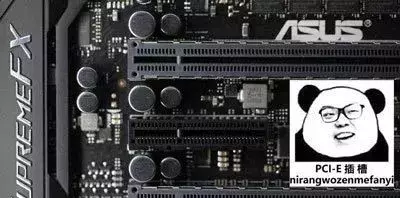

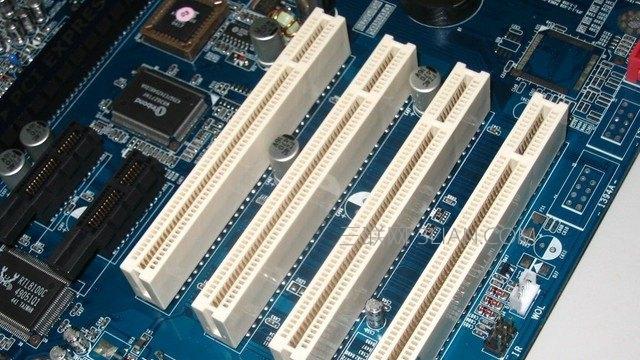

PCI-E插槽

PCI-E插槽用于扩展硬件。通常，它是插入图形卡。 PCI-E插槽直接连接到CPU，因此速度和带宽非常高。

我们经常看到诸如X16PCI-E或X8 PCI-E之类的参数，它们表示多个PCI总线，而X16则表示16个PCI总线同时传输数据。

大多数主板具有至少一个X16 PCI-E接口，用于安装独立显卡。

某些固态驱动器还可以使用PCI-E插槽以及声卡，USB适配器或网卡。

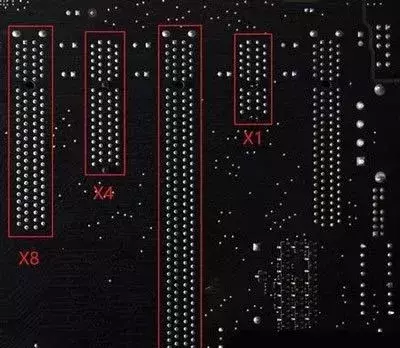

如何查看哪个PCI-E接口是X？正视图实际上很麻烦，并且销钉从背面清晰可见，如下图所示。

SATA接口

最常见的硬盘接口（如下图所示）在中间有一个弯曲部分，即SATA接口。大多数硬盘驱动器通常都使用此接口，而不管机械状态还是固态状态。

M.2接口

M.2接口是相对较新的硬盘接口，具有更快的传输速度和更大的带宽。如果笔记本计算机具有固态驱动器，则通常使用M.2接口，因为它可以节省很多空间。 M.2接口不需要其他接口。将其水平插入，并在不远处有螺孔用于固定硬盘。

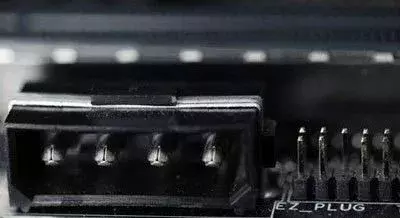

PCI-E附加电源

如果使用多个图形卡交火，则主板通常电源不足，支持多个图形卡的主板将提供额外的电源接口。

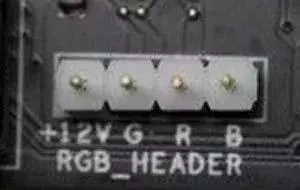

RGB灯光效果

如果要安装灯条，某些主板提供了这样的接口，可以写入RGB，很容易识别。
