不一样的景色，微星Z170 XPOWER GAMING钛金

我们可以从图片中看到，不同于以往的红黑配色，igame第一款z370系列主板采用了金属灰，使得主板整体看起来更加有质感。根据我们以前的经验，超频通常需要主板有非常强大的供电才行，而由于四代corei带来了新的整合vr设计，对主板供电的要求因此降低了，测试用b85五相供电带顶级i7本来就让人感觉十分稳定，如果加上超频，效果会如何呢。主要回收范围如下：回收珠海库存电子元件ic回收，惠州回收海思芯片，惠阳回收华为海思ic，西门子igbt模块收购 1. 主板系列:| 手机主板、手机空板、网卡主板、gps主板、解码板、dvd主板、驱动板、手机pcb板、按键板、电脑主板、平板电脑主板、模块、u盘线路板、m... 2. 液晶屏系列:| 手机液晶屏（2.0、2.4、2.6、2.8、3.0、3.2寸...）.lcd液晶屏、导航液晶屏、电脑液晶屏、 包括信利液晶屏、群创液晶屏... 3. 连接器系列:| 手机连接器、松下连接器、广籁连接器、莫莱克斯连接器、京瓷连接器、jst、jae、amp、hrs,卡座、板对板连接器、电池连接器、usb、... 4. ic系列:| 手机ic(mt6225a.mt6235ba.mt6252a.qsc6085.qsd8250.msm7227.sc6600)单片机、存储芯... 5. flash系列:| 三星k9系列、士顿ks系列、华邦系列、英飞凌系列、ddr内存颗粒、闪存k4芯片。

Z170A XPOWER GAMING TITANIUM EDITION是微星两款顶级Z170主板之一，另一块是Z170A GAMING M9 ACK，两者的着重面不同，前者是看重超频能力，而后者则是看重游戏体验。主板是ATX规格，尺寸为30.5*24.4cm，提供了四根PCI-E x16插槽，四根DDR4内存插槽，最高支持3600MHz，最大容量64GB，四个SATA 6Gbps接口，两个SATA-E接口，两个M.2接口。

金泰克 天启x5 ddr4 3200 8g×2一改x3的红红火火配色，采用全金属主体黑搭配顶盖银的散热护甲，黑银配色略显霸气，各种主板都能百搭。his hd7750 1gb冰立方超频版在散热器的设计上采用冰蓝的配色，拥有2个热管对显卡进行着极速导热，真正做到了外形独特、散热良好。准备装机，主板当然用上高端的主板，技嘉的品质没的说的，而且这款主板是顶级超频主板，用上超频主板特有的橙色配色，散热处理很不错。

由于现在是属于GAMING系列，所以即使是XPOWER主板也打上了龙行图腾

主板的一大堆特色都印到了背面

银白色不只是外观好看而已，微星宣称钛金PCB主板设计还有助于保持音频信号的纯净，防止其他零组件的信号干扰，Z170A XPOWER GAMING TITANIUM EDITION主板用的是8层PCB，结合第五代军规用料，使用钛金电感，大大的提升了主板的稳定性。

Z170A XPOWER GAMING TITANIUM EDITION主板包装盒子

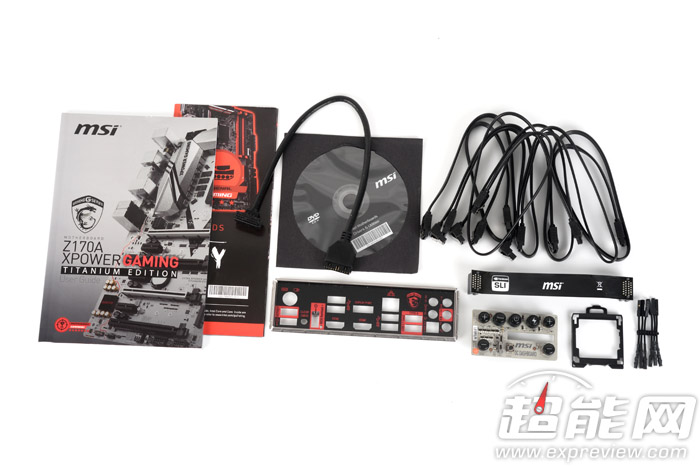

非常丰富的配件，当中有些是给超频专用的

主板基本规格介绍

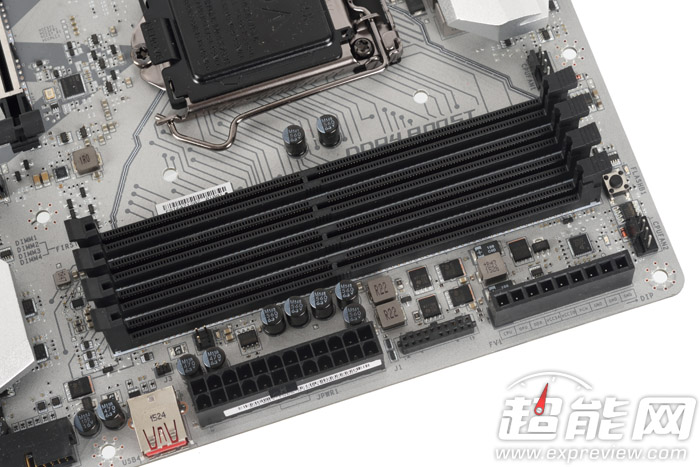

Skylake平台支持DDR4/DDR3L内存，然而高端主板肯定会使用DDR4的。微星Z170A XPOWER GAMING TITANIUM EDITION主板最高支持双通道DDR4-3600内存，最大容量64GB，支持XMP规范，内存插槽旁边还有一个XMP LED，如果启动了XMP的话该灯就会亮起。

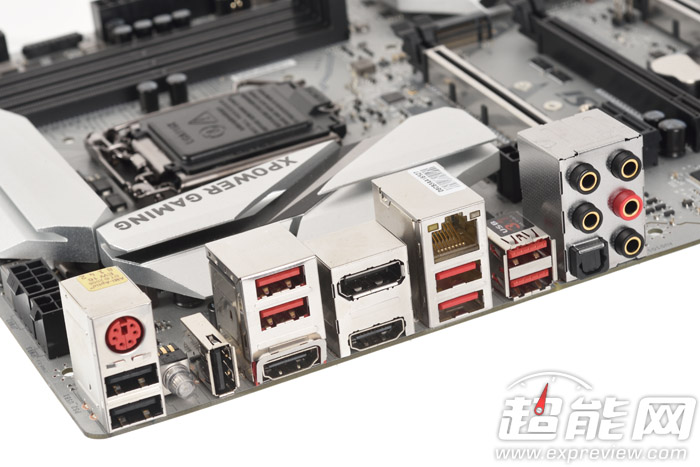

话说背板I/O接口Z170A XPOWER GAMING TITANIUM EDITION主板居然没加接口保护罩，主板上有了1个PS/2接口、3个USB 2.0接口（黑色），当中有一个竖直的是BIOS更新备援机制端口，位于清空BIOS键旁边。

背板i/o方面则提供一个ps/2接口，两个usb 3.0接口，十个usb 2.0接口，两个esata 6gbps接口，一个s/pdif光纤输出，一个清空bios按键，两个千兆网络接口，主板采用双intel i210网卡。输出方面，映泰th67a+主板拥有丰富的i/o接口，2个usb2.0+ps/2，hdmi+dvi+d-sub、2个usb3.0+rj45千兆网卡+3 port 6声道hd高清音频输出。↑↑↑后背接口，电源口、网线lan口、hdmi口都没有改动，但新版ps4 slim取消了光纤音频输出只单独保留aux口。

扩展方面，蓝宝石pure black z97a主板拥有3条pci-e 3.0 x16插槽、1条pci-e x1插槽、2条pci插槽与1条mini pci-e插槽，支持三卡交火，但不支持nvidia sli。扩展方面，华硕f1a55主板提供了2条pci-e x16接口，其中第二个插槽为x4带宽，2条pci-e x1接口和3条普通pci接口，另外主板还支持amd dual graphic技术，并支持双显卡混合交火模式。技嘉z87x-oc主板提供有4条pci-e 3.0 x16插槽、1条pci-e 2.0 x1插槽和2条pci插槽，其中最左侧的pci-e x16插槽为完整的x16带宽，而顺数过来的其余三条则最高支持x4、x8、x4带宽，主板可支持4路crossfire和2路sli显卡技术。

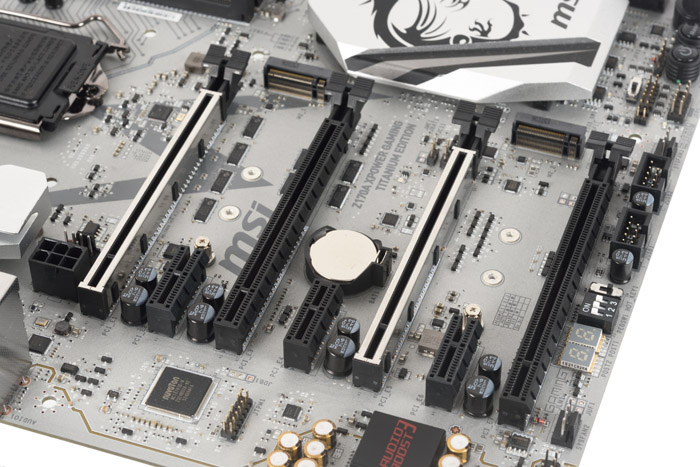

从图中可以看到有2条PCI-E插槽用上了金属防护，双卡时就是用插这两根，这也是微星新增的特色设计，除了好看之外还可以增强PCI-E插槽强度，防止某些悲剧发生，经常大力插拔显卡的玩家会懂的。

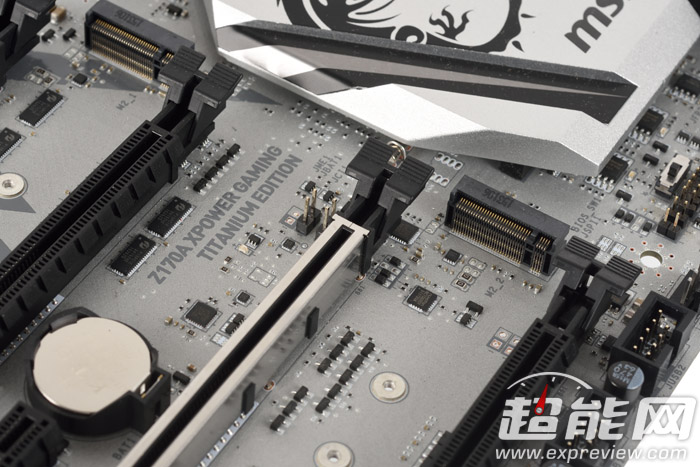

由于Z170 PCH的PCI-E通道数量大增，现在超高速度的M.2接口已经不需要再从CPU借道了，微星Z170A XPOWER GAMING TITANIUM EDITION主板支持2个速度高达32Gbps的M.2接口，支持2242、2260及2280规格，此外用户如果需要U.2接口的话可以选购U.2转接卡。

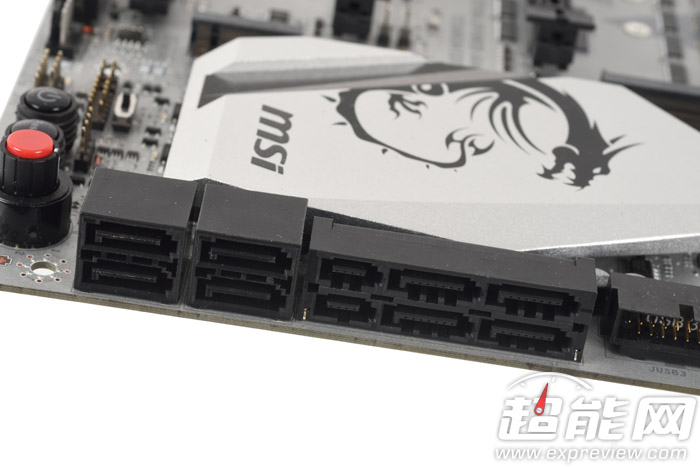

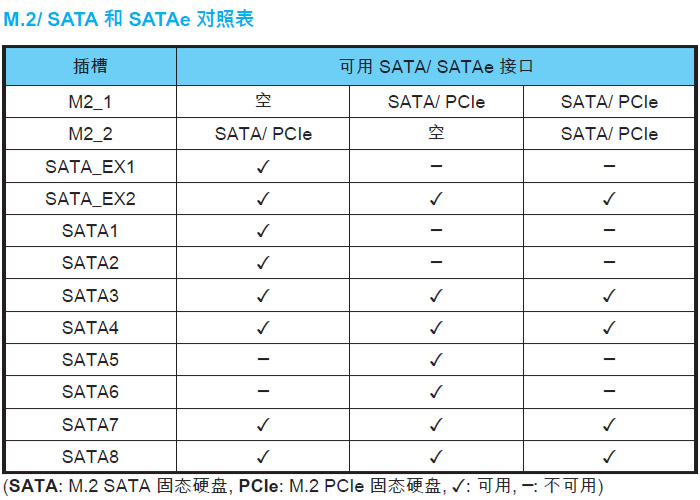

主板上提供了8个SATA 6Gbps接口和两个SATA-E 12Gbps接口，实际上这些存储接口是不能全部一齐使用的，具体的请看下面的表格。

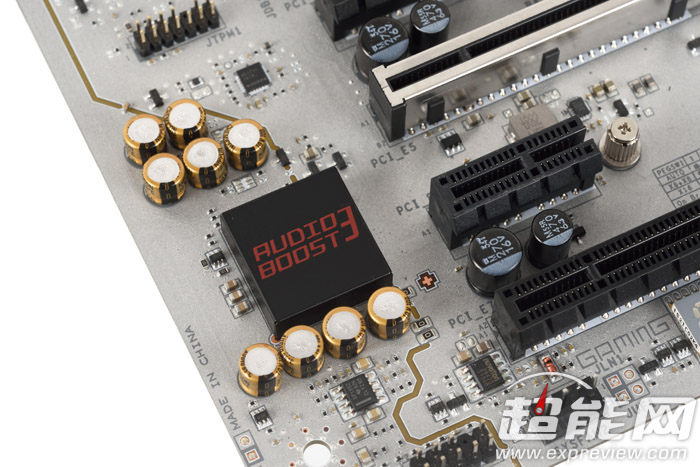

微星Z170A XPOWER GAMING TITANIUM EDITION主板支持Audio Boost 3（音皇3）技术，使用了日系的Chemi-Con音频电容、会发光的独立音频PCB、金属EMI屏蔽罩、OPA功放及ALC1150声卡。

音频驱动下载后，即可用来架设虚拟线路以实现混音功能的设备，它只是起到架设虚拟线路的作用，并不带录音功能，所以还需要在此基础上用其它录音软件来实现录音。此录音的人声质感、乐器音色和录音现场空间感都好到令任何hifi友惊为天碟，掌板及锣鼓声之立体清脆及周颂雅歌声“定位”之如再目前都令人折服。音频技术：使用配有自定义放大器的高偏移低音箱、7个号角高音阵列(每个都有自己的自定义放大器)、六麦克风阵列(用于支持远场siri和房间感应)、内部低频校正麦克风(用于自动低音校正)、环境音频波束以及透明的演播室级动态处理技术。

为超频而设计

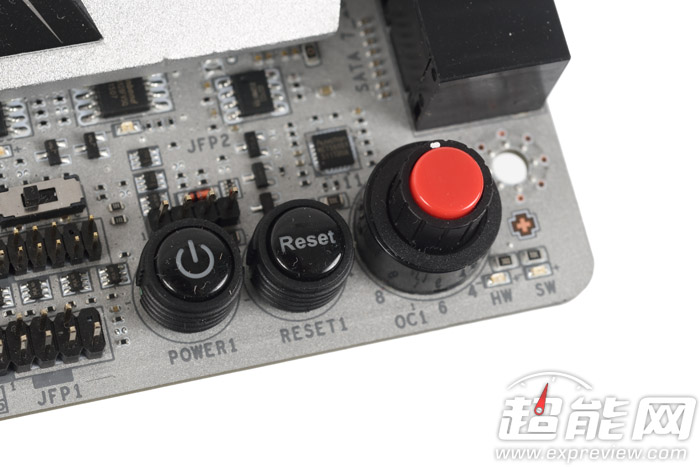

开关机按钮及Game Boost加速按钮，最左侧的是双BIOS切换开关

在设置好盲僧一键摸眼的绝招之后，回到按键设置界面，点开任何一个按键的设置菜单，在“宏设置”选项中，可以将设置好的宏设置应用在任一按键中，点击“确定”后，点击“ok”进行应用，即可使用。其中，cpu配备的hydro超频系统可保证超频稳定性，在不需重启系统的基础上，通过机箱上的turbo按键更可一键将cpu的四个物理核心超频至4.6ghz。cg8580跟8565一样 这机器也支持一键超频，而且进行了改进，增加了一个段位，一共三个段位，默认蓝色led灯，超频变为红色，但是作为3段位，应该三种颜色更醒目，这样更好区分就算是超频到底是超频到多少，建议以后改进下。

现在比较新的笔记本都能根据当前启动的程序自动切换到独立或者集成显卡上面，ideapad v460的双显卡切换需要手动切换，发热量和功耗低的惊人，独立显卡性能好。2、东芝satellite0-a系列特别配备nvidia®geforce®710m独立显卡，配合optimus智能显卡切换技术，独立显卡与核芯显卡智能切换。2、默认情况下，刚刚打开的进程已经开始监视数据了，如果需要的话您也可以手动按下工具条上的"启动/停止 捕获" 按钮进行监视/不监视的切换，如果发现一开始没有自动进行监视，您仅需手工进行切换即可。

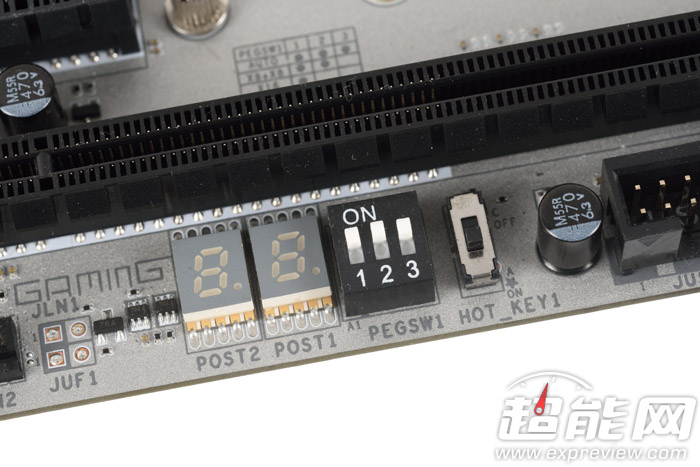

debug灯，PCI-E插槽控制开关，HOT Key热键主开关

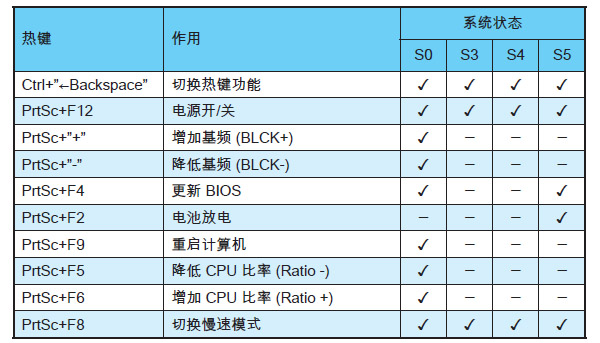

打开开关后就能用各种键盘组合键控制主板了

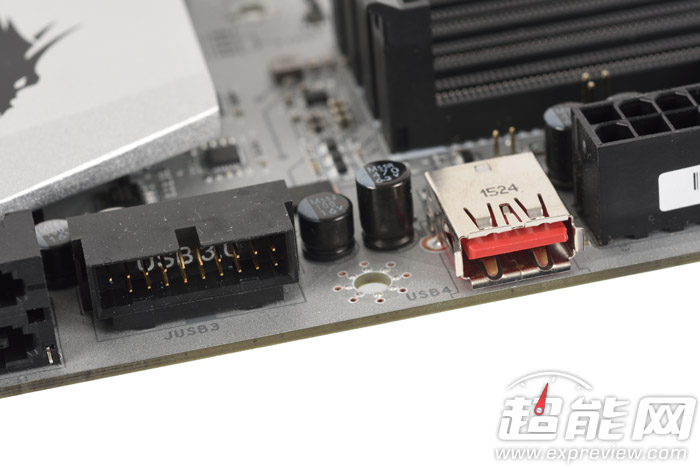

左边的是机箱前面板USB 3.0接口扩展针脚，右边的那个USB 3.0接口则是为了方便用户裸机使用时插鼠标键盘或者U盘用的，技嘉的OC系列主板就有这样的设计，实际使用时确实方便了不少。

主板上的电压测量点，搭配配件里的线材使用效果更佳，旁边是超频控制面板专用接口

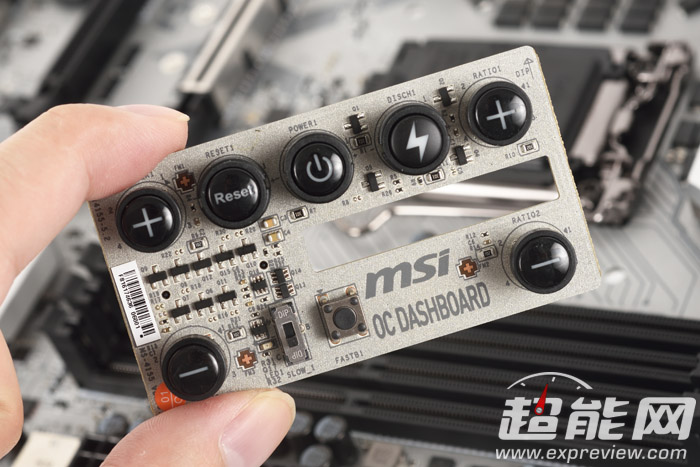

超频控制板，其实前几代这些按键是直接做在主板上的，现在被独立弄成一块小面板

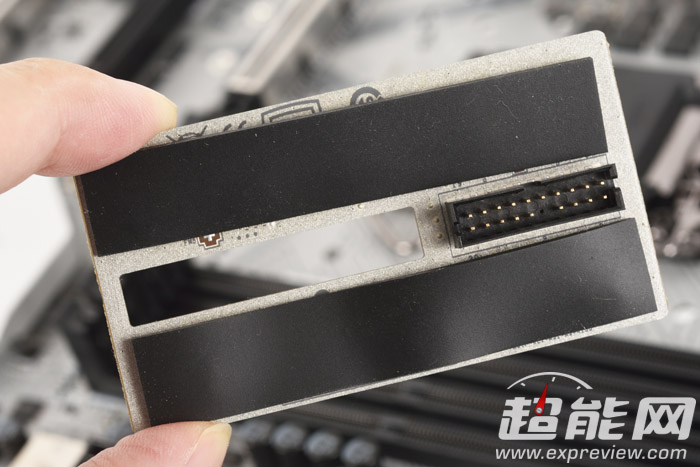

面板后面有两个软胶垫，你也可以把这东西贴在机箱上面

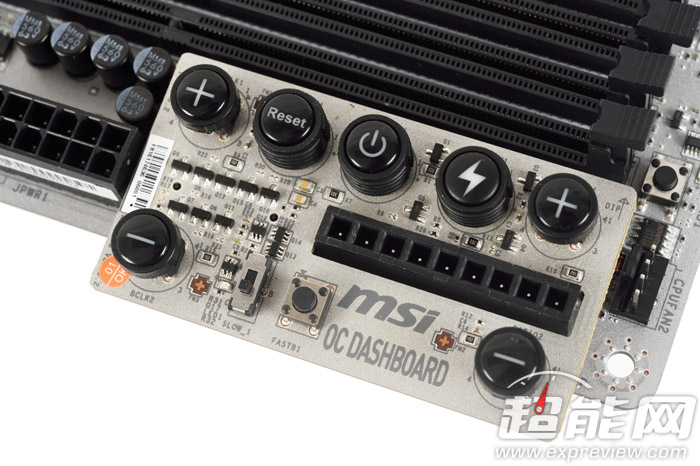

面板插上主板后就成了这样

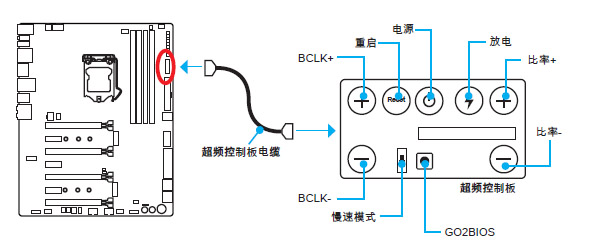

超频控制板为超频主板提供按钮和开关，超频控制板按键作用如下：

BCLK+, BCLK- - 这些按钮是用来增加或降低 CPU 基频。

重启 - 按下此钮来重启计算机。

电源 - 按下此钮打开/关闭计算机。

放电 - 允许您在计算机关闭时，重启 BIOS 来对主板放电。

比率+, 比率- - 这些按钮是用来增加或降低 CPU 比率。

慢速模式- 此开关作为极限超频 LN2 模式散热解决方案。以稳定的处理器频率开机，以免系统损坏。

GO2BIOS - 按下此按钮在下次开机时系统即会直接进入BIOS设置。

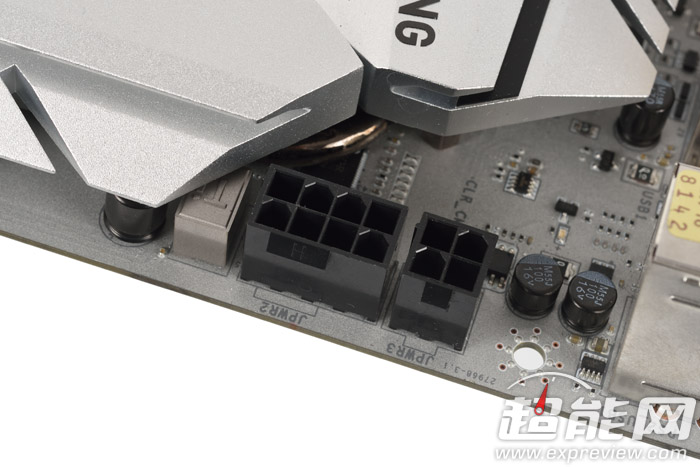

由于超频后耗电会大增，CPU供电是8pin+4pin的

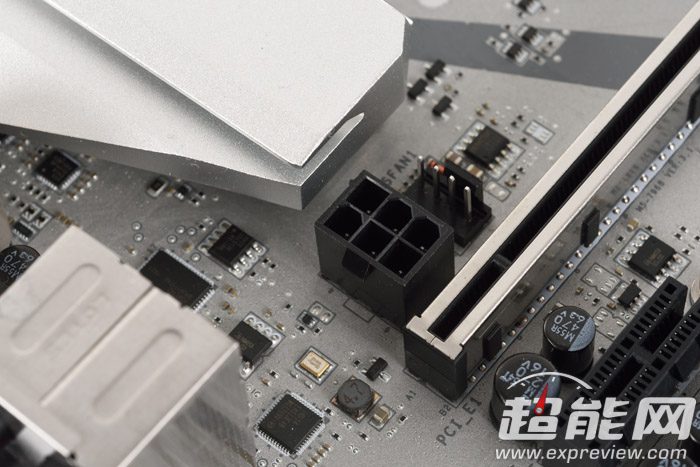

6pin的PCI-E辅助供电，插三卡的话就要用到了

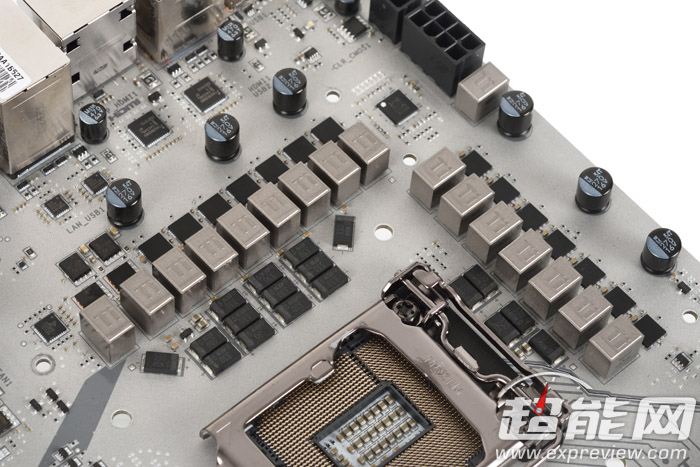

CPU附件一共有16相供电回路，这供电阵容是微星目前Z170主板上面最为强大的，细分下去CPU核心有10相，核显占了4相，VCCSA两相，主控是IR35201 PWM数字控制器（支持6+2相，搭配IR3559倍相器使用），钛金电感、IR3555M DrMOS，二级滤波电容全部都是聚合物电容。

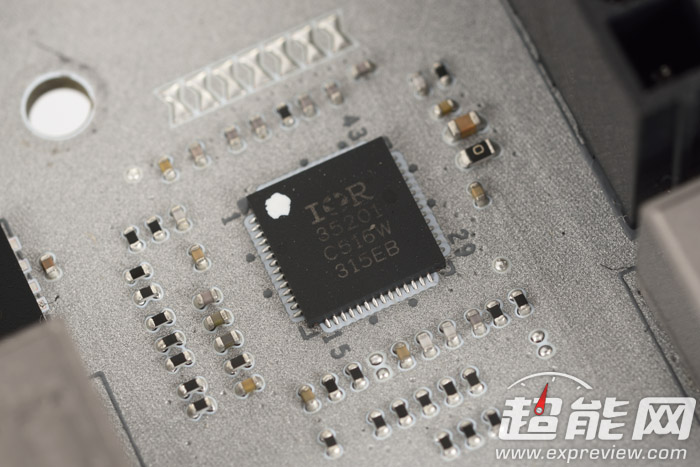

IR35201 PWM控制器

IDT制6V41516NLG时钟发生器，超BCLK基频必备

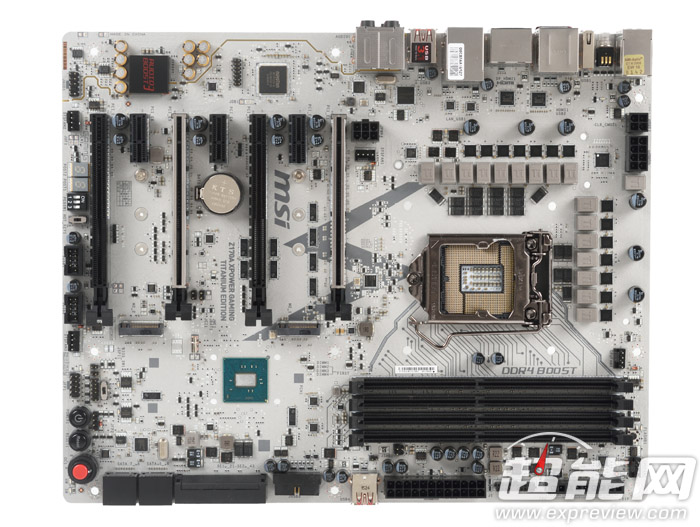

拆下全部散热片后的微星Z170A XPOWER GAMING TITANIUM EDITION主板

主板BIOS介绍

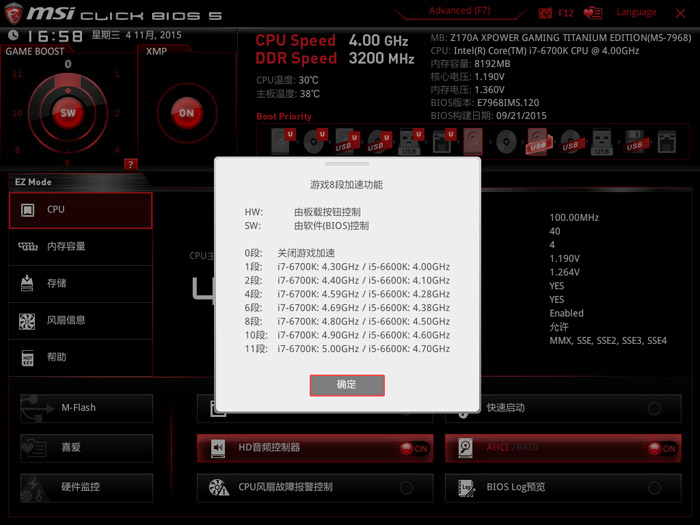

Game boost有11段加速，不过说真的你根本分不清这11段到底具体是什么，还好BIOS里面有详细说明，11段加速其实就代表把CPU超至不同的频率，点击左上的GAME BOOST按钮就可以选择加速档位和控制方式。

默认是EZ Mode简易模式

3 自带专用gui蓝色背景界面,优化控制/个人设置/h菜单,界面简洁实用,希望您能喜欢。软件界面美观简洁、简单全面、实用方便，无需培训，即可快速上手，轻轻松松完成日常pdf转换功能，真正做到简单全面实用。在ui界面设计上，x1也做了全新的突破，采用扁平化设计理念，图标直观且细节丰富，设计感十足，整体界面干净简洁。

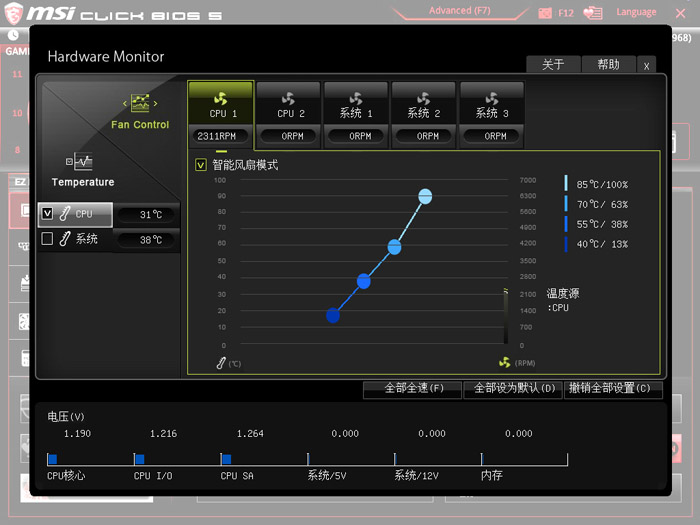

风扇信息以及控制

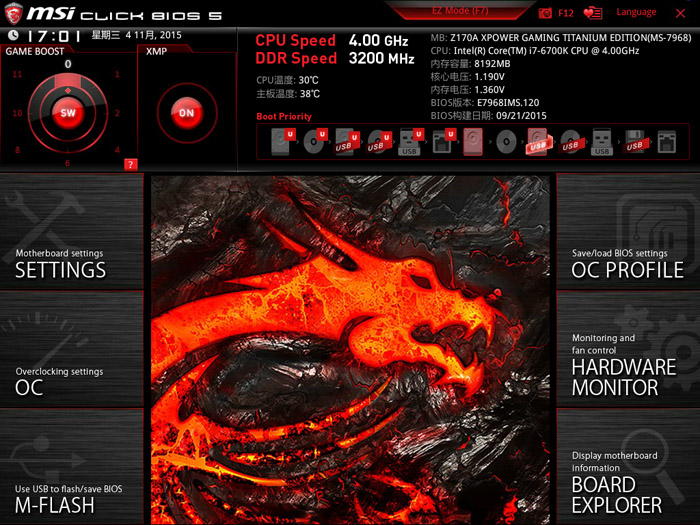

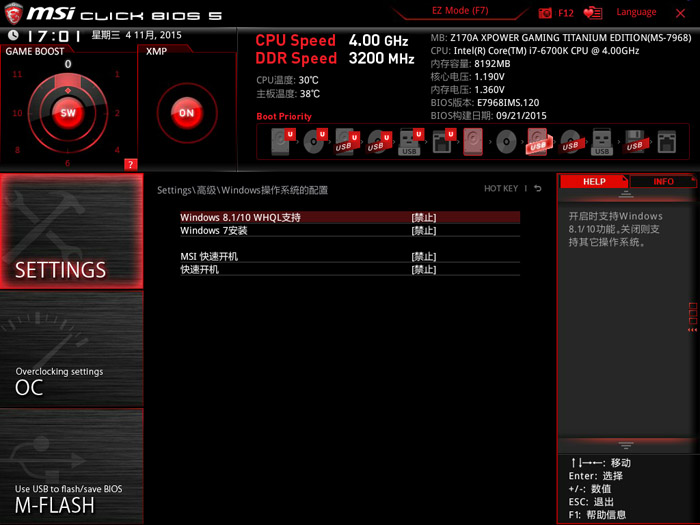

按下F7后会切换成高级界面，龙纹图腾非常的帅

amd旗下拥有cpu、主板和显卡三大核心硬件产品，为台式机用户提供了两种主要解决方案：fx处理器+9系列芯片组主板，以及a系列/速龙处理器器+fm2接口主板。ahci是高级主机控制接口，可以发挥sata硬盘潜在的加速功能，尤其是固态硬盘，更加需要使用ahci硬盘模式，开启ahci一般在安装系统之前进入bios进行设置，但是不同主板bio...。要是知道全新100系列主板已经不再支持enhanced host controller interface(增强主机控制接口)，由于usb接口无法运行，因此您无法顺利安装win7操作系统。

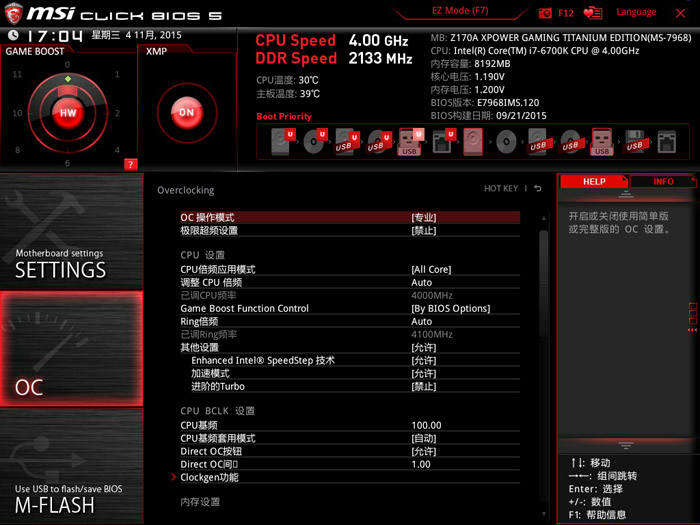

OC超频功能设置

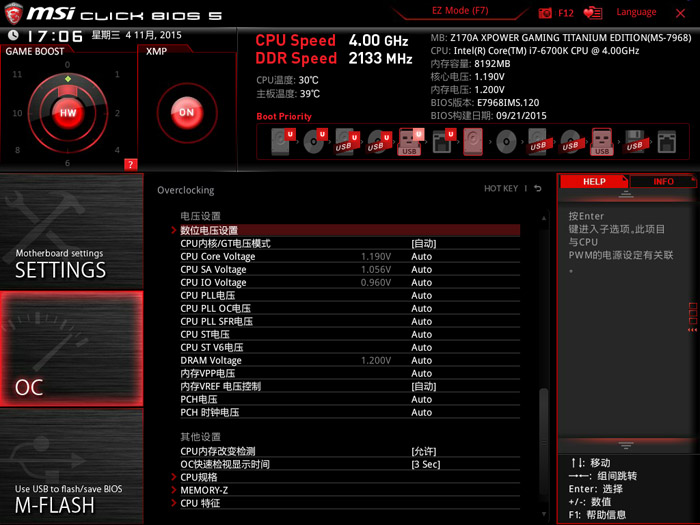

各种电压调节界面

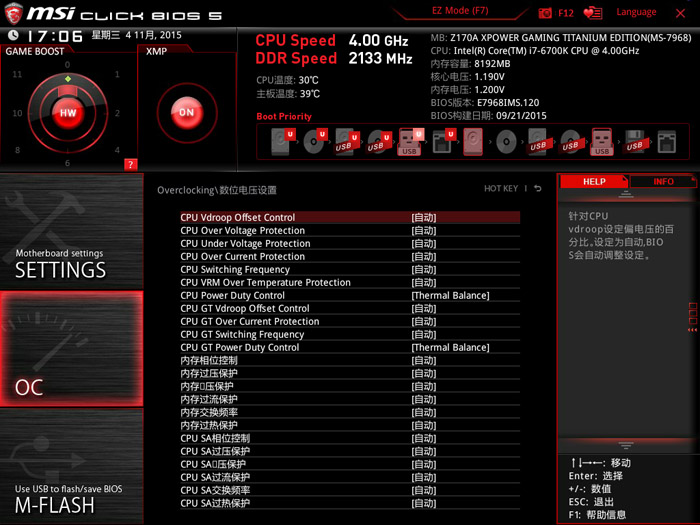

数字供电控制面板

主板浏览器，可以直观的看到各个接口上面插了什么

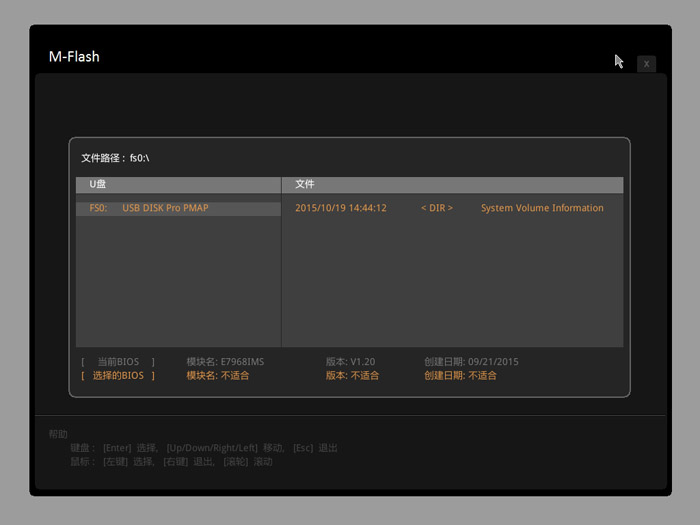

M-Flash刷BIOS界面

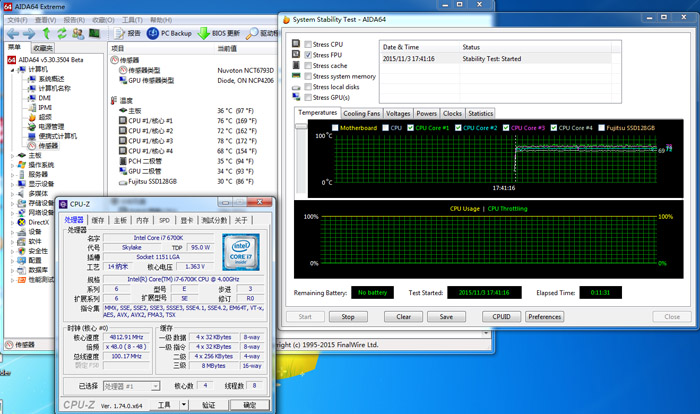

超频测试

节能全关，offset超频4.3ghz，防掉压1。3、电压模式设置为“fixed mode”,防掉压为lev1或者lev2，cpu核心电压视自己cpu而定，其他设定为auto即可。offset不要设置auto,auto会让电压数值有变化,如果是+,超频时auto可能加不知道多少电压,-也如此,不知道减多少电压,一般建议是设置数值去固定死。
