6.1 抑制谐波所采用的措施

(1)选用电力电子设备时，尽量选脉动数较大为宜或利用有一定移相角的换流变压器。12相脉冲整流

thdv大约为10%-15%，18相脉冲整流的thdv约为3%-8%，缺点是需要专用变压器，不利于设备的改造，价格较高；

(2)不能对设备本体改进时，可采用在谐波源附近处安装有源电力滤波器来吸收谐波电流的方法比较先进，但补偿容量较小，造价较高；

(3)具有谐波互补性的装置应集中，否则分散或交错使用，适当限制谐波量大的工作方式；

(4)在用户进线处加串联电抗器，以增大和电气系统的电气距离，减小谐波的相互影响；

(5)从电源电压、线路阻抗、负载特性等方面找出不平衡原因，改善电源三相不平衡度；

(6)加装无功功率补偿装置，抑制电压波动、闪变、三相不平衡；

(7)增大供电电源容量，减小谐波含量；

(8)改进设备或装置性能提高用电设备的抗干扰能力；

(9)信号线与动力线分开配线，尽量使用双绞线降低共模干扰；

(10)在使用通讯电子控制系统中，在编制软件的时候适当增加对检测信号和输出控制部分的软件滤波，以增强系统自身的抗干扰能力。

安装滤无源电力波器方式简单，体积小、无功补偿效果良好，适合于稳态谐波场所。并联安装有源滤波器自动检测非线性负荷产生的谐波电流及滤波器与系统连接点的电压畸变，输出与负荷产生的谐波电流大小相等、相位相反的谐波电流，起到补偿谐波的作用。动态性能好，响应时间短(15μs)，三相补偿谐波电流低的功率损耗（小于设备额定功率的3%），适合于暂态谐波或谐波成份复杂，变化较快，随机性较强的场所。

6.2 运用实例

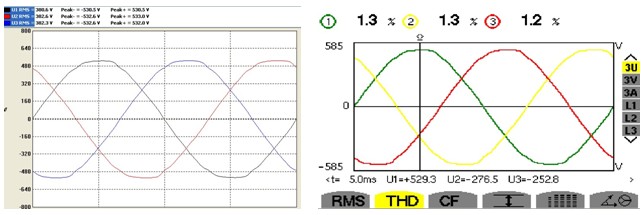

目前工厂广泛采用变频调速，大多是6脉冲触发变频器，5次谐波含量较高。我厂有一台980kw／690v三相异步电动机由西门子6脉冲变频器传动调速。在变频器输入端并联安装诺基亚一台无源电力滤波器，设计主要吸收变频器产生的5次谐波。投用前5次谐波畸变率28.8%，投用后变成1.7%，补偿率超过90%。基本消除系统的5次谐波干扰，延长元器件的使用寿命。无源滤波器结构中的电容器提高线路末端功率因数达到100%，节约电能统计结果显示投入后比投入前月节电8000余度，赢得良好的经济效益。

7 结束语

谐波给公用电网带来了一定程度的破坏，成为电网污染源之一，当前使用的各种方法都有一定的弊端，所以，分析和研究怎样抑制谐波还将成为一个非常重要的课题。
