lte信令原理_lte信令_lte信令流程详解(13)

no-security-protection-SM-message:

{

ePS-bearer-identity 5,

procedure-transaction-identity 1,

msg-body activateDefaultEPSBearerContextRequest: {

ePS-QoS

{

qCI 6

},

access-point-name

{

"cmnet",

"mnc007",

"mc60",

"gprs"

},

pDN-address

{

spare 0,

pDN-type-value iPv4,

address-information '0A0F800E'H

},

aPN-AMBR

{

aPN-AMBR-for-downlink 254,

aPN-AMBR-for-uplink 254,

aPN-AMBR-for-downlink-extended 158,

aPN-AMBR-for-uplink-extended 108

},

protocol-configuration-options

{

ext 1,

spare 0,

configuration-protocol pPP-for-use-with-IP-PDP-type, protocol-list-package

{

{

protocol-ID i,

protocol-content

{

contents '030100108106D38AF5B48306D38AF064'H }

}

}

}

}

}

activateDefaultEPSBearerContextAccept:

no-security-protection-SM-message:

{

ePS-bearer-identity 5,

procedure-transaction-identity 0,

msg-body activateDefaultEPSBearerContextAccept:

{

}

}

attachComplete:

no-security-protection-MM-message:

{

msg-body attachComplete:

{

eSM-message-container

{

no-security-protection-SM-message

{

ePS-bearer-identity 5,

procedure-transaction-identity 0,

msg-body

{

msg-body activateDefaultEPSBearerContextAccept: {

}

}

}

}

}

}

切换

TD-LTE系统内切换分三类：

 基于X2接口的切换

 基于S1接口的切换

 eNB内的切换

1.1. 基于X2接口的切换 TD-LTE基于X2切换信令流程如下：

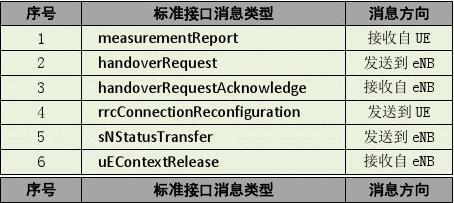

源eNB侧信令如下：

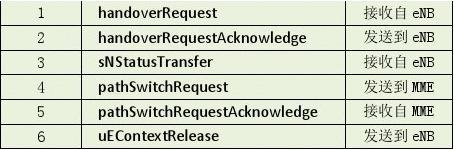

目标eNB侧信令如下：

1.1.1. MeasurementReport

当UE完成测量后，会依照测量报告配置对报告条件进行评估，当设定条件满足时，UE会将测量结果填入MeasurementReport消息，发送给eNB。该消息携带主要IE如下：

-

-

- measId : 上报测量报告的测量标识，与measurementControl消息一致。 measResultServCell: 服务小区测量结果，包括rsrpResult和rsrqResult。 measResultNeighCells : 邻小区测量结果。

信令解码如下：

-RRC-MSG :
