3、规格：19寸标准安装ODF单元箱

4、机械性能：塑料件燃烧性能符合GB51697-85的规定；光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm；光缆进入机箱，曲率半径大于光缆直径的15倍。

5、安装方式：既可装入配线架机柜，也可壁挂安装。

6、应用范围：适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小配线系统

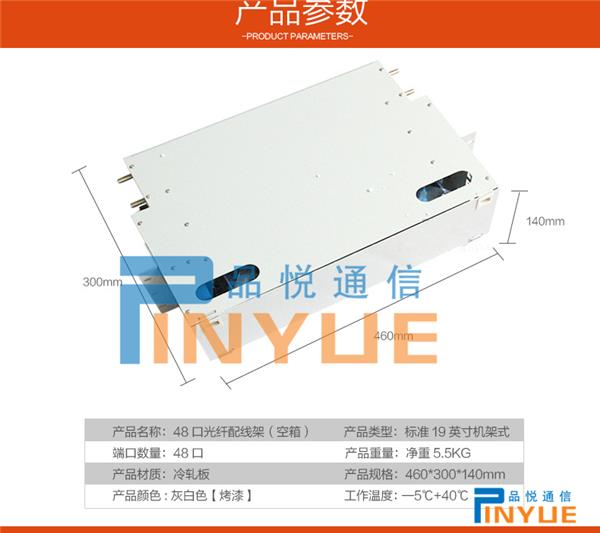

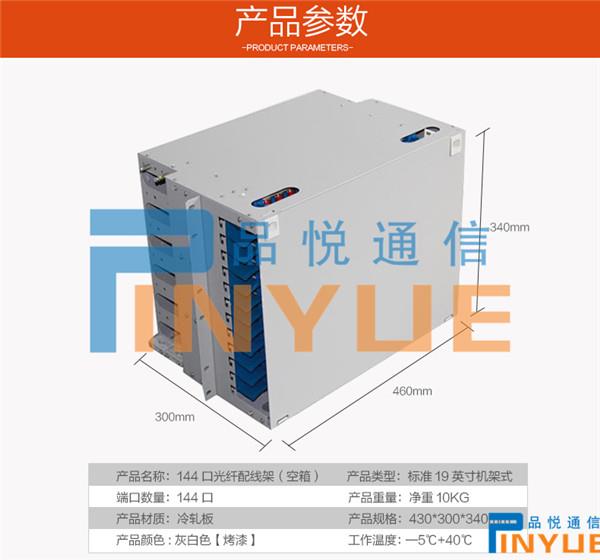

48芯光纤配线架ODF架配置：

类型：标准19英寸机架式

包含配件：熔接盘4：尾纤保护管4根，光缆固定扣8套，螺丝,理线扣，12芯FC/SC束状尾纤4条，FC/SC适配器48个

机箱重量：5.5kg

箱体颜色：灰白色（烤漆）

质感：磨砂

箱体尺寸：300*460*140

材质:冷扎板

产品结构ODF单元箱由外壳、支撑架、集纤盘、固定装置及光纤接头保护组成：

1、外壳：外壳方便开启，便于安装。

2、支撑架：内部结构的主体，用于内部结构的支撑；

3、集纤盘：用于有顺序地存放光纤接头（及其保护件）和余留光纤，可余留光纤的长度不小于1.6m，余留光纤盘放的曲率半径不小于32mm。并有为重新接续提供容易识别纤号的标记和方便操作的空间；

4、固定装置：用于光缆护套固定、光缆加强构件固定和配线尾纤固定。

5、光纤接头的保护采用热收缩保护管。

72芯光纤配线架ODF架配置：

类型：标准19英寸机架式

包含配件：熔接盘6个：尾纤保护管1根，光缆固定扣2套，螺丝,理线扣，12芯FC/SC束状尾纤6箱，FC/SC适配器72个

机箱重量：8.6kg

箱体颜色：灰白色（烤漆）

质感：磨砂

箱体尺寸：430*188*250

材质:冷扎板

产品特点：

1.标准单元结构尺寸，19英寸宽度，既可装入配线架机柜，也可以做壁挂安装。

2.工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材料的塑料材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持在40mm以上。

3.既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜架内构成综合配线架。具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储光缆纤芯和尾纤的存储和保护功能等。

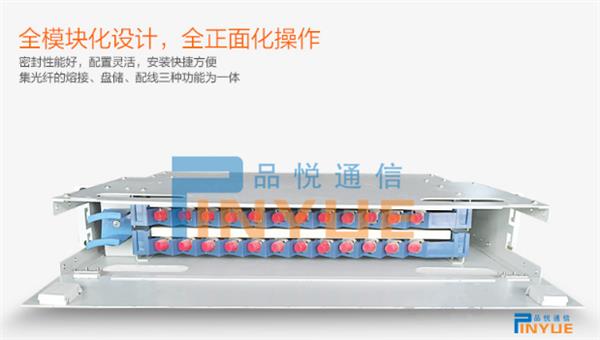

4.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。在机箱后部有光缆引入孔和固定模块固定后经光缆盘绕架引入分配盒；

5.光纤分配盘结构为可开启上下层结构：开启上层，将尾纤光纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层，即可合起上层，尾纤头与引入的光缆纤芯熔接后把熔点固定在槽位内粘住，即完成操作，将分配盘插入对应层位即可；

6.分配盒下面为跳纤存储盘由于各功能模块可分开操作，使用灵活方便。

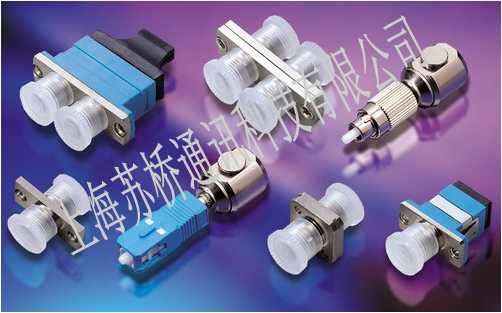

7.可适用于FC、SC、LC、ST四种适配器。

8.可适用于带状、束状、非带状光缆。

特点及介绍：

光纤配线箱适用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线功能。适用于光缆和配线尾纤的保护性连接，也适用于光纤接入网中的光纤终端点采用。

连接器插拔耐久性寿命>1000次。

全程曲率半径控制，保证在任何位置光纤的曲率半径大于30mm。

对每一路光纤均作出明确的标识，从而避免了维护过程中拆卸可能导致的混乱。

阻燃：符合GB5169.7实验A要求。室内光纤交接箱fc光纤法兰耦合器

二、电气性能

连接器衰减（插入、互换、重复）≤0.3dB；

回波损耗:APC型≥60dB，UPC型≥50dB，PC型≥40dB；

高压防护接地装置：

绝缘电阻：≥1000MΩ/500V（直流）。
