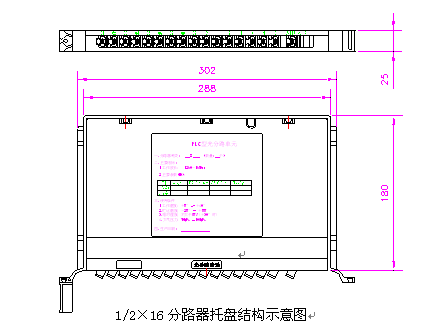

（2）托盘高度25mm，为1个12芯熔配一体化托盘的高度。

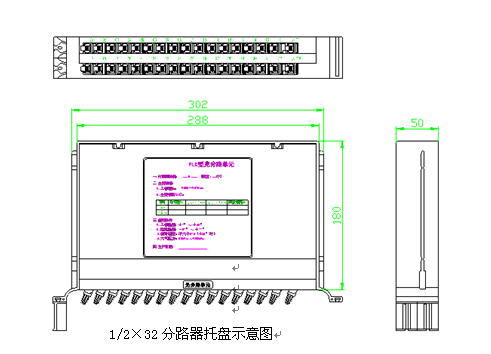

（3）分路器托盘盒体材料采用阻燃ABS、颜色为PANTONE 3405U，盖板材料采用阻燃ABS、颜色为PANTONE 427U。2.5.2分路器（满足1/2×32）托盘结构：

（1）托盘可安装34个适配器，最大满足2×32分纤模式。在不安装适配器时，应能满足从托盘中能直接出带尾纤头的光纤，满足无跳接方式。

（2）托盘高度50mm，为2个12芯熔配一体化托盘的高度。

（3）分路器托盘盒体材料采用阻燃ABS、颜色为PANTONE 3405U，盖板材料采用阻燃ABS、颜色为PANTONE 427U。

2.6 光组件技术指标

2.6.1 光纤连接器

（1）光纤连接器光学性能指标

光纤连接器由跳纤和适配器组成，其常态的插入损耗、回波损耗、互换性试验、机械耐久性试验、抗拉性能、抗扭性能、环境后附加损耗、回波损耗变化量应分别满足相关标准中规定的要求。

（2）尾纤要求

对于尾纤，应通过与其它尾纤熔接，并与适配器组成光纤连接器，尾纤型光分路器应使用2.0mm规格，其性能应能满足2.6.1（1）中的技术要求。

（3）光分路器

箱体中所使用光分路器常态的工作波长、工作带宽、插入损耗、均匀性、方向性、偏振相关损耗应满足基于平面光波导（PLC）的光功率分路器相应的要求。

2.7功能要求

2.7.1光缆的固定和保护功能

光缆引入交接箱时，应有可靠的固定与保护装置，固定后的光缆金属挡潮层、铠装层及加强芯应可靠连接至高压防护接地装置，光缆开剥后应用塑料套管或螺旋管保护并固定引入光纤熔接装置。

2.7.2光缆纤芯的终接功能

设备的光纤终接装置应便于光缆光纤与光缆光纤或尾纤的熔接、安装和维护等操作，同时设备应具备富余光纤光缆的储存空间，能固定和保护接头部位平直而不移位，避免外力影响，保证盘绕的光缆光纤、尾纤不受损伤。

2.7.3光纤熔接接头保护功能

光纤与光纤熔接后，接头部分应用熔接保护套管加以保护。

2.7.4调线功能

通过跳纤，能迅速方便地调度光缆中光纤序号以及改变传输系统的路由。

2.7.5容量

设备容量（按满配时适配器数量确定）应在产品企业标准中作出规定，光纤终端装置、光纤存储装置、光纤连接分配装置在满容量范围内应该方便地成套配置。

2.7.6箱体及门锁

箱体应具有良好的抗腐蚀耐老化性能，并安装门锁，其中交接箱门锁应为防盗结构，具有良好的抗破坏功能。

2.7.7机械物理性能

交接箱箱体顶端表面应能承受不小于1000N的垂直压力，箱门打开后,在门的最外端应能承受不小于200N的垂直压力。卸去载荷后, 箱体无破坏痕迹和永久变形。当有光缆引入时，光缆固定后应能承受不小于1000N的轴向拉力。经拉伸、扭转试验后检查光缆固定处，光缆应无任何松动、破坏现象。

2.7.8密封性能

交接箱箱体的防护性能应达到GB4208标准中IP65级要求。

四、标志、包装、运输、贮存

4.1标志

4.1.1交接箱上应有标识，标明执行标准号、产品型号、名称、商标、生产单位、出厂年月、机号。144芯光纤交接箱

4.1.2交接箱上的连接器及箱体应有商标或生产厂家的永久性标记。箱体外部左上方位置应永久性标注新疆广电的LOGO。

4.2包装

4.2.1交接箱应包装出厂，包装要求及包装箱面标志除应符合GB/T 3873中的规定外，需增加订单编号、产品名称、规格型号及生产厂商名称。

4.2.2包装箱内除产品外，还应装入以下物品和有关文件，文件可用塑料袋或纸袋封装：

(1) 备附件及专用工具；

(2) 产品使用说明书；
