144芯三合一光交箱(功能说明）是用于光纤接入网(电信网、移动网、联通网）三网主干光缆与FTTH小区配线光缆节点处的接口设备，可以实现大容量光纤的熔接、终端存储以及调度等功能。该产品的应用，减少了三网的重复线路建设，精简线路，美化环境。

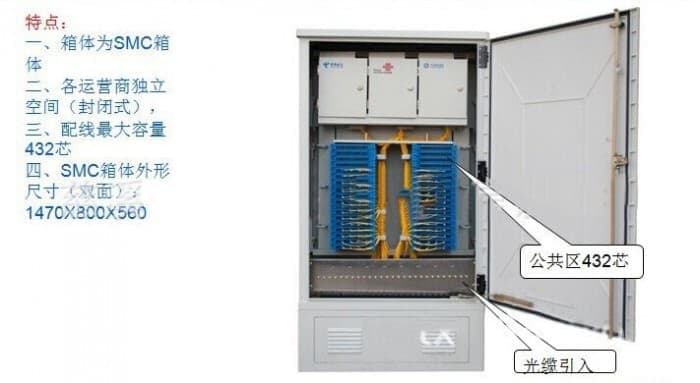

箱体采用SMC材料制造，抗腐蚀耐老化，使用寿命超过20年。

壳体门框四周采用凹槽结构，硅橡胶密封，密封性能达到GB4208--1993中IP级要求。

箱体内部夹以隔热材料，能有效防止箱内凝露的产生。

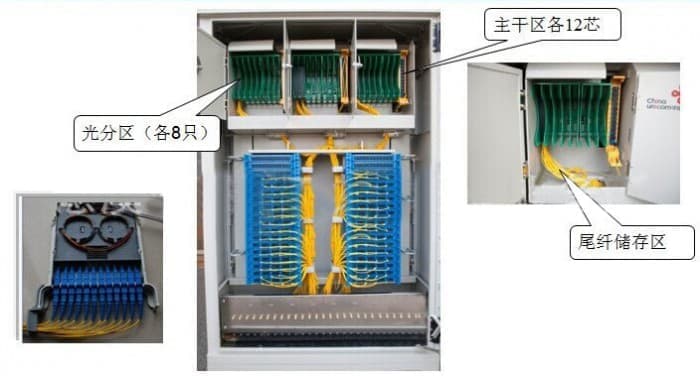

采用12芯熔配一体化模块，最大幅度利用有效空间，最大容量为864芯。

卡接式安装FC、SC适配器。

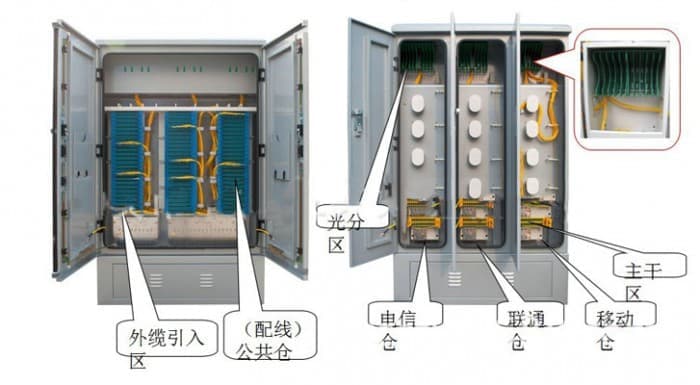

前后设通道，可方便跳线灵活跳接

12芯熔配一体化模块可抽出至箱外，全面正面操作。

有可靠的光缆固定、开剥和接地装置。

各部件位置和按排，确保光缆在任何位置时弯曲半径大于40MM。

光缆进壳体接口处，突破传统方式防水接头处理光缆密封问题

一、概述

本光缆交接箱应满足通信行业标准《通信光缆交接箱》YD/T 988-2007的要求。同时对于本文未提出而通信行业标准已有具体技术要求和指标的，其生产的通信光缆交接箱应满足其要求。投标人须按本技术规范书要求进行生产、交付产品，招标人根据本技术规范书验收光缆交接箱产品。

二、名词解释

光缆交接箱 Cross Connecting Cabinet for Communication Optical Cable（OCC）用于室外光缆的连接、盘储、分配和调度。通过光纤活动连接器和双头跳线将光缆与光缆灵活的配接。

三、光缆交接箱主要技术要求

（1）组成、型式及命名

1.1组成

光缆交接箱由箱体、内部结构件、光纤活动连接器及备附件组成。

1.2型式

光缆交接箱可以落地安装。

1.3命名

光缆交接箱的型号由代号、主称代号、序号组成。144芯光纤交接箱

（2）主要技术要求

2.1使用条件

工作温度：－40℃～+60℃。

相对湿度：≤95％（+40℃）。

2.2外观与结构

2.2.1外形尺寸

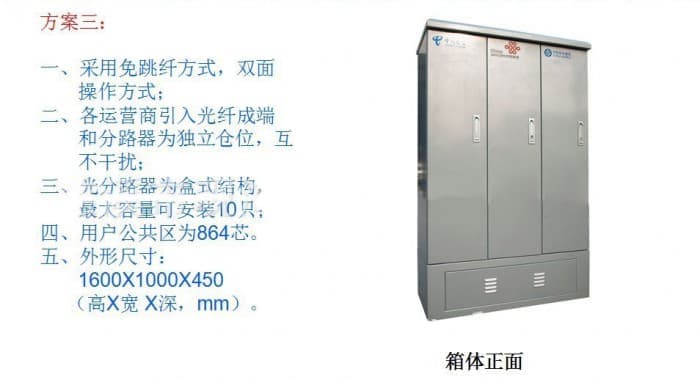

交接箱外形尺寸不宜超过1600mm×1200mm×600 mm（高×宽×深），但应提供各种规格的详细尺寸。

具体各种型号的光交尺寸为：

注：以上产品尺寸正负偏差为：5%

2.3箱体结构

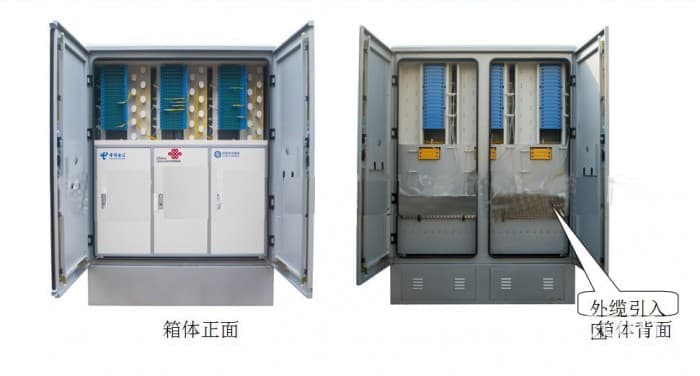

箱体采用采用封闭式结构，其中交接箱要求采用双层结构箱体。

2.3.1箱体装配结束后，金属件不得有毛刺，结构件不扭曲，箱体表面平整光滑、颜色均匀，不存在机械划伤痕迹、箱体各部件不得有明显色差。

2.3.2保护接地处应有明显的接地标志。

2.3.3机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。箱门开启角度不小于120°，箱体密封条粘结应平整牢固；配线箱箱门开启角度不小于110°，间隙应不小于3mm。

2.3.4光缆引入时其弯曲半径应大于光缆直径的20倍。

2.3.5光缆光纤及尾纤在设备内布放时，不论在何处转弯，其曲率半径应不小于30mm。

2.3.6设备应有明晰、完善的标识和记录装置，用于方便地记录和识别纤芯序号或传输路由，且记录装置应易于修改和更换。

2.4材料

2.4.1防腐蚀性能

交接箱所有零件采用的材料应具有防腐蚀性能，如该材料无防腐蚀性能应作防腐蚀处理；其物理、化学性能必须稳定，并与光缆护套和尾纤护套相容。箱体、内部加固件及穿线环均要求采用不锈钢材料。

2.5光分路器托盘结构

2.5.1分路器（1/2×16）托盘结构：

（1）每个托盘可安装18个适配器，最大满足2×16分纤模式。在不安装适配器时，应能满足从托盘中能直接出带尾纤头的光纤，满足无跳接方式。
