（[1）LCD1602概述

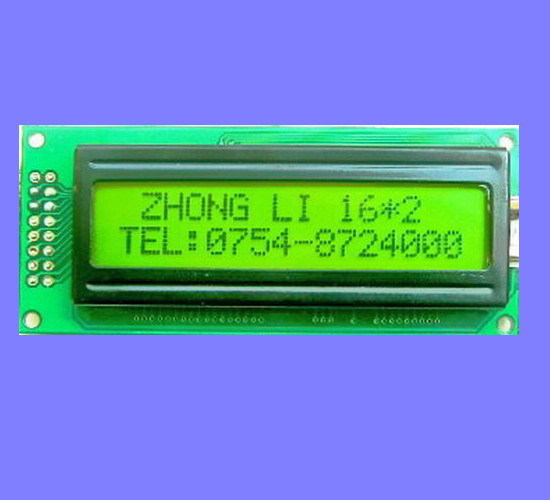

让我们看看LCD1602首先意味着什么？液晶显示器（LCD）表示液晶显示器，1602表示一行中可以显示16个字符，总共两行。

现在让我们看一下如何使用简单的IO控制和延迟来操作LCD1602 LCD模块。由于LCD1602是由单片机控制的，因此在前面的分析基础上，我们必须首先弄清楚谁是受控对象，谁是受控对象。显然，LCD1602是受控对象，因此让我们从LCD1602开始分析。所谓的控制也可以理解为通信。例如，如果您与室友交流并希望他可以为您购买一瓶绿茶，那么这意味着至少您的室友可以理解您的“使用说明”，知道什么是绿茶，如何购买等等。 。 。好的，如何与LCD1602通讯？想一想，人们之间如何沟通？在交流之前打个招呼。例如，“ Hello”等等，您必须说“ Hello？”。在通电话。确认通信正常后，将开始通信。很少有人会在他们打来电话后立即开始。 “哇”，如果长时间通话后仍未连接信号，那不是没有用。实际上，MCU与LCD1602之间的通信是相同的。 “你好？”手机中使用的实际上在这里称为初始化。这种“初始化”概念将在以后经常遇到。实际上，该设备也是由人设计的，因此，他的工作方式在某种程度上是人与人之间的交流。打个招呼后，您便开始输入真实主题。什么主题LCD1602是显示模块，当然主要功能是显示。由于它是显示器，我们可以考虑一下，它不过是两个内容：

（1）您要显示什么？

（[2）您打算在哪里展示？

很明显，这两个内容来自单片机的控制，单片机告诉它显示所显示的内容（请参阅电子产品）。此“显示内容”是传输的数据。那么如何将数据传输到LCD1602模块呢？如前所述，LCD1602代表2行，每行16个字符，这意味着显示位置不同。那么。当RW为低电平时，LCD模块将知道，MCU将为我“写”。当RW为高电平时，LCD模块将知道并且MCU将“读取”。显然，我们需要在此处将RW设置为低。 “写/读”和“命令/数据”都知道如何告诉LCD模块，那么该命令如何传递？它通过8条线D0-D7（即P2端口）传输。例如，我要传输的命令是x033，然后将此数据0x33放入P2端口，当LCD1602看到“ write”和“ command”时，您知道在P2端口上采用了0x33指令。这样，达到了“写”“命令”“ 0x33”的目的。

但不是这样，LCD1602可以正常执行。没有。回到前面提到的示例，这是一个附加条件。在听到三声敲门声之后，屋里的人断定密码是正确的，但他没有直接打开门，而是通知了上级，只有在获得上级授权后才打开门。 。也就是说，有两个条件是正确的，并且是上级认可的。 LCD1602也是如此。收到命令后，该命令不会立即执行，它必须等待另一个信号，即EN使能信号。此时，EN发出一定宽度的脉冲，LCD1602开始执行。

通过这种方式，根据之前的分析，很容易编写用于编写指令的代码：

void Lcd_Write_Cmd（unsigned char Cmd）{

delayMs（5）; //请注意，此处需要5ms的延迟才能保证安全，而不是判断忙碌信号

RW = 0;

P2 = Cmd; //准备说明

RS = 0; //告诉LCD1602 P0放置命令而不是数据

EN = 1;

delayUs（5）; //根据时序图，脉冲必须具有一定的宽度

EN = 0; //使指令有效并开始执行

}

类似地，在上面的代码中，只需将RS信号更改为1，这就是用于写入数据的代码

voidLcd_Write_Data（unsignedcharmData）{

RW = 0;

delayMs（5）; //请注意，此处需要5ms的延迟来比较保险，而不是判断忙碌信号

P2 = mData; //准备就绪指令

RS = 1； //告诉LCD1602 P0中的数据不是命令

EN = 1;

delayUs（5）; //根据时序图，脉冲必须具有一定的宽度

EN = 0; //使指令有效并开始执行

}

说到这，LCD1602初始化代码应该能够被写入。同时，我们还编写了传递指令的代码，因此现在我们只需要知道指令的内容即可。

指令1：清除显示，指令代码为01H，并将光标重置为地址00H。

说明2：重置光标，然后光标返回到地址00H。

命令3：光标和显示模式设置I / D：光标移动方向，高位向右移动，低位向左移动S：屏幕上所有文本向左还是向右移动。高电平表示有效，低电平表示无效。

命令4：显示开关控制。 D：控制整体显示的开和关，高电平表示打开显示，低电平表示关闭显示C：控制光标的打开和关闭，高电平表示有光标，低电平表示无光标B：是否控制光标闪烁，高电平闪烁，低电平不闪烁。

命令5：光标或显示移位S / C：将显示的文本移到较高级别，然后将光标移到较低级别。

命令6：功能设置命令DL：高位4位总线，低位8位总线N：低位单行显示，高位双行显示F：低位5x7点矩阵字符，则以高水平显示5x10点矩阵字符。

命令7：字符发生器RAM地址设置。

命令8：DDRAM地址设置。

指令9：读取忙信号和光标地址BF：忙标志位，高电平表示忙，此时模块无法接收命令或数据，如果低电平则表示不忙。

命令10：写入数据。

命令11：读取数据。

这样，您需要给LCD1602些什么指令，只需将其传递给void write_com（无符号字符Cmd）函数中的Cmd参数即可。

（[3）LCD1602确认显示位置

现在让我们解决前面提到的第二个问题：“它显示在哪里？”也就是说，如何确定LCD模块的32个空格。

从上图可以看到，有两条线分别与LCD1602的32个空格完全对应，即00到0F和40到4F。可以看出，液晶模块的显示位置由与该表相对应的代码值确定。例如，第二行中第一个字符的地址为40H，则其地址为40H。请注意，表3-2中的第8个数据存储地址D7已被写入死区。最终的显示地址应该是40H + 10000000B（40H + 80H），因此我们只需要将此值传递给Cmd，以便LCD1602知道它显示在第二行的第一位置。

（[4）LCD1602确认显示内容

如前所述，如果传输数据，则是要显示的内容。例如，如果我想显示字母A，该怎么做？

如上图所示，如果要显示A，则数据的高位是0100，低位是0001，所以它是01000001。将此数据发送到LCD1602，它知道要显示答：

以这种方式解决了三个问题，即“初始化”，“写指令”和“写数据”。

现在让我们回顾一下，看看我们在使用单片机控制LCD1602的过程中使用了哪些单片机知识。回到图1，主要通过P4. 1，P4. 4和P [10]连接10条连接线P4. 1，P4. 4和P4. 5，以及P2端口。 k5] 5高低变化以发出指令或数据，P2端口的变化反映了指令或数据的内容。可以看出，在此过程中我们仅使用了IO端口控制和延迟。另一半部分用于了解1602使用规则。请注意，这是使用规则，而不是原则。例如，当您向LCD1602发送清除屏幕命令时，您了解LCD1602如何接收此命令来清除屏幕吗？我不知道，也没有必要知道。 LCD模块手册也没有告诉您。例如，当您使用手机时，您可以单击某个应用程序以将其打开，然后根据其规则（例如听歌，上网等）使用它。您无需关心它们的状态已实施。实际上，手机也是一个模块，无论发生什么，我们都只需要学习操作它。

（5）摘要

现在，我们总结一下以上分析。 LCD1602液晶模块的作用是显示，因为它是“显示”，所以无非是显示什么以及在哪里显示。那么如何确定显示什么呢？由ASCII码表确定。如何确定显示器的位置？使用表3-3确定。当单片机控制LCD1602液晶模块时，即两个对象通信时，必须首先“问候”，即初始化。如何初始化呢？具体步骤已在说明手册中给出，只需复制即可。在澄清了这个想法之后，剩下的就是执行每个步骤了。它涉及如何编写指令，写入数据以及如何读取忙信号。查看时序图以了解详细信息。
