3.导线与接线端子之间的接触电阻不得大于5×10-3Ω。

4.接线端子可断簧片处的接触电阻不得大于20×10-3Ω，机械寿命试验后不大于30×10-3Ω。

3、机械物理性能

1.箱体一般应采用金属材料。如采用非金属材料其燃烧性能必须符合GB4609中规定的FV-0级。

2.箱体外表面不应有明显的机械损伤，箱体内不应有焊渣等杂物。

3.箱体外形的最大尺寸不应超过1600mm×1100mm×400mm（高×宽×厚）。

4.当箱体高度大于1200mm或交接箱的整体自重大于50kg时，必须设置用于防风抗震和起重挂索的装置。

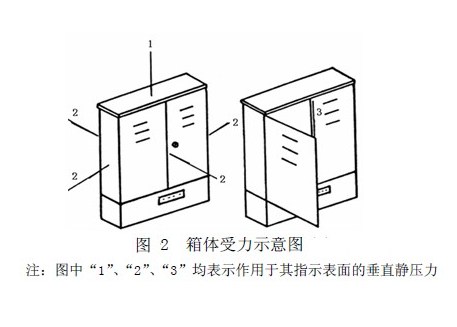

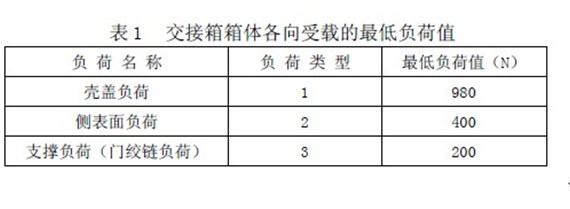

5.箱体在图2所示各方向受载的最低负荷值见表1。

6.箱门及门锁应开启灵活、可靠，箱门开启角应大于或等于120。

7.箱门处于关闭状态时，其密封性能应符合GB4208中规定的IP53的要求。

8.箱门把手等外露和操作部分，不应存有小于R2的锐角。

9.各式接续器件的塑料主体，燃烧性能必须符合GB4609中规定的FV-0级。

10.各式卡接式接线端子的适用线径为0.32mm、0.4mm、0.5mm、0.6mm、0.8mm中的一种或几种。

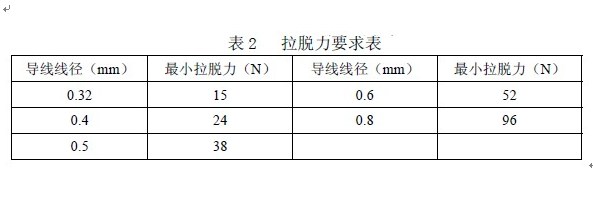

11.接续好的接线端子与导线的拉脱力应符合表2的要求。

12.接线模块的卡接簧片和可断簧片重复使用次数不少于200次。

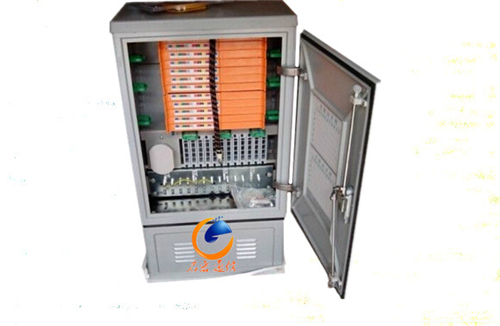

光缆交接箱配置：

光纤配线柜：机架采用优质钢及铝型材作材料，经电镀、氧化、喷塑处理，结构坚固，外形美观。采用12芯熔接配线一体化模块，每单元集熔接、配线于一体，适合FC、SC型适配器，2200mm×840mm×300mm机架，满配可达576芯。

产品特点：

1.机架采用优质钢及铝型材作材料，经电镀、氧化、喷塑处理，结构坚固，外形美观。

2.进缆、熔接及配线全正面操作，机架可背靠背及靠墙安装，节省机房空间。

3.采用飞碟式熔接盘，体积小，占空间少，在机架下方左右二侧不大的空间可高密度叠放24盘/侧，48盘(2侧)/架。

工作条件：

工作温度：+5℃～+40℃

相对湿度：≤85%(+30℃时)

大气压力：70kPa～106kPa

技术要求(光纤部分)：

1.标称工作波长：850nm，1310nm，1550nm。

2.光纤活动连接器插入损耗：≤0.3 dB。

3.光纤活动连接器回波损耗：≥45dB(PC型)。

4.机架高压防护接地装置与机架间的耐电压≥3000V(DC)/1min，不 击穿、无飞弧。

5.机架高压防护接地装置与机架间的绝缘电阻≥1000MΩ/500V(DC)。

6.机械耐久性：整套光纤连接器插拔500次后，无机械损伤，插入损耗变化量≤0.2dB，回波损耗变化量≤5dB。

7.机内塑料件均采用阻燃材料，达FV-0级要求。

8.光纤配线全程曲率半径控制，保证曲率半径≥30mm(内控40mm)。

光纤配线架（柜）

技能规范

1概述

1.1本规范书适用于光纤配线架（柜）的构造规划、功用及技能目标、设备和调试等方面的技能请求。

1.2本规范书未对一切技能目标及细节作出规则，也未充沛引述有关规范和规范的条文。

2商品阐明与技能参数

2.1商品名称：光纤配线架（柜）

2.2商品构成：架（柜）体、光缆引进单元、过纤单元、熔配单元（含熔接配线一体化模块、适配器、集成尾纤及附件）、设备附件；

2.3构造特色阐明：

光纤配线架（柜）外形尺度为2000（高）×800（宽）×400mm（深）

※光纤配线架（柜）设备设备尺度选用19寸规范规划，通用性好，可满意各种设备的设备请求；

※可进步缆或下进缆且全正面化操作，运用便利；

※模块化规划，容量大（最大配线容量为432芯），密度高，操作便利；
