应具有光纤终接装置，该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕光缆纤芯、尾纤不受损伤。

3．调线功能

通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。

4．光缆纤芯和尾纤的保护功能

光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。

5．容量：144、192、288、432、576、864芯

jsLIY810.jpg" />

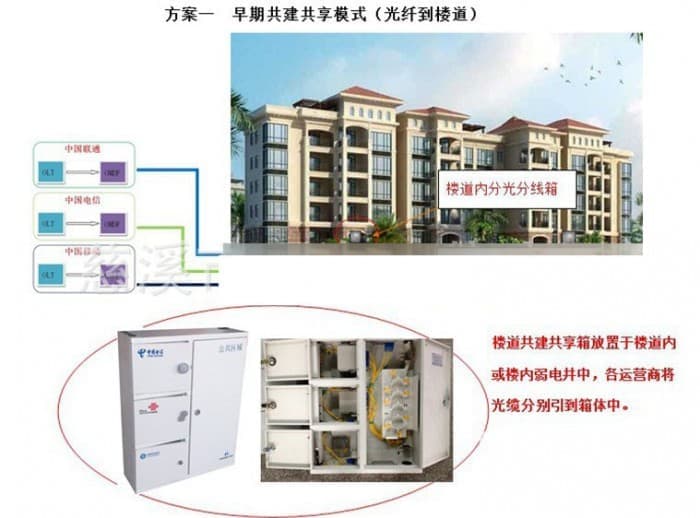

光缆交接箱的原理

2000年以前大量的市话电缆交接箱被使用在通信中，之后随着光缆制造技术的成熟，光缆被越来越多的使用在通信中，为了更好的接入用户光缆交接箱被逐渐采用。其实，光缆交接箱与电缆交接箱的原理基本相同，光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备，光缆引人光缆交接箱后，经固定、熔接、配纤后，使用跳纤将有传输要求的光纤连通。从而对光缆进行非常方便的分配和调度。光缆交接箱是一种无源设备，并不能提供有源方面的传输。如简单去认为可以把光缆交接箱看做是一个可多次反复开启（适配器可插拔>500次）、可简单的将光纤连通、可进出较多光缆的一个光缆接头盒。

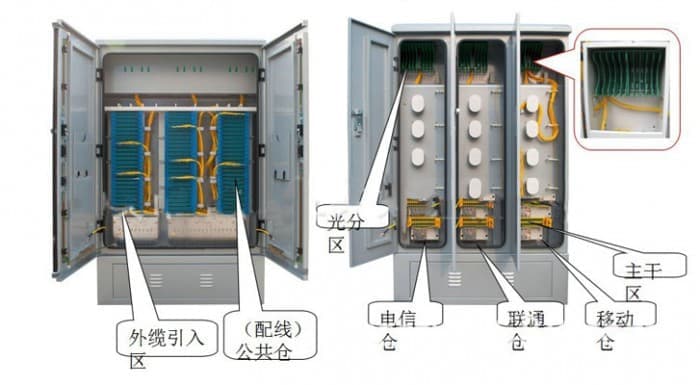

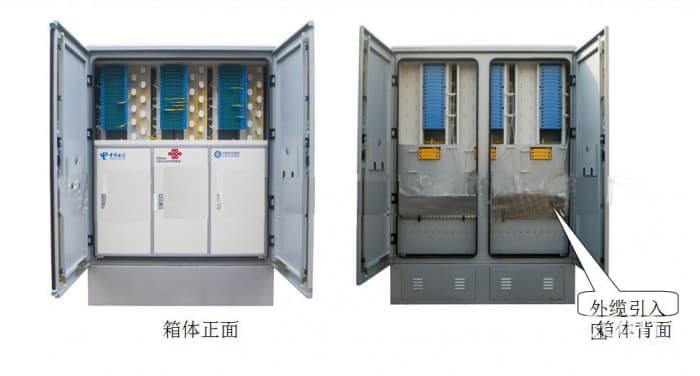

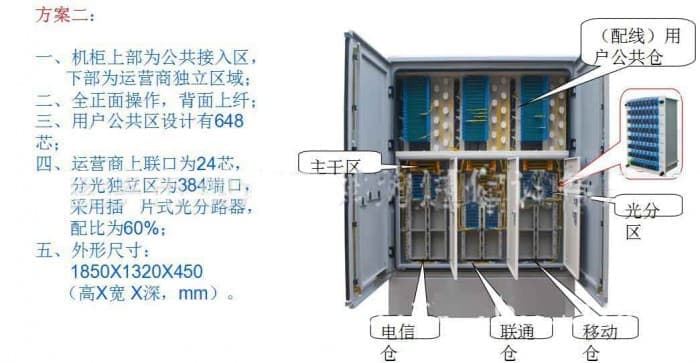

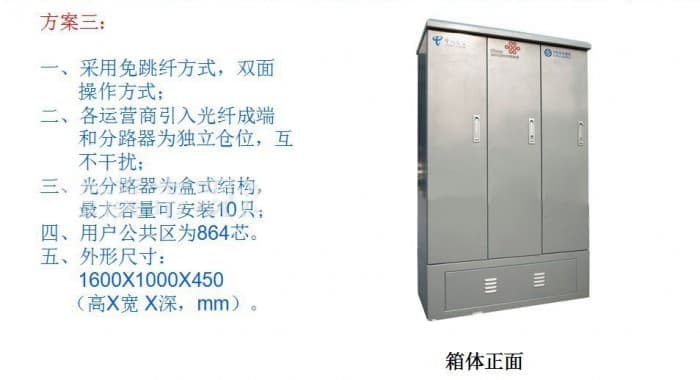

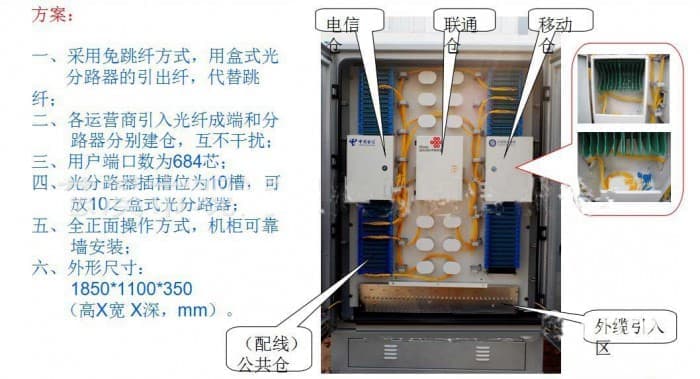

三、光缆交接箱的结构及特点

1、结构

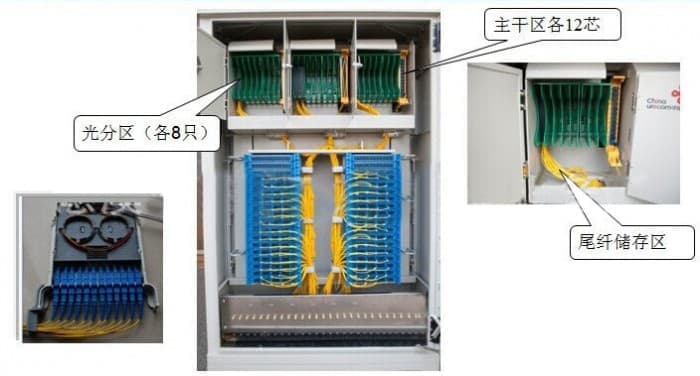

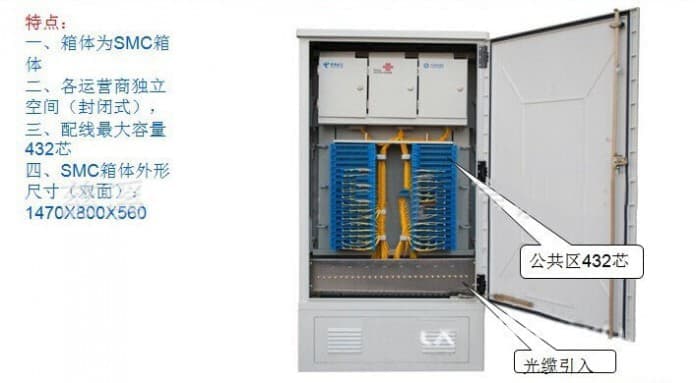

一般的光缆交接箱均由：箱体、一体化熔接盘、光缆固定板、挂纤柱几部分组成。光缆交接箱主要有48芯、96芯、144芯、288芯、576芯几种。144芯光纤交接箱箱体材质常见的为SMC箱体。（SMC是Sheetmoldingcompound的缩写，即片状模塑料。主要原料由SMC专用纱、不饱和树脂、低收缩添加剂，填料及各种助剂组成。它在二十世纪六十年代初首先出属材料相媲美，因而广泛应用于运输车辆、建筑、电子/电气等行业中。）

2、主要特点

（1）全封闭机箱、防尘、防水，外形美观。

（2）直纤规范，满足光纤弯曲半径大于40mm.

（3）能同时满足带状光缆和非带状光缆的使用需要。144芯光纤交接箱

（4）具有安全、可靠的光纤存贮、保护功能。

（5）标识清楚，每芯光纤的接续和分配有明显的标识。

交接箱的分类及规格1.交接箱的分类

（1）按交接箱内有无接线端子分为无端子交接箱和有端子交接箱。

（2）按其接续方式不同分为压接式和卡接式两大类。卡接式又分为接线子卡接式和模块卡接式，模块卡接式细分为直卡式和旋转式。

2.交接箱的规格

按其进出线对容量可分为150、300、600、900、1200、1800、2400、2700、3000、3600对（回线）等规格。

交接箱的结构

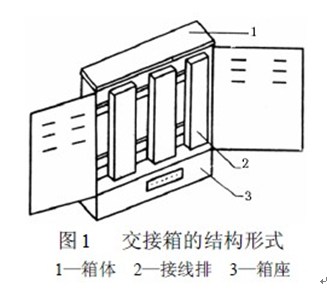

交接箱的结构形式如图1所示。

1.箱体上应有接地端子和备用端子及其标记。

2.接线排和箱体两侧应留有100～150mm操作空间。

3.箱体底部的电缆进出口应有良好的密封防潮措施。

4.在箱体内成端，上列应有固定电缆的位置、下列应留有放置充气维护装置的位置。

5.箱门板内侧应有存放测试夹、记录卡片和卡接专用工具的装置。

6.产品应包括以下附件：地脚螺栓、螺母、垫圈及专用工具。

3交接箱的技术要求

1、使用环境

环境温度：-55～+55℃

相对湿度：＜95[%]

大气压力：70～106kPa

2、电气性能

1.任意两端子之间及任一端子与接地点之间的绝缘电阻不得小于5×104MΩ。

2.任意两端子之间及任一端子与接地点之间在接通500VAC时，1min内应无击穿和飞弧现象。
