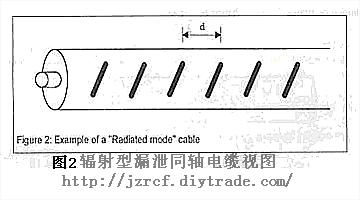

考虑下面的情形,电缆的外导体上开了一组周期性槽孔,屏蔽层的辐射机制类似于朝着电缆 轴向的一系列磁性偶极子的辐射。最简单的例子是,外导体上每个相邻小孔间距为半波长距 离,例如 100MHz 下为 1.5m。
辐射模式所有槽孔都符合相位迭加原理。只有当槽孔排列恰当及在特定的辐射频率段,才会 出现此模式。也只在很窄的频段下,才有低的耦合损耗。高于或低于此频率,都将因干扰因 素导致耦合损耗增加。
电磁波的传播方向如图 4 所示呈放射状发散。
3.2 耦合型漏缆(CMC)

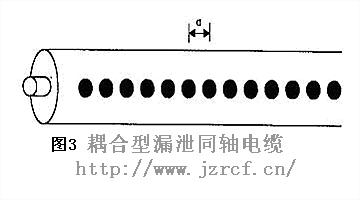

耦合型电缆则有许多不同的结构形式,例如,在外导体上开一长条形槽,或开一组间距远远 小于工作波长的小孔(见图 2.3)。还有就是两侧开缝。
电磁场通过小孔衍射激发电缆外导体外部电磁场。电流沿外导体外部传输,电缆象一个可移 动的长天线向外辐射电磁波。因此,耦合型电缆亦等同于一根长的电子天线。
与耦合模式对应的电流平行于电缆轴线,电磁能量以同心圆的形式紧密分布在电缆周围,并 随距离的增加而迅速减小,所以这种模式也被称为“表面电磁波”。这种模式的电磁波主要 分布在电缆周围,但也有少量因随机存在于附近的障碍物和间断点(如吸收夹钳、墙壁等) 而被衍射,如一部分能量沿径向随机衍射。

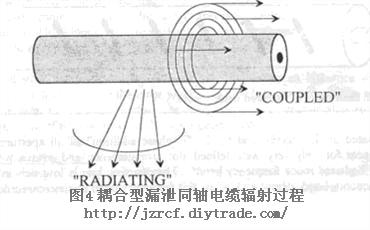

图4 表示这种模式电缆中的两种辐射过程。
3.3 漏泄型(LSC)

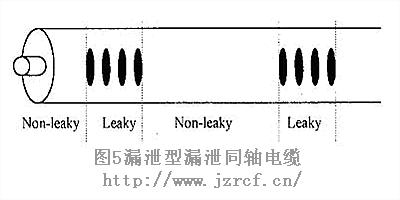

这种模式可理解为在一根非漏泄电缆中,插入一段漏泄电缆(如图 5 所示)。
这一段漏缆等同于一个通过功率分配器与同轴电缆相连的定位天线。其中电缆内部只有一小 部分的能量转变为辐射能。选择相邻漏泄段之间的合适间距,以便为不同频段提供满意的效 果。事实表明,10 至 50 米之间的间距可满足 1000MHz 内的所有情形的通信。
这样设计的漏缆型电缆,在同样的条件下又可作为连续的补偿馈线,且具有更好的衰减常数 和耦合损耗特性。
漏泄部分相当于有效的模式转换器,可以控制电缆附近的电磁场强度大小,它是漏泄部分长 度和电气性能的函数。
使用漏泄型电缆的系统的一个特点是漏泄部分长度占电缆总长度不到 2%~3%,这样便减 少了由于辐射引起的附加损耗。这些模式转换器有很低的插入损耗,通常只有 0.3 或 0.2dB, 因此使用这些模式转换器引起的同轴电缆纵向衰减增加很小。

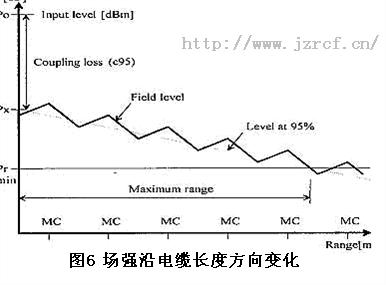

例如,图6 表示的是使用完全相同的等间距的模式转换器后,场强沿电缆长度方向变化的情况。
·X 轴表示的是模式转换器在 X 轴上的位置,用“MC”表示。耦合型漏泄同轴电缆
·虚线表示的是天线接收可能性为95%时的场强值,包括电缆的衰减和转换器插入损耗。
·Px=95%功率接收可能性对应的电平与Y 轴的交点
·P0=输入功率
·Prmin=最低接收功率(灵敏度)
·Px 与P0 之间差为漏缆的耦合损失
·95%功率衰减线与最低接收功率线交点表示电缆最大传输长度。
