简介 在基站与移动站之间的通讯，通常是依靠传送。目前通讯业的不断发展越来越

然而在中，移动通信用的电磁波传播效果不佳。中利用天线传输通常也很困难，所 以关于漏泄同轴电缆的研究也应运而生。地下传输有着极其广泛的用途，例如：

·用于建筑物内、内及地铁的移动通信（GSM，PCN/PCS，DECT…）

·用于地下建筑的通讯，例如停车场、地下室及矿井

·公路内FM 波段（88-108MHz）信息的发送

·公路内无线报警电信号的转发

·公路内移动电话信号的发送

·地铁或地铁中的信号传输

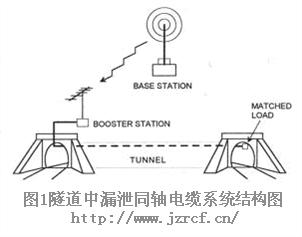

图 1 所示为一发射站位于口的典型图例。

随着新型无线移动发射系统的发展，新型漏泄元件应能以较低的衰减转发 900MHz 波段内的信号。

当前无线移动通信朝以下趋势发展：

·趋向更高的使用频段：使用频段从50-150 MHz 扩展至450-900 MHz 甚至1800-2200 MHz。

·要求通讯接通质量更高：数字化传输、高比特率，等等。

·在市区和以下特定范围，具有更佳的综合性能：、地下道、地下停车场等。

2. 漏缆的工作原理：

横向电磁波通过同轴电缆从发射端传至电缆的另一端。当电缆外导体完全封闭时，电缆传输 的信号与外界是完全屏蔽的，电缆外没有电磁场，或者说，测量不到有电磁辐射。同样地， 外界的电磁场也不会对电缆内的信号造成影响。

然而通过同轴电缆外导体上所开的槽孔，电缆内传输的一部分电磁能量发送至外界环境。同 样，外界能量也能传入电缆内部。外导体上的槽孔使电缆内部电磁场和外界电波之间产生耦合。具体的耦合机制取决于槽孔的排列形式。

漏泄同轴电缆的一个典型例子是编织外导体同轴电缆。绝大部分能量以内部波的形式在电缆中传输， 但在外导体覆盖不好的位置点上，就会产生表面波，沿着电缆正向或逆向向外传播，且相互 影响。

通信信号的质量通常因为电缆外界电波电平波动情况不同而相差很大。电缆敷设方式 和敷设环境对电缆辐射效果也有影响。大部分内还有各种各样金属导体，比如沿两侧墙 面安装的电力电缆、铁轨、水管等等，这些导体将彻底改变电磁场的特性。

漏泄同轴电缆电性能的主要指标有纵向衰减常数和耦合损耗。

2.1 纵向衰减 衰减常数是考核电磁波在电缆内部所传输能量损失的最要特性。

普通同轴电缆内部的信号在一定频率下，随传输距离而变弱。衰减性能主要取决于绝缘层的 类型及电缆的大小。

而对于漏泄同轴电缆来说，周边环境也会影响衰减性能，因为电缆内部少部分能量在外导体附近的外 界环境中传播。因此衰减性能也受制于外导体槽孔的排列方式。

2.2 耦合损耗

耦合损耗描述的是电缆外部因耦合产生且被外界天线接收能量大小的指标，它定义为：特定 距离下，被外界天线接收的能量与电缆中传输的能量之比。由于影响是相互的，也可用类似 的方法分析信号从外界天线向电缆内的传输。

耦合损耗受电缆槽孔形式及内，辐射越强意味 着耦合损耗越低。耦合型漏泄同轴电缆根据信号与外界的耦合机制不同，主要分有下三种漏缆：

·辐射型（RMC）·耦合型（CMC）·泄漏型（LSC）

3 漏缆种类

3.1 辐射型漏缆（RMC） 辐射型电缆的电磁场由电缆外导体上周期性排列的槽孔产生的。槽孔间距（d）与工作波长（λ）相当（见图2），辐射型电缆的使用频段可由以下不等式确定：（ -1） （1） ＝介质相对介电常数
