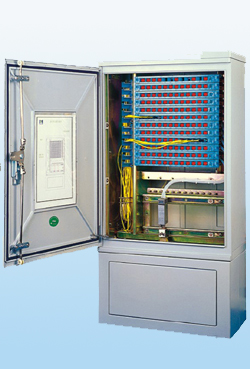

光纤交接箱ff144 1_98芯光纤交接箱分配_光纤到交接箱(2)

OLT设备包含一个或者多个PON接口，持以太网/IP业务，提供以太网上联接口。运营商用的OLT还支持电路仿真方式的TDM业务等多种业务，并提供相应的上联接口。

OLT的功能如下：

◆ 向ONU(光网络分配单元）以广播方式发送以太网数据；

◆ 发起并控制测距过程，并记录测距信息；

◆ 为ONU分配带宽；即控制ONU发送数据的起始时间和发送窗口大小．

◆ OLT一方面将承载各种业务的信号在局端进行汇聚，按照一定的信号格式送入接入网络以便向终端用户传输，另一方面将来自终端用户的信号按照业务类型分别送入各种业务网中

◆ OLT除了提供业务汇聚的功能外，还是集中网络管理平台。在OLT上可以实现基于设备的网元管理和基于业务的安全管理和配置管理。不仅可以监测、管理设备及端口，还可以进行业务开通和用户状态监测，而且还能够针对不同用户的QoS/SLA要求进行带宽分配。

3.2 ONU

ONU作为EPON系统的用户端接入设备．主要完成的功能可描述为：

◆ 选择接收OLT发送的广播数据。

◆ 响应OLT发出的注册和测距命令及功率控制命令；并作相应的调整。

◆ 对用户的以太网数据进行缓存，向OLT报告缓存的队列情况并在OLT分配的上行发送窗口中发送缓存的数据。

◆ 根据OLT发出的OAM帧，执行相应的OAM功能。

◆ 其它相关的以太网功能。

ONU设备的物理接口如下：

3.3 无源光分路器

光分路器是PON 网络ODN 至关重要的无源光器件，PON 网络点对多点的无源光网络结构，正是由无源光分路器在下行方向将光功率均分，在上行方向将光功率合路来体现的。可以这么说，无源光分路器支撑了PON 的点对多点结构。

光分路器按照端口型式可分为星形和树形两类，输入端口数与输出端口数相等的为星形光分路器，输入端口数与输出端口数不等的为树形光分路器。PON网络使用的是1×N 或2×N的光分路器，属于树形光分路器。

按照制造材料可分为光纤热熔拉锥光分路器和平面波导光分路器。这两种光分路器在PON 网络上均有应用，通常1×2 或1×4 有采用光纤热熔拉锥光分路器，1×4 以上采用波导型光分路器。

按照工作带宽来可分为单窗口窄带分路器、单窗口宽带分路器、双窗口宽带分路器以及全波段宽带光分路器。一般来说，热熔拉锥型光分路器对应单窗口和双窗口，PLC 平面波导型光分路器的工作波长范围为1250nm~1650nm，属全波段宽带光分路器。

考虑1. 采用何种架构？是FTTH还是FTTB？

（1）别墅小区建议采用FTTH。别墅小区地广人稀，往往依山傍水，如果几户共享一个ONU，则ONU势必放在公共绿地或者管井的防水弱电箱内，必须考虑ONU的供电、防潮、防水、防雷等问题，如果这些工艺没做好，则ONU容易损坏，影响系统的稳定性。所有别墅小区建议采用FTTH。

（2）高层、小高层建议采用FTTB+LAN，这样可以兼顾性能和成本。

（3）OLT集中设置在局端机房内；光分路器采用1×32一级分光，集中放置并尽可能靠近用户端；ONU尽量设置在室内，并加一个弱电盒。

考虑2. EPON设备如何选择？

如果工程商自己建设EPON系统，在设备选择方面需考虑如下问题：

（1）EPON设备需支持组播功能，至少支持IGMP(Internet Group Management Protocol ，Internet组管理协议) V2协议，最好能够支持IGMP V3协议。全数字可视对讲系统门口机的视音频是通过组播方式发送出去的，室内机默认采用的是IGMP V3协议。如果ONU只支持IGMP V2协议，不支持IGMP V3协议，只需将ONU的组播功能关闭，把组播信号当做广播信号传输即可。

（2）ONU的用户侧接口只需FE以太网口，一般说来，4个FE口的ONU最为经济。

（3）如果OLT没有三层交换功能，则在OLT上联电口接一台千兆三层交换机。

（4）为了管理方便，OLT建议配置网管卡。

（5）无源光分路器选择1×32平面波导光分路器
