FLYIN EPON（以太无源光网络，Ethernet Passive Optical Network）是一种新型的光纤接入网技术，它采用点到多点结构、无源光纤传输，在以太网之上提供多种业务。它在物理层采用了PON技术，在链路层使用以太网协议，利用PON的拓扑结构实现了以太网的接入。光纤到交接箱因此，它综合了PON技术和以太网技术的优点：低成本；高带宽；扩展性强，灵活快速的服务重组；与现有以太网的兼容性；方便的管理等等。光纤到交接箱

一. PON技术发展

光纤接入从技术上可分为两大类：有源光网络(AON，Active Optical Network)和无源光网络(PON，Passive Optical Network)。

有源光网络是指从局端设备到用户分配单元之间均采用有源光纤传输设备，即光电转换设备、有源光电器件以及光纤等。其典型代表是现在使用的LAN接入方式。

有源光网络的优点是：

（1）传输容量大：155Mb/s或622Mb/s的接入速率

（2）传输距离远：不加中继器，距离70多公里

（3）技术成熟，已广泛应用

其缺点是：

（1）在用户和中心机房之间，需要采用大量的通信设备进行组网，这些设备需要专门的安装环境甚至机房。

（2）需要解决供电问题

（3）维护成本高

无源光网络(PON)一般指光传输段采用无源器件(无源光分路器等)，实现点对多点的光纤接入网。其特点是：

（1）信号在传输过程中无再生放大

（2）信号由光分路器、无源光功率分配器等传至用户

（3）实现透明传输，信号处理全由局端和用户端设备完成

与有源光网络比：

（1）覆盖范围和传输距离更大

（2）可靠性更高：由于户外无有源设备，能避免户外的电磁干扰和雷电影响，减少线路和外部设备的故障率，提高系统的可靠性

（3）安装维护更方便、维护成本更低

目前PON技术主要有APON/BPON、GPON、EPON等几种，其主要差异在于采用了不同的二层技术。这些PON技术是当前应用的主流，由于都是通过时分复用的方式来提供业务，因此可以统称为TDM PON。

利用PON的拓扑结构实现以太网接入的系统。它属于IP接入网，是PON技术与以太网技术相结合的产物。目前，IEEE组织已通过了EPON的相关标准。EPON技术的优势：

（1）与现有以太网的兼容性；

（2）高带宽；

（3）低成本；

（4）为灵活供应和快速的服务重组提供了方便；

二. EPON的系统结构

EPON系统由局侧的光线路终端（Optical Line Terminal，OLT）、用户侧的光网络单元（Optical Network Unit ，ONU）和光分配网络（Optical Distribution Network ，ODN）组成，为单纤双向系统。在下行方向（OLT到ONU），OLT发送的信号通过ODN到达各个ONU。在上行方向（ONU到OLT），ONU发送的信号只会到达OLT，而不会到达其他ONU。为了避免数据冲突并提高网络利用效率，上行方向采用时分多址接入（TDMA）方式并对各ONU的数据发送进行仲裁。ODN由光纤和一个或多个无源光分路器等无源光器件组成，在OLT和ONU间提供光通道。

EPON系统的参考结构如图所示：

注：ODN由光纤和一个或多个无源光分路器等无源光器件组成

图2-1 EPON系统参考结构

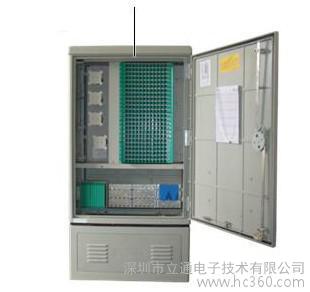

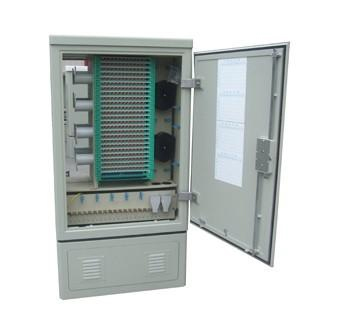

按照ONU/ONT在接入网中所处的位置不同，EPON系统可以有几种网络应用类型：光纤到交接箱（FTTCab）、光纤到楼宇/分线盒（FTTB/C）、光纤到家庭用户（FTTH）、光纤到公司/办公室（FTTO）。

三. EPON设备

3.1 OLT
