10.美观大方，线条清晰，防腐防水性能好，使用寿命长。

11.光缆交接箱规格：48芯、72芯、96芯、144芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、1152芯。

三.功能要求：

1．光缆固定与保护功能

应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。

2．光缆终接功能

应具有光纤终接装置，该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕光缆纤芯、尾纤不受损伤。

3．调线功能

通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。

4．光缆纤芯和尾纤的保护功能

光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。

5．容量

每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定，光纤终接装置，尾纤盘线装置，适配器卡座，尾纤及适配器，在满容量范围内应能成套配置。

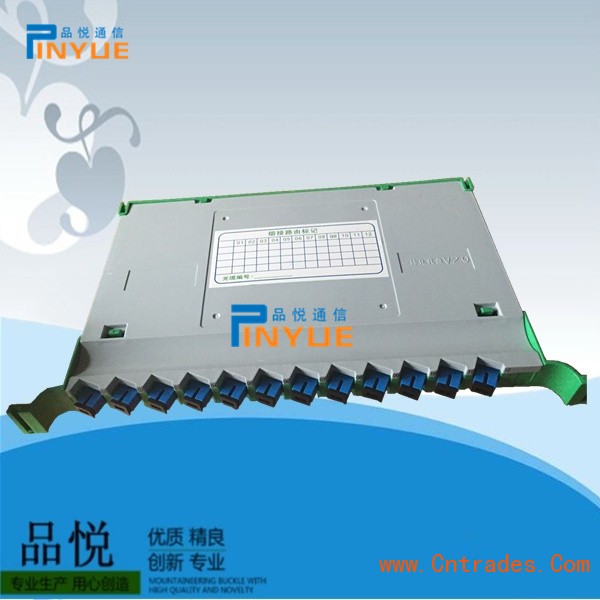

一体化模块：一体化托盘，一体化盘，一体化熔纤盘，一体化熔纤熔接盘，迷你型托盘，一体化溶解单元，V2.0~V3.0一体化托盘（12芯）12V2.0一体化托盘【一体化盘、一体化模块】，12芯一体化盘，12芯一体化托盘，12芯熔纤盘，普天一体化模块|世纪人一体化熔纤盘|普天12芯一体化模块|熔配一体化托盘|V2.0一体化托盘|V3.0一体化托盘|一体化熔纤盘|普天12芯(左出纤. 右出纤一体化熔纤盘)普天一体化熔配单元|普天一体化熔配模块|世纪人一体化熔配模块｜一体化熔配单元一，

用途：

1、用于光纤的熔接、分支；

2、盖可翻转，盘可叠加，扩大容量，安装、使用及为方便。光配线产品，塑料配件熔接盘是组合在光缆交接箱体内，光缆一部分光纤与尾纤熔接用于连路调度，另一部分与其它光缆直接对接（直熔）。熔接盘是对每一根光纤，互相任意连接，配合使用。熔接盘是组合在光缆交接箱体内，光缆一部分光纤与尾纤熔接用于连路调度，另一分与其它光缆直接对接（直熔）。熔接盘是对每一根光纤，互相任意连接，配使用。熔接盘采用度工程塑料注塑成型，阻燃、强度高、抗老化时间长等。1、模块化设计，单元箱集光纤熔接、盘储、配线为一体，每个熔配模块可单独抽出，满足离架或在架操作使用；

2、光缆、尾纤、跳线的管理层次清晰，有良好可操作性；可适用安装FC、SC等多种适配器；

3、工作温度：-5℃~40℃，相对湿度：≤85%（30℃时），大气压力：70~106Kpa；4、标称工作波长：850nm、1310nm、1550nm；

5、插入损耗：≤0.5dB；

6、回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB；

7：抗电强度：≥3KV(DC)/1min不击穿、无飞弧；

8、绝缘电阻：≥1000MΩ/500V(DC)；

9、寿命：≥1000次。

光纤适配器(Fiber adapter)又称光纤耦合器（Fiber Coupler）、光纤法兰盘（Fiber flange），是用于实现光信号分路/合路，或用于延长光纤链路的元件，属于光被动元件领域，在电信网路、有线电视网路、用户回路系统、区域网路中都会应用到。

光纤之间是由光纤适配器通过其内部的开口套管连接起来的，以保证光纤跳线之间的最高连接性能。为了固定在各种面板上，还设计了多种精细的固定法兰。

一般常见的光纤适配器的接口：SC（大方口）、LC（小方口）、FC（螺纹口）、ST（卡接口）四种。
