二、 配套底座安装：

当配套底座安装时，按图示尺寸用4个M12×100膨胀螺钉固定即可。

调试：

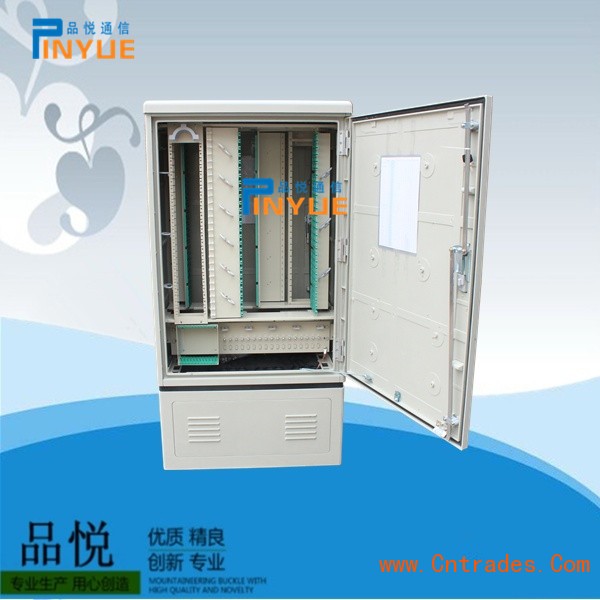

安装好的光缆交接箱要对其进行调试，交接箱活动部分应转动灵活，插拔可靠和维护方便，装配应具有一致性，坚固无松动，且接地点可靠。

特点

1、 本设备全天候防护，外壳采用度防腐蚀特种合成材料，具有隔热、防水气凝结等特点，并能有效防止雨、雪、虫及腐蚀性气体等任何恶劣环境的影响。

2、 结构设计合理，箱体采用单面单开门，箱体内布线空间大，方便操作和维护。

3、 充分考虑光缆的固定、接地、熔接和冗余光缆的盘绕，使光缆的连接、调度非常方便。

4、 内部光路标识清楚，熔接、盘绕位置明确。

5、 交接箱结构紧凑，安装简便，密封性能极好．

6、 熔纤部分采用一体化熔纤盘，使光缆余纤、尾纤盘绕一体化，方便熔纤操作，且可安装FC、SC适配器。适配器与箱体正面呈30°角，即可保证光纤弯曲半径，又可节省空间，并且避免操作时光束直射人眼。

7、 适用于带状和非带状光缆。

主要技术指标

工作环境

·工作温度：-40℃～+40℃

·贮运温度：-40℃～+60℃

·相对湿度：≤95%（+40℃时）

·大气压力：70Kpa～106Kpa

技术性能指标

·标称工作波长 1310nm 1550nm

·光纤活动连接器插入损耗（包括重复和互换）?0.5dB;

·回波损耗：APC型活动连接器≥60dB;UPC型活动连接器≥50dB；PC型活动连接器≥40dB.

·接地装置与箱体金属工件之间绝缘电阻?2×104MΩ，试验电质为直流500V。

·耐温性能：在±55℃±2℃环境中放置16小时后，在常态下恢复1小时，性能无影响。

·耐压性能：接地装置由于箱体工作之间耐压大于3000V（DC），1min不击穿，无飞弧。

·防热性能：箱体由特殊材料构成，具有超强隔热性能。

·密封性能：防尘性能：优于GB4208/1P53要求。

防水性能：80Kpa水压，±60°角摆冲水管角度，淋水15min，水珠不能进入箱内。

·箱体静电负荷能力：壳盖≥1000N

侧表面≥500N

门铰链≥300N

·抗冲击能力：使用冲击实验台，在X、Y、Z三个轴向各施加六次

峰值加速度为300m/s2，持续时间为6ms的冲击力，无任何破坏和损伤。

密封条使用寿命：不低于10年。

光纤弯曲半径：光缆光纤在箱内部盘绕时，无论在何处 转弯，其曲率半径?40mm。

使用和维护

1、 使用原理图：

2、 光缆从箱体底部进线孔进入光缆交接箱，光缆进入箱体后在距箱体底部50mm处开剥，开剥长度600mm，如图所示：

3、 光缆固定至底部光缆引入单元。

4、 主光缆进入一体化熔接配线单元，在此与尾纤熔接。

5、 一体化熔配单元为抽屉式结构。熔接时将单元抽出，操作完毕后，将单元推进滑槽，推到底时，单元将自动锁定，每个一体化熔接下来配线单元可卡12位FC或SC适配器，同时可熔接12芯光纤。

6、 每个单元盖板上贴有熔接标识记录表。每熔接完一个单元，须作好熔接记录。

7、 光纤线路的连接和调度均通过交叉连接，用双头尾纤在箱体正面实现。双头尾纤选择不同长度系列适应跳线。

注意

1、光缆交接箱用于室外光缆的连接、分配和调度。箱体应安装在坚固牢靠的固定基座上，以便于安装和调度。
