144芯光缆交接箱用途_光缆交接箱的熔接_144芯光纤交接箱(8)

＊采用翻板式结构，能高密度的配置端口和分光设施。

＊符合(YD/T988-2007通信光缆交接箱要求)

产品应用：

＊本产品运用于FTTH接入系统中的终端接入循环中，特别适用于室外壁挂式或抱杆式条件下使用。

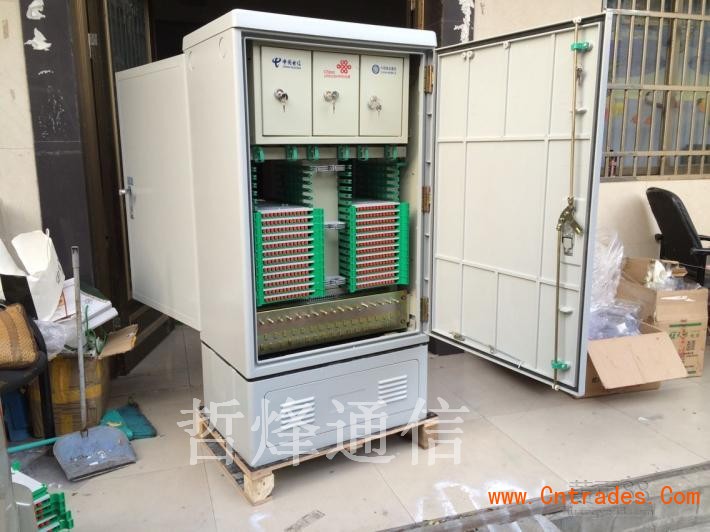

FTTH三网合一箱

产品简介：FTTH室外壁挂式光分路器箱用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光纤跳线引出

光信号，实现光配线功能。适用于FTTH工程光缆到楼后使用，安装于楼道、地下室、机房和大楼外墙。光缆也可以经

分光配线箱开拨盘绕后与入户光缆熔接引出，实现光缆的直通功能，满足传统传输网络工程的需求。

主要特点：

1.有效做到移动、联通、电信三网合一。大大节省了施工空间和施工强度；

2.箱体采用冷轧板制成，经静电喷塑处理，美观大方，线条清晰，防腐防水性能好，使用寿命长；

3.光分路器模块采用抽屉式模块化设计，具有很强的互换性和通用性；

4.采取左右结构和上下结构组合结构的设计,左右两边都有光纤熔接层,而右边上层为光分路器配线层,下层为光纤熔接层；

5.在机箱形式及厚度保持一致的情况下，光纤熔接盘最大支持6片，满足施工过程中任意形式的接续；

6.各种接头端接方便，安装灵活。用于配线间和设备间光缆的端接、使用和管理；

7.门锁采用优质户外防水锁，箱体挂墙安装；

8.具有临时尾纤存储区域；

9.支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等。

光缆终端盒

光缆终端盒是光缆的端头接入的地方，然后通过光跳线接入光交换机。因此，终端盒通常是安装在19英寸机架上的，可以容纳光缆端头的数量比较多。接头盒的作用就是将两段光缆连接起来。终端盒就是将光缆跟尾纤连接起来起保护作用的。实际工作中终端盒可以作室内接头盒用但是很少将接头盒当终端盒用用途不一样,1、交接箱可分为光缆交接箱和电缆交接箱.它们的作用都是用在用户前端配线用的。2、接续盒一般指的是光缆接续盒,也叫光缆接头盒.有些地方,尤其是广电系统又叫光接续包，它的作用是保护光缆接头不受到外界的损害。配线架也分为光缆配线架和电缆配线架，作用也像交接箱一样，但它是用于运营商的机房内。

应用：

广泛应用于市话、农话网络系统、数据、图象传输系统，CATV有线电视系列，用于室内光缆的直通力接和分支接续，起到尾纤盘储和保护接头的作用，采用冷轧钢板静电喷塑制成，设计结构合理，美观大方可将光缆加强芯固定在终端。

一体化托盘

1、用于光纤的熔接、分支；

2、盖可翻转，盘可叠加，扩大容量，安装、使用及为方便。

光配线产品，塑料配件熔接盘是组合在光缆交接箱体内，光缆一部分光纤与尾纤熔接用于连路调度，另一部分与其它光缆直接对接（直熔）。熔接盘是对每一根光纤，互相任意连接，配合使用。熔接盘是组合在光缆交接箱体内，光缆一部分光纤与尾纤熔接用于连路调度，另一部分与其它光缆直接对接（直熔）。熔接盘是对每一根光纤，互相任意连接，配合使用。熔接盘采用度工程塑料注塑成型，阻燃、强度高、抗老化时间长等。

1、模块化设计，单元箱集光纤熔接、盘储、配线为一体，每个熔配模块可单独抽出，满足离架或在架操作使用；

2、光缆、尾纤、跳线的管理层次清晰，有良好的可操作性；可适用安装FC、SC等多种适配器；

3、工作温度：-5℃~40℃，相对湿度：≤85%（30℃时），大气压力：70~106Kpa；

4、标称工作波长：850nm、1310nm、1550nm；

5、插入损耗：≤0.5dB；

6、回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB；

7：抗电强度：≥3KV(DC)/1min不击穿、无飞弧；
