216芯三合一光缆交接箱，品悦为你推荐更多优惠材质介绍：

1、采用度不锈钢制做，表面光洁，是光纤接入网中主干光缆节点的接口设备

2、箱体采用双层结构，中间填充有高性能隔热材料，具有良好的隔热效果，能有效防止箱内水气凝结。

3、箱门采用特种密封门封，防水门锁及三点式门销锁定，安全可*，密封性好。

4、采用12芯熔接配线一体化模块，模块导轨设计，便于模块的抽拉取放。

5、可安装FC、SC、ST三种光纤适配器。适配器与接续单元正面呈30°即保证跳线的弯曲曲率半径，又可避免激光灼伤人眼，卡接式安装。

6、有可*的光缆固定和接地保护装置。

7、防护等级IP65，

三合一光缆交接箱配置：

品悦通信为适应中国电信、中国移动、、广电网络三网融合、FTTx的推广，品悦通信推出从（OLT）局端一直到用户桌面的FTTH、FTTX光配线网络解决方案。产品主要包括MODF光纤总配线架、室外通信机柜，三网合一光纤配线架，三网合一光缆交接箱，三网合一光纤楼道箱，ODF光纤配线架、网络机柜、光缆交接箱，光分路器箱，光纤分线箱，ONU光纤配线箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。

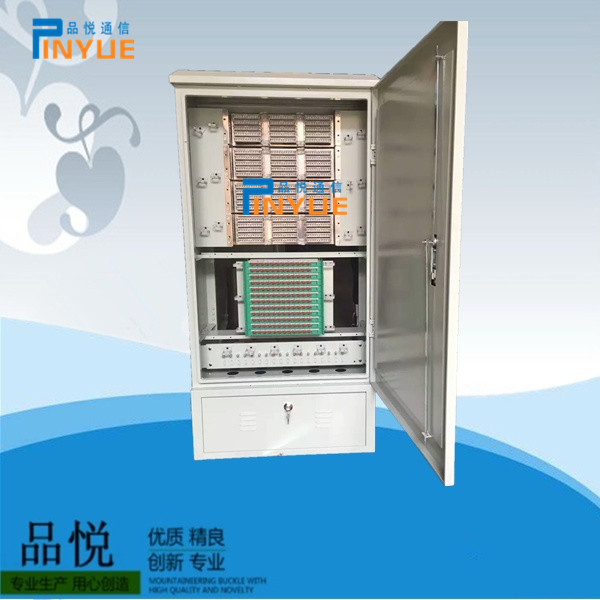

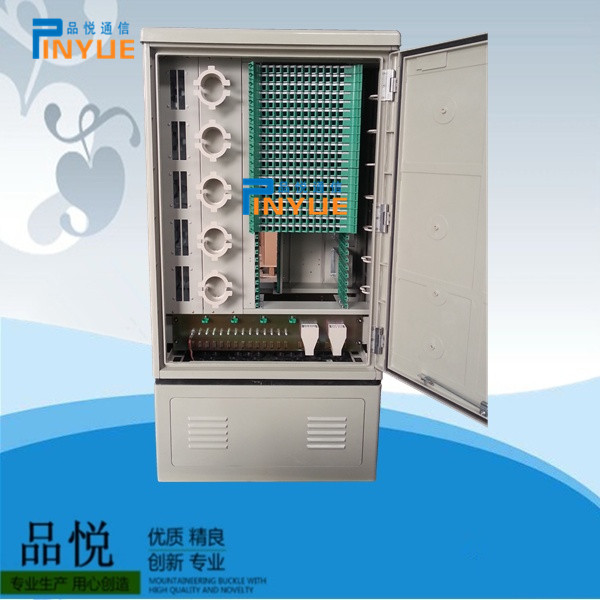

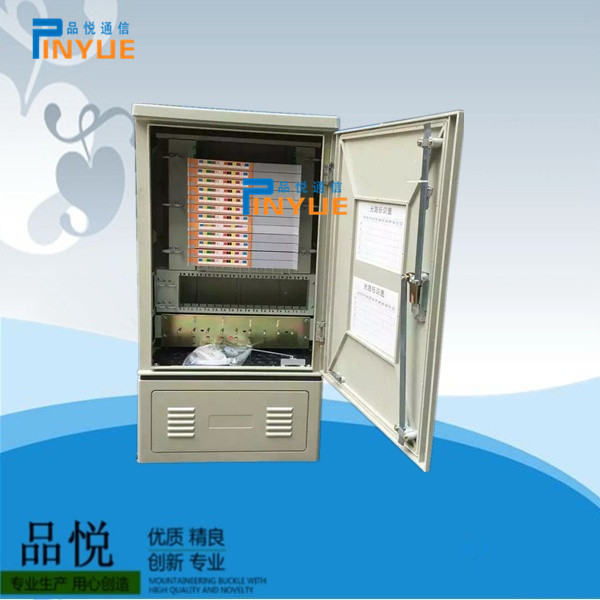

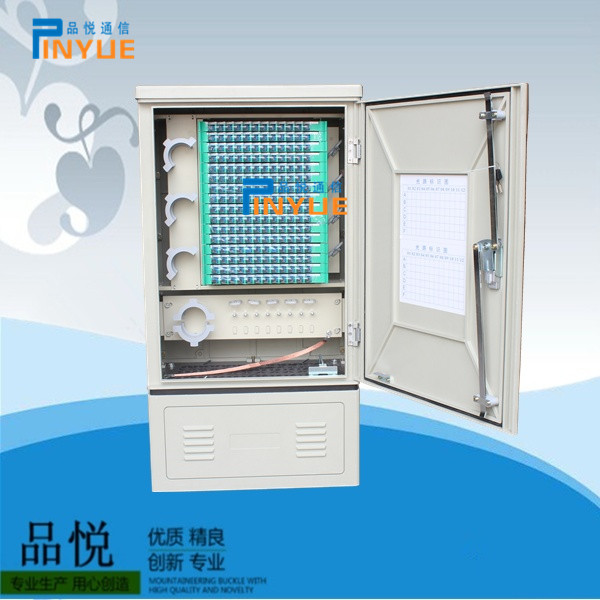

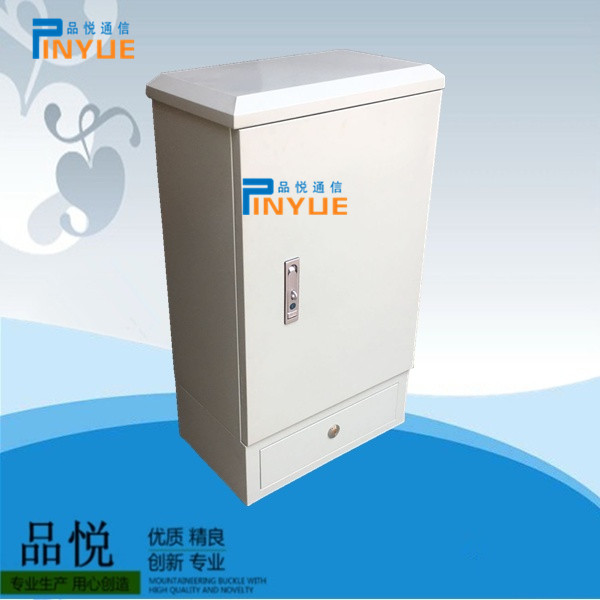

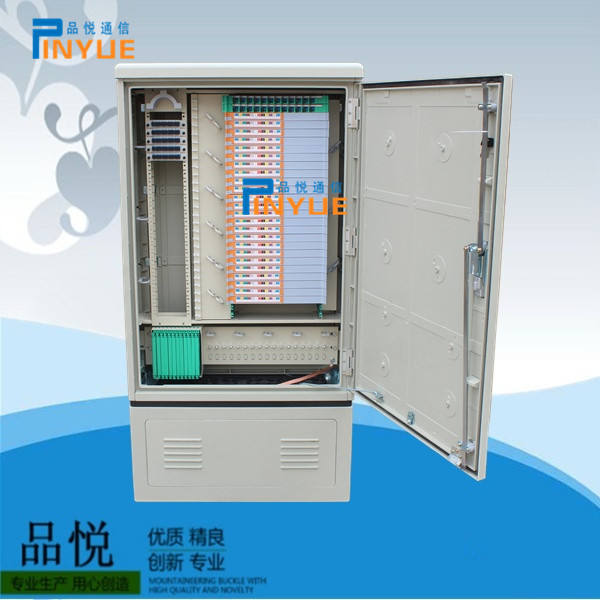

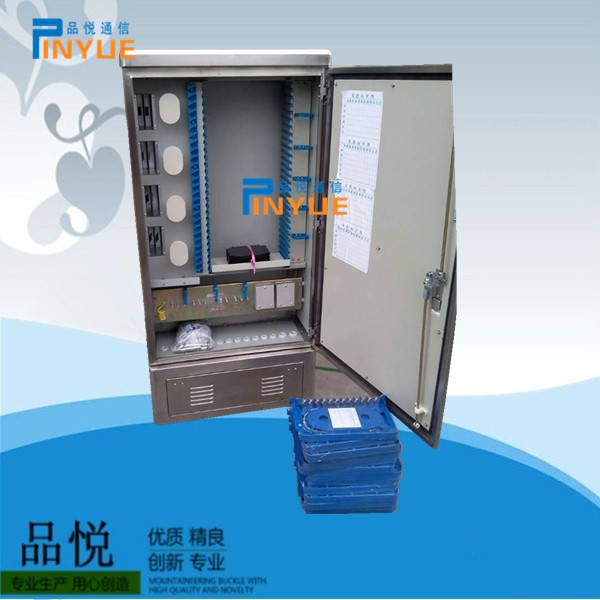

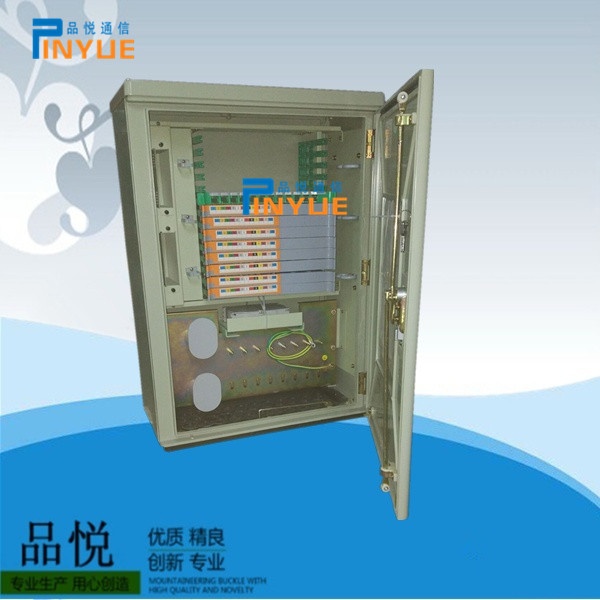

三合一光缆交接箱

使用和维护

1、 使用原理图：

2、 光缆从箱体底部进线孔进入光缆交接箱，光缆进入箱体后在距箱体底部50mm处开剥，开剥长度600mm，如图所示：

3、 光缆固定至底部光缆引入单元。

4、 主光缆进入一体化熔接配线单元，在此与尾纤熔接。

5、 一体化熔配单元为抽屉式结构。熔接时将单元抽出，操作完毕后，将单元推进滑槽，推到底时，单元将自动锁定，每个一体化熔接下来配线单元可卡12位FC或SC适配器，同时可熔接12芯光纤。

6、 每个单元盖板上贴有熔接标识记录表。每熔接完一个单元，须作好熔接记录。

7、 光纤线路的连接和调度均通过交叉连接，用双头尾纤在箱体正面实现。双头尾纤选择不同长度系列适应跳线。

注意

1、光缆交接箱用于室外光缆的连接、分配和调度。箱体应安装在坚固牢靠的固定基座上，以便于安装和调度。

2、 光缆余长在箱体内应保持自然弯曲，其曲率半径应大于40毫米。

3、 光缆固定后，将加强芯固定在加强芯柱上，并将其可靠接地。

4、 在操作小直径光纤时应小心，以免刺破皮肤，特别是眼睛部位。

5、在光纤传输光能量时，建议不要直接观看光纤和光纤连接器端面，除非安全能量输出等级已得到保证

其它

包装、存储、运输

本设备的包装、存储、运输严格遵守国标GB3837-83的要求。

包装：

具有防潮、防振措施、所有附件另装盒或袋中再装入木箱，整机用塑袋密封。

存储：

箱子上方不宜放过重物品，库房内空气中酸性、碱性或其它应符

合环保规定的要求，室内温度为-5℃-45℃之间，相对湿度不大于85%的范围内存储。

运输：

本机架可适应各种工具的运输，经包装的产品在运输过程中，要

求环境温度在-40℃-55℃，相对湿度不大于90%，装卸及搬运时应按

包装上刷有的运输作业标志进行，不准将产品倒放、侧放。

三合一光缆交接箱 配件详细介绍：

一体化模块：一体化托盘，一体化盘，一体化熔纤盘，一体化熔纤熔接盘，迷你型托盘，一体化溶解单元，V2.0~V3.0一体化托盘（12芯）12V2.0一体化托盘【一体化盘、一体化模块】，12芯一体化盘，12芯一体化托盘，12芯熔纤盘，普天一体化模块|世纪人一体化熔纤盘|普天12芯一体化模块|熔配一体化托盘|V2.0一体化托盘|V3.0一体化托盘|一体化熔纤盘|普天12芯(左出纤.右出纤一体化熔纤盘)普天一体化熔配单元|普天一体化熔配模块|世纪人一体化熔配模块｜一体化熔配单元一，
