技术要求：

防护等级：IP65

标称工作波长：850nm，1310nm，1550nm。

光纤活动连接器插入损耗：≤0.3 dB。

光纤活动连接器回波损耗：≥45dB(PC型)。

机架高压防护接地装置与机架间的耐电压≥3000V(DC)/1min，不击穿、无飞弧。

箱体金工件与接地装置之间的绝缘电阻≥2×104MΩ/500V(DC)

箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在门的外端能承受的垂直压力大于200N。

光缆固定处能承受1000N的轴向拉力，并能承受扭转角度±90°共3次的循环扭转。

光纤弯曲处的曲率半径＞30mm(内控40mm)

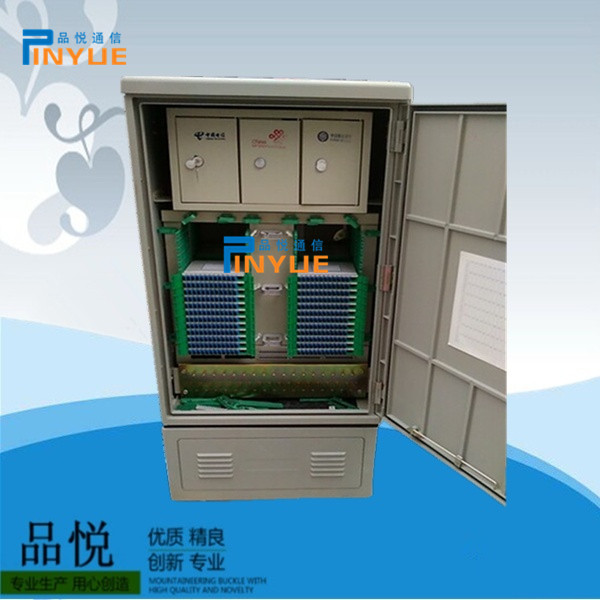

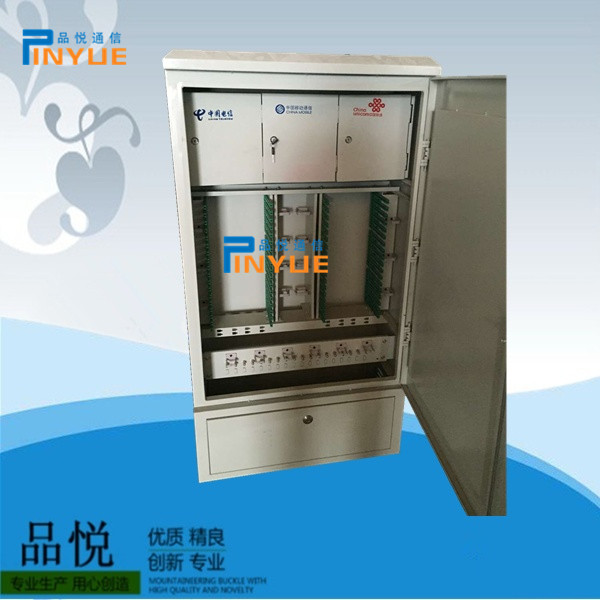

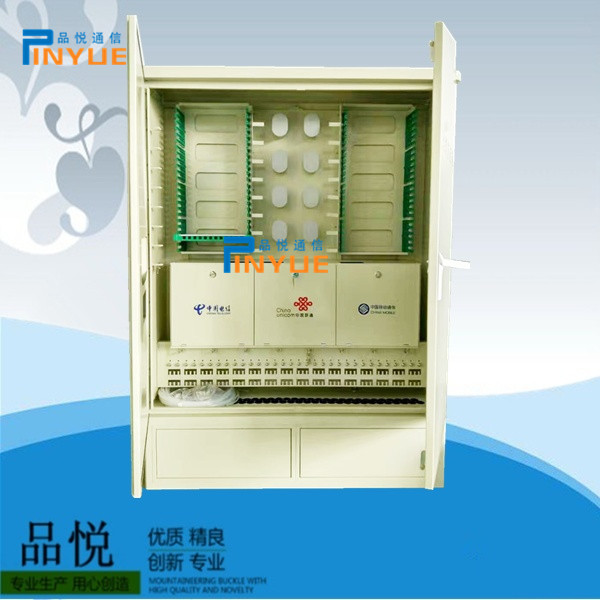

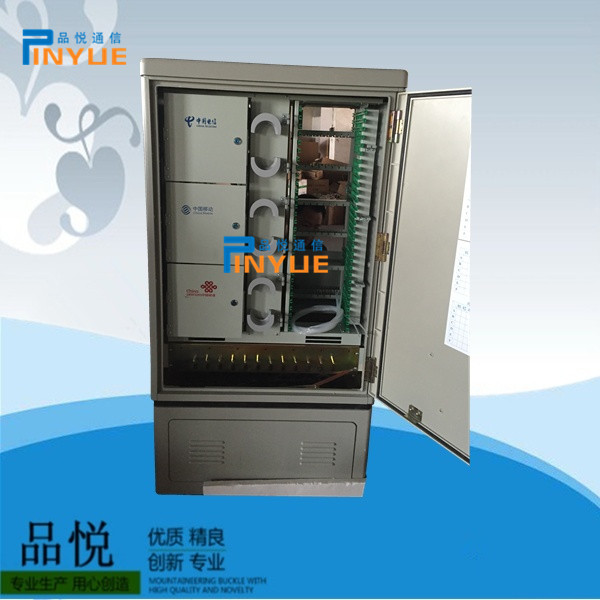

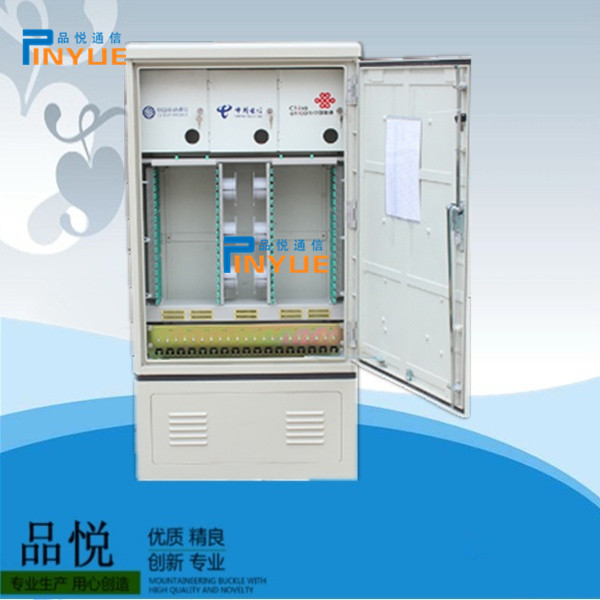

216芯三合一光缆交接箱，品悦为你推荐更多优惠材质介绍：

材料

●SMC是Sheetmoldingcompound的缩写，即片状模塑料。主要原料由SMC专用纱、不饱和树脂、低收缩添加剂，填料及各种助剂组成。它在二十世纪六十年代初首先出属材料相媲美，因而广泛应用于运输车辆、建筑、电子／电气等行业中。

●GTGXF通信光缆交接箱材料与处观---该箱体采用SMC不饱和聚脂玻璃纤维材料经高温一次模压成型，箱体表面平整光滑，颜色均匀，不易刮伤。具有度、耐腐蚀、耐老化的特点。能抵御剧变气候和恶劣环境的影响。

●使用双层熔接配线盘，充分利用了盘的上下两面，集熔接和配线于一体，可采用卡式安装FC、SC型适配器。每盘可安装12个适配器，适配器倾斜30°角在光纤熔接配线盘内，可保证光纤的曲率半径。

●适用于普通光缆和宽带光缆，空间布线大，所有光缆、光纤走线在任何位置都能有效保护。

●箱门门锁具有良好的防破坏功能，启闭灵活可靠，箱门开启角度〉120°，密封性能好外箱体采用SMC不饱和聚脂玻璃纤维。板厚1.5mm，内层采用1.5mm优质冷扎钢板，均从上海宝钢采购。

工艺过程

①该箱体采用SMC不饱和聚脂玻璃纤维材料经高温一次模压成型，增强模块塑料在高温高压下固化成型。SMC系列模塑料成型工艺：模压成型温度：150℃±5℃保压时间：60-70s／mm模压压力：10-20Mpa具体工艺视产品和模具结构而定，如果制品厚度比较厚，则温度应稍低，一般成型温度为135℃-145℃，形状越复杂，成型压力越高。室内光纤交接箱fc光纤法兰耦合器

②机械强度高、阻燃性好--该箱体由于采用SMC复合材料，比重轻、机械强度高，并具有良好的阻燃性。箱门采用纵向全长铰链，不易变形，安装互换性好。

③抗腐蚀、耐老化、电绝缘性强--该箱体抗腐蚀、耐老化、高压防护性能好、电绝缘性强，能够适应强酸、强碱等各种恶劣环境。

④耐高温、防凝露--该箱体由于采用SMC复合材料，具有金属材料无法比拟的隔热保温性能，耐高温，并有效防止水汽凝结。

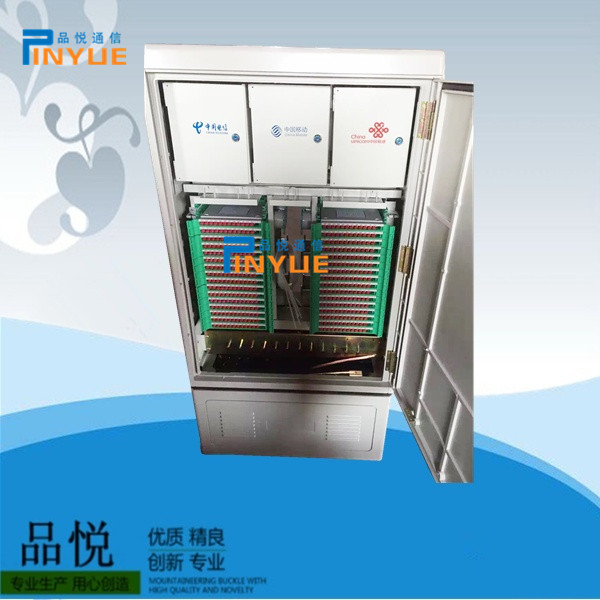

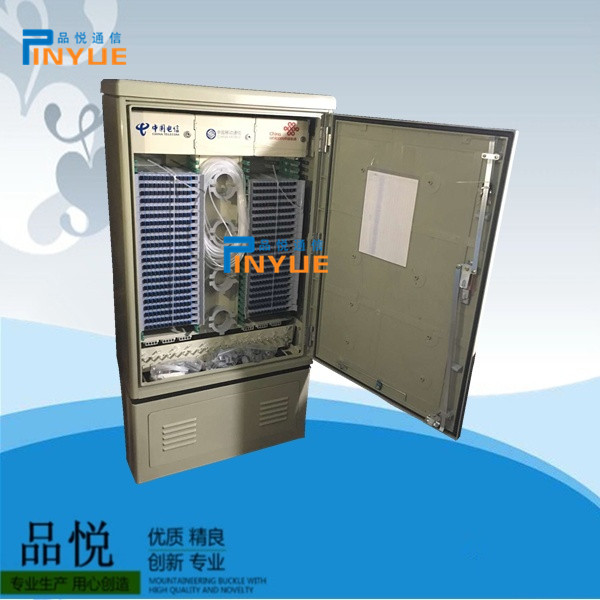

216芯三合一光缆交接箱，品悦为你推荐更多优惠材质介绍：

三网合一光交箱工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，冷轧板具有良好的性能，即通过冷轧，可以得到厚度更薄、精度更高的冷轧带钢和钢板，平直度高、表面光洁度高、冷轧板表面清洁光亮、易于进行涂镀加工、品种多，用途广，同时具有冲压性能高和不时效、屈服点低的特点，所以冷轧板具广泛的用途，主要应用于汽车、印制铁桶、建筑、建材、自行车等行业，同时还是生产有机涂层钢板的选材。光纤熔纤盘采用掺杂阻然材质，尾纤和法兰参数优于行业标准，品悦的三网合一光交箱价格优惠，质量好，品质优，值得拥有！
