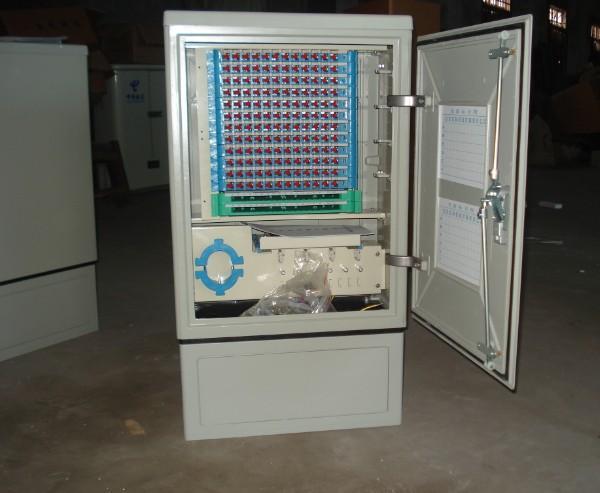

144芯光纤交接箱_鑺辩帇绾稿翱瑁l_鎴憊鑺(2)

底座:350×758×594

底座上 614×466 操作:双面

开门方向:左右均开

13 GPX97-12 1152芯箱体 箱体:1200×1455×625

底座:350×1458×594

底座上 1314×466 操作:双面

开门方向:左右对开

14

15

产品描述：

产品名称：288芯箱体（电信）

容量：288芯

型号：GPX97-02

箱体喷漆：PANTONG413C

特点：

A、 光缆交接箱体，门锁有圆形（PVC）、波纹形（锌合金）和条形锁（MS864-4）三种，底座侧板又有开窗和不开窗可选。

B、用于光缆交接箱，可配288芯机架。

1. 模块化设计：内置熔配托盘（即接续模块）上下分层，成功地集熔接和配线为一体，配置灵活，抽屉式结构简单、方便，适配器倾角安装，保证了光纤的弯曲半径哀耗低。

2. 设备外缆的处理，尾纤的终接，跳线以及熔接等操作均在正面进行，空间更富余，安装场地不受限制，并可实现光缆的直通和盘储功能。

C、 外形美观大方，并可与箱体媲美。

主要技术指标：144芯光缆交接箱厂家

工作温度：-40℃～ 60℃。

相对湿度：≤95%（ 40℃）。

大气压力：70Kpa～106Kpa。

耐电压水平：≥3000V(DC)1min不击穿、无飞弧。

绝缘电阻：≥2×104MΩ/500V（DC）。144芯光纤交接箱

机械强度：与表面垂直的压力大于980N。

密封性能：达到GB4208标准中IP65级要求。144芯光纤交接箱

阻燃性能：符合GB5169.7标准中要求。

防护等级：达到IP65级。

使用说明

一、概述

3、主要技术指标

3.1 工作环境 工作温度：-40℃~ 60℃

相对温度: ≤95%( 40℃)

大气压力: 70Kpa~106Kpa

3.2 箱体防护等级达GB4208标准中IP65级要求。

3.3 绝缘电阻：接地装置与箱体金工件之间的绝缘电阻应不小于2x104MΩ,试验电压为直流电500V。

3.4 耐电压水平：接地装置与箱体金工件之间的耐电压水平应不小于3000V（直流电）1min不击穿无飞弧。

3.5 光纤连接器损耗（含插入、互换、重复性）不大于0.5dB。

3.6 光纤连接器回波损耗： PC型≥40dB UPC型≥50dB APC型≥60dB

3.7 光纤连接器插拔耐久寿命>1000次

4、箱体外形尺寸（mm）：见本公司规格明细表

箱体安装尺寸（mm）：见本公司规格明细表

5

2、 产品包装应符合GB3873第2. 2. 2条要求，装箱时应有使用说明书、随机附件、产品合格证及装箱清单各一份。

3、 贮存

产品贮存在-10~140℃，相对湿度小于75％通风库房内，库房周围不得有腐蚀性气体和有害物侵害。光缆交接箱，通常又称为街边柜，一般放置在主干光缆上，用于光缆分歧，它是一个无源设备，与原来的铜缆交接箱功能类似，只是将大对数的光缆，通过光缆交接箱后，分为不同方向的几个小对数光缆，当然，这个功能光缆接头盒也可以实现，但不同的是，光缆交接箱可以实现光缆的跳接，也可以用于测试和维护。一般，光缆交接箱是馈线光缆和配线光缆的划分点。分光器，通俗的说，是用于将一根纤芯中的光束，通过物理通道，广播到多个纤芯中。目的是为了提高主干光纤的利用效率，减少主干光纤的对数。二次分光，一般的分光器有1分2,1分4,1分8,1分16,1分32,1分64，也有1分128；如果用户集中，在一条光路上，可以只安装一个分光器，称为1次分光，如果用户分布较为分散，可以在一条光路上安装两个分光器，比如1分2，再接1分32，这样，实际最大分光比还是1分64，但是可以在两个分光器之间的线路上，减少光缆的芯数，或者提高纤芯的利用率。分光器不一定需要放在光交箱里，可以根据实际情况进行放置。但分光器目前主要是应用于从主干光纤上进行分光，所以大多数分光器都是放在光交箱中，而且光交箱有良好的机械性能，能起到较好的保护作用。

申华通信售后服务

一、 产品到货3日内根据合同约定条款进行验收，发物存在质量问题的，本公司无偿提供退/换货服务，且货运费用本公司负责。

二、 若运输过程当中出品损坏，贵公司及时发现问题并同时告知运输公司与我公司联络人的，本公司无偿提供换货服务。

三、 若贵公司自身采购错误产品，需要兑换产品，本公司提供有偿换货处理，一切损失由贵公司负责。

四、 若贵公司采购产品使用后有剩余产品，在没损坏货物的情况下，本公司提供回收服务；为贵公司降低采购成本，让合作伙伴真正省钱省心！

五、 以上服务最终解释权归本公司所有，如有问题请致电本公司
