主板上的这些接口甚至无法被旧驱动程序识别

在DIY玩家眼中，主板的附件一直是一块装有所有附件的板. 主板对计算机性能的影响越来越小，但仅将主板理解为集成了所有附件的视图的主板是不正确的. 主板上的一大波芯片组将每个硬件的数据聚合到CPU进行处理，从而使每个硬件都能有效地协同工作.

主板，也称为主板，系统板，逻辑板，主板，背板等，是构成复杂电子系统（如电子计算机）的中央或主电路板. 典型的主板可以为处理器处理器，图形卡，声卡，硬盘，内存，外部设备和其他设备提供一系列的连接点. 它们通常直接插入相关的插槽中或通过电线连接. 主板上最重要的组件是芯片组. 芯片组通常由北桥和南桥组成，有些是用单片机设计的以提高其性能.

高端主板上的许多旧驱动程序可能无法全部识别

这些芯片组为主板提供了一个通用平台，用于连接不同的设备并控制不同设备之间的通信. 它还包括对不同扩展插槽的支持，例如处理器，PCI，ISA，AGP和PCIExpress. 该芯片组还为主板提供了其他功能，例如集成显示核心和集成声卡（也称为内置显示核心和内置声卡）. 一些高价主板还集成了红外通信技术，蓝牙和802.11（Wi-Fi）等功能. （来自维基百科的参考资料）

新技术的频率越来越快

现在主板可以被人们轻松使用，而且还要归功于功能的不断增强. 许正在变得越来越集成. 傻瓜般的使用方法使人们越来越不关心它了. 似乎选择主板的标准是它可以与硬件完全兼容，并且插槽具有您想要的，但是粗略的选择也使许被忽略了，并且它不能真正发挥自己的实力，导致许不了解主板，即使是旧主板也是如此. 驾驶员可能无法完全理解.

在预算有限的情况下，购买不必要的功能很浪费

主板版本是用户应首先考虑的重要指标之一. 母板的版本将在将来组装的机器的可扩展性中发挥至关重要的作用，并且还将影响机箱外壳的选择. 最常见的是ATX（大板），M-ATX（小板）和ITX. ATX主板更适合安装在中塔式机箱中，M-ATX更适合安装在中塔\迷你塔式机箱中，ITX主板更适合HTPC机箱. E-ATX，XL-ATX和HTPX的相关产品相对较少. 产品更多地集中在旗舰产品或服务器级产品上. 服务器的刀片也是一件很棒的事情，因此我们只谈论消费者级别的产品.

简而言之，芯片组是主板上最重要的集成芯片. 它确定主板可以使用哪种CPU，主板可以具有多少本机接口和扩展功能（主板的扩展桥也受芯片组的扩展功能的约束. ）我们经常说H61主板和Z87主板是主板芯片组的型号. 图为Intel Z87芯片组. 除了带有AM3 +接口的较旧主板以外，其他主板都取消了北桥，而芯片组芯片位于南桥位置. 一般来说，主板型号会在上半年显示主板的芯片组.

Z87芯片组芯片

非ITX主板上南北桥的位置基本上是固定的. 只需参考下图. 在ITX主板上，目前几乎没有出售带有AM3 +接口（带有北桥）的ITX主板，因此可以简单地说，非CPU电源部件的散热器是南桥芯片.

南北桥的位置

现在，CPU已集成了一个内存控制器和一个PCIe插槽图形卡控制器，因此主板芯片组的功能是将CPU与主板上的非图形卡插槽，SATA接口，声卡网卡和其他设备. 以下是Z87旗舰产品的芯片架构图. 您会看到许多带有附加桥接和拆分接口（红色）的第三方芯片（橙色）.

芯片组工作图

本机接口是指直接从母板芯片组或CPU派生的母板接口. 与从主板桥接芯片派生的接口相比，本机接口倾向于具有更好的性能（更快，更接近接口的标称性能），更好的兼容性（直接集成INTEL的芯片组驱动程序包）. 建议每个人都应该首先使用本机界面.

安装CPU的部件必须是CPU插槽（这是废话吗？），除了将BGA封装的CPU直接焊接到母板（例如笔记本电脑的母板）之外，它可以支持CPU更换. 英特尔台式机一级CPU使用LGA封装，并且所有引脚都集成在主板插槽中，因此我们必须注意保护那些易碎的引脚.

Intel芯片组主板的CPU基座具有保护盖

在内存插槽的中间有一个防呆的嘴. 防呆的嘴具有确保正确的内存安装方向和正确的内存类型的功能，因此在安装内存时切勿使用蛮力. 目前，主流内存是DDR3 / DDR4，并且两者不能混合使用（某些主板即使提供两个接口也不能混合使用）. 目前，新主板产品的内存基本采用DDR4规格.

DDR3和DDR4的防呆插槽不同

当前大多数主板都支持双通道（以增加内存带宽的增加速率），包括双通道，三通道（X58）和四通道（X79），因此建议安装内存以通道数的倍数表示. 有许多主板提供额外的内存插槽. 例如，双通道母板提供四个内存插槽. 通常，主板制造商使用两种颜色和两种黑色来标识. 如果仅要安装两个内存，则应将其插入. 在颜色插槽上. 某些HTPC主板使用笔记本内存插槽来实现轻薄.

两个彩色内存插槽

PCI扩展卡插槽是主板上使用最广泛，最灵活的扩展插槽. 它主要用于安装各种扩展设备，包括图形卡，声卡，网络卡，SATA扩展卡以及许多其他设备. 扩展卡插槽主要包括PCI-E图形插槽，PCI-EX1插槽和PCI插槽.

PCI扩展插槽

PCI-E图形卡插槽是主板上最重要的扩展插槽类型. 他不仅可以安装图形卡，还可以更换PCI-EX1和PCI-EX4插槽. PCI-E显卡插槽的典型功能是它是主板上最长的插槽，并且插槽末端将有一个扣环，以更好地固定显卡.

PCI-E图形卡插槽实际上分为两种规格和三种类型. 这两个规范是指PCI-E3.0规范和PCI-E2.0规范. 这三种类型指的是X16，X8，X4三个不同的通道号. 在相同数量的通道下，PCI-E3.0规范可以带来两倍于PCI-E2.0规范的数据带宽. 在相同规格下，数据带宽与通道数成正比. 例如，PCI-E3.0X4等效于PCI-E2.0X8的带宽. 因此，对于图形卡，如果可以使用3.0，则不需要2.0. 如果可以使用X16，请不要使用其他通道号. 双卡最好使用16 + 16（高端芯片组或桥接器）或8 + 8主板插槽组合.

从背板上可以看到不同的PCI-E插槽

通常，可以通过识别主板背面的焊点来标识主板PCIe图形卡插槽的带宽. X8插槽的焊点长度是X16的一半，而X4的长度则较短. 但是，许多主板制造商会故意添加更多的焊点来混淆此问题，因此这是检查主板官方网站规格或主板手册的最佳方法.

除了图形卡的PCI-E通道外，还可以将其引出CPU，并且可以从南桥引出PCI-E2.0X4插槽. 现在有很多主板可以提供16 + 4图形卡插槽组合. 一般而言，后X4插槽是从南桥而不是CPU引出的，因此不建议为此类主板构建双卡平台. 限制也很容易导致延迟和跳帧. 说一个相对简单的区分方法，如果是PCI-E3.0X4，则CPU会导致一个插槽，该插槽等于PCI-E2.0X8带宽，如果是2.0X4，则基本上是从南桥来的.

PCI-EX1

PCI-EX1插槽是主板上的通用接口. 它主要用于安装PCI-EX1接口的各种扩展卡. 当无法使用主板的PCI-EX1时，也可以使用PCI-E2.0X4图形卡插槽. PCI-EX4插槽，PCI-EX2插槽是一般家庭主机的一大用途，是支持一些需要占用多个PCIe通道的高端PCI-ESSD. 但是，这种SSD价格基本上可以说是天价，而且可以用主板PCI-E2.0X4显卡插槽代替该插槽，因此很少见.

PCI插槽是主板上相对较旧的插槽，主要用于安装各种PCI扩展卡. 尽管原生不支持主板芯片组，但PCI插槽仍然是主板的常客. PCI插槽的典型特征是插槽相对较长，但末端没有卡扣.

主板上的PCI插槽通常出现在较旧的主板上

mSATA插槽是一个磁盘接口，主要用于安装mSATASSD. 其接口外观与miniPCI-E插槽相同，可以互相插入，但是如果要切换，则必须具有特殊的切换芯片. 通常，mSATA插槽将以全高为主导，并且插槽与后部固定螺栓之间的距离会更长.

MSATA主要用于插入SSD，而miniPCI-E用于功能扩展

miniPCI-E插槽是一种相对较新的插槽类型. 它等效于PCI-EX1扩展卡插槽，但只能使用miniPCI-E接口扩展卡. 现在，主板的主要作用是安装无线模块.

CPU的外部电源接口是用于直接从电源获取电源并向CPU供电的电源接口. 通常，低端主板大多数使用4PIN电源，而中端主板大多数使用8PIN电源. 高端主板将看到4 + 8PIN或8 + 8PIN配置. 通常，当电源接线不足时，4 + 8PIN或8 + 8PIN仅可通过插入单个8PIN来维持主板的正常使用. CPU电源和PCI8PIN电源接口的塑料引脚将具有不同的防呆效果，因此主板光纤接口怎么用，只要在安装过程中不依靠蛮力，就可以避免安装错误.

此主板不仅为CPU提供8针电源，而且还增加了一个4针

顾名思义，CPU电源部分是用于为主板上的CPU提供电源的模块. 它主要将电源的+ 12V电源转换为CPU可接受的电压并净化电流. 通常，CPU电源位于CPU插槽和后窗接口之间. 一些主板需要L形电源模块. 相当数量的主板还将在该部分中安装功率MOS管的散热器，以帮助散热并改变主板的外观.

CPU电源模块

首先，应普及以下知识: 即使具有外部电源的图形卡仍可从PCI-E图形卡插槽获得高达75W的功率. 对于可以形成多个卡的主板，仅依靠24PIN电源将对接口造成巨大压力. 我已经看到早期的超频者为此目的将额外的电源线焊接到24PIN. 因此，现在有许多主板将提供额外的电源接口.

用于PCI-E接口的额外电源

此接口的类型越来越不同. 图形卡有6PIN，4PIN和SATA电源接口，并且该位置没有统一的标准. 通常，6PIN主要出现在PCIe插槽和CPU插槽之间. 大4PIN位于主板的板载接口所在的边缘，而SATA电源接口位于主板的SATA端口旁边.

您最熟悉后面板界面. 通常，具有相同形状的接口将以不同的颜色区分不同的功能，例如USB3.0 / USB2.0，音频输出/音频输入等. 支持核显示CPU的主板将提供一些视频输出接口，这是最常见的其中是HDMI / DVI / DP等视频输出接口. 高端主板上将安装Thunderbolt主板光纤接口怎么用，E-SATA，光纤接口等.

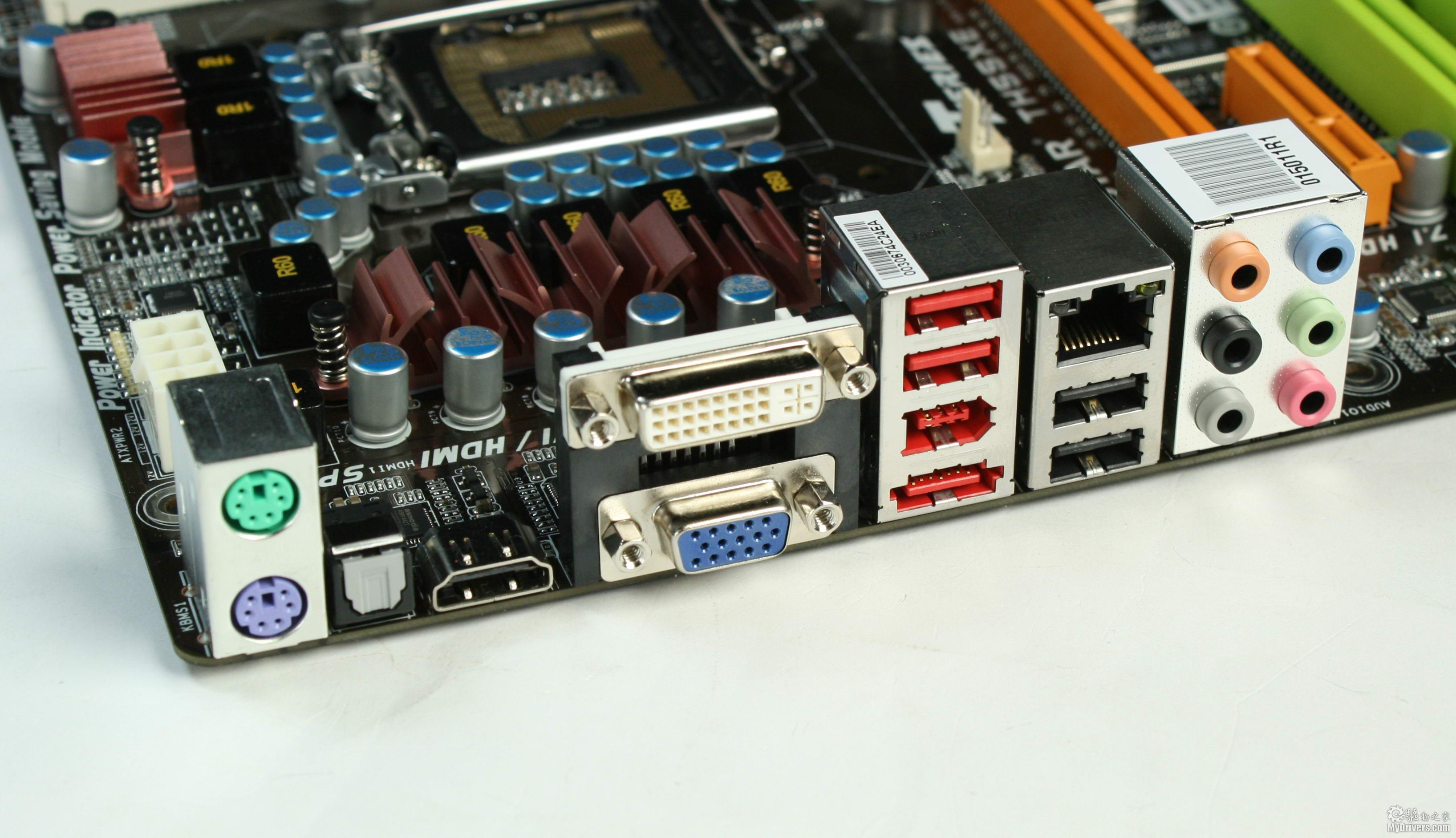

主板背面的I / O区域

板载USB2.0是9PIN接口，其中的一个针脚可以万无一失. 通常位于主板PCI插槽旁边的此边缘上，在主板上的丝网上或查看主板手册时会有相关说明. 如果有一个USB接口具有其他颜色（主要是红色）的背景色，则通常意味着还支持其他功能，建议首先选择.

USB2.0主板针脚

板载USB3.0接口是20PIN接口，万无一失是通过引脚外框的小间隙实现的. 通常位于主板或PCI插槽的24PIN电源旁边的边缘. 如果有一个USB接口具有其他颜色（主要是红色）的背景色，则通常意味着还支持其他功能，建议首先选择.

USB3.0主板引脚的识别非常简单

SATA2.0，也称为SATA3Gb的接口，是较旧的主板接口. 它已逐渐被淘汰并在新产品中被. 最大传输速度为300MB \ s（连续）. 建议不要连接SSD，否则会影响SSD的性能. SATA3.0也称为SATA6Gb \ s接口，现在正在逐渐取代SATA2.0接口. 最大传输速度为600MB \ s（连续），这是一个相对较高的接口.

某些SATA接口全部混合成一种颜色

之所以在此处单独列出它们，主要是为了强调桥接SATA3.0接口和本机SATA3.0接口之间的性能存在很大差距. 因此，建议将所有SSD安装在本机SATA3.0上. 桥接接口只是一个补充. 或者建议仅在没有本地SATA3.0接口的主板上在桥接口上插入SSD.

某些主板还会区分不同SATA接口的颜色

最重要的SATA接口是芯片组提供的本机接口. 在高端主板上，您还可以看到由第三方芯片桥接的其他SATA3.0接口. 主板上有三种主要的布局方法: 纯本机SATA2.0或SATA3.0，本机SATA3.0 +本机SATA2.0，本机接口+桥接口.

这种组合通常在高端主板中找到. 主板的SATA接口包括一个本地接口和一个桥接SATA3.0接口. 您可以看到桥接接口（灰色）和桥接该接口的marvell芯片. 目前，这些主板制造商的贴标方法差异很大. 例如，技嘉通常使用灰色，华硕主板被标记为黑色，包括ROG在内的许多产品使用相同的颜色，这只能通过主板上的贴纸和丝网印刷来获得. 建议您按照主板手册来区分高端主板上的SATA.

旧版驱动程序是否看到了他们无法识别的界面？

最后写到: 主板的工作不仅是硬件之间的联合插入板，而且还是协调各种硬件的枢纽. 根据其他硬件的规格选择主板是Zanji的重要过程之一. 按需购买不会造成浪费，节省下来的钱可以用于更有价值的地方. 此外，X Bao上还有很多X58和X79墙板. 一般来说，它们主要由垃圾收集器使用. 价格便宜，兼容性强. 参与购买主板时请多加注意.
