室外三合一光缆交接箱的详细图形描述

室外三合一光缆交接箱的详细图形描述

三合一落地式光缆交接箱，三合一壁挂式光缆交接箱，三合一SMC光缆交接箱，三合一不锈钢光缆交接箱，三合一光缆交接箱，三合一无跳线光缆交接箱，三合一无跳线光缆交接箱，三合一一个光缆交接箱，三合一光缆交接箱，三合一光缆交接箱，

型号: 72核，96核，144核，216核，288核，432核，567核，720核，864核，1152核

材料: 冷轧薄板，不锈钢，SMC

使用区域: 移动联通铁通电信FTTH FTTB FTTX FTTP

宁波远捷通信设备为电信，移动，联通，铁通，广播电视提供配套产品.

一，传统光缆接线盒产品的特点

高强度SMC箱体结构，强耐候性和耐腐蚀性

箱门三点锁定，内置门铰链，有效的防盗和防破坏功能

托盘式终端单元，模块化设计，易于系统扩展和安装

可靠的光缆引入，固定保护装置，适用于无色带光缆和带状光缆

适用于FC，SC，LC，ST和其他适配器的安装

整个过程的曲率半径大于37.5mm订购说明

第二个室外光缆交接箱产品说明

GXF05系列光缆接线盒是一种接口设备，用于光传输网络中主干光缆和分配光缆的交接处. 计划，内部设备保护和其他增值模块的安装等功能.

三，技术参数

工作温度: -40℃〜+ 60℃

环境湿度: ≤95％（+ 40℃时）

大气压: 70 kPa〜106 kPa

产品防护等级: IP65

绝缘电阻: 接地装置与盒装金工件之间的绝缘电阻不小于2×104MΩ/ 500V（DC）

耐压（V）: 接地装置与箱式金工件之间的耐压不小于3000V（DC）/ 1min

连接器衰减（dB）: ≤0.3dB

回波损耗（dB）: PC型≥45dB，UPC型≥50dB，APC型≥60dB

第四，遵守标准

满足国内标准，例如YD / T988-2007，GB / T2423-2008，GB / T3873-1998，GB / T9286-1998和其他国际标准，例如IEC 60529，IEC 62134-1和UL94.

订购指南南方

名称型号规格容量（核心）备注

高度×宽度×深度（mm）融合和直接融合

传统光纤电缆

移交箱GXF05-I-144750 * 550 * 31014472SMC壁装箱，

GXF05-I-1441030 * 550 * 310144144带底柜的SMC柜子

GXF05-I-2881450×750×320288144SMC机柜，包括底座

GXF05-I-5761450×750×540576288SMC机柜，包括底座

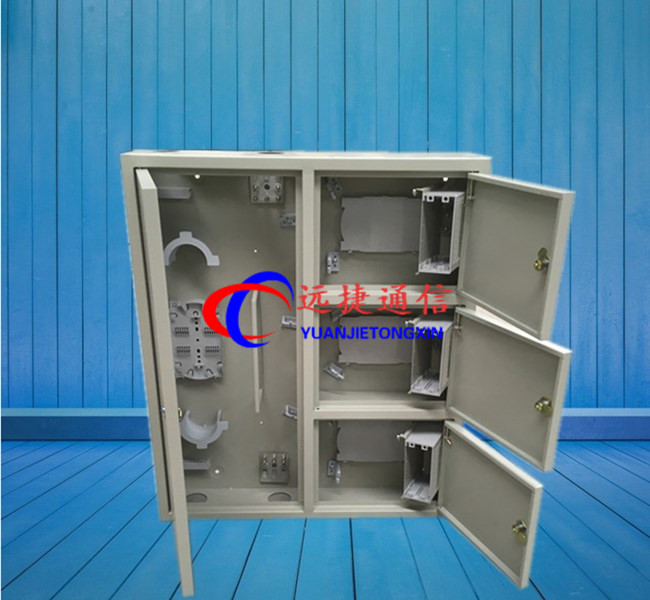

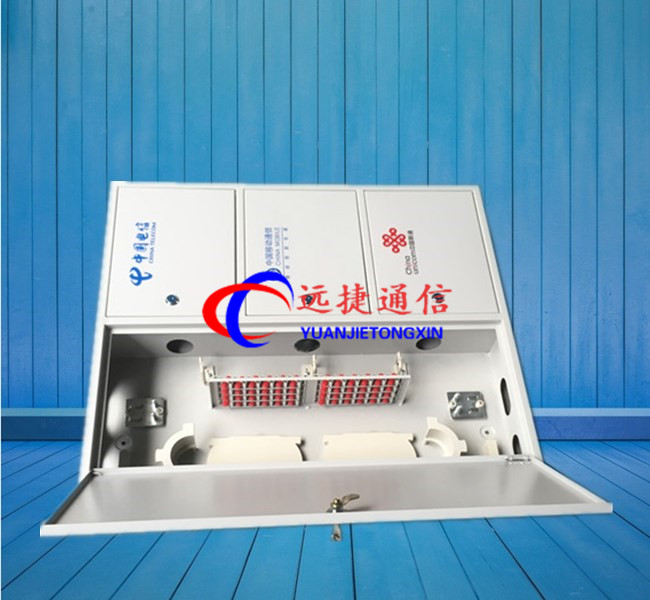

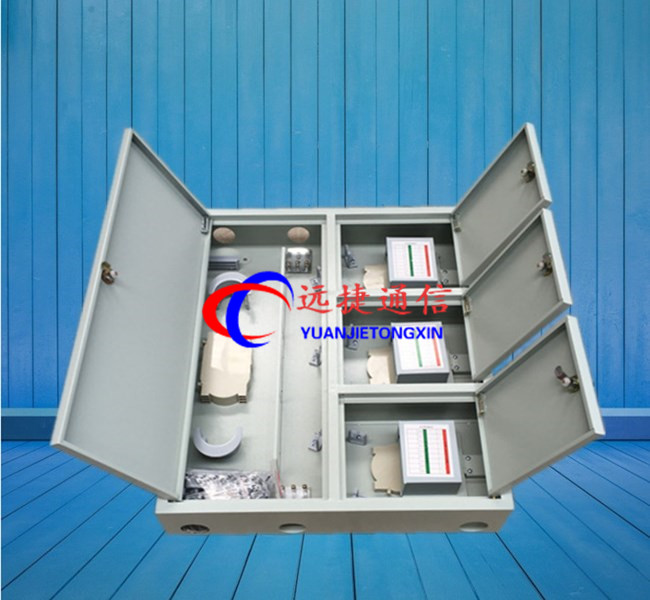

三合一光缆交接箱

I. 概述

光缆交接箱用于在光纤接入网中实现骨干光缆与分配光缆的连接，分配和调度. 广泛用于光纤接入网线和CATV网线项目.

第二个主要功能

1. 机柜采用国际高强度SMC材料制成，经高温成型，使用寿命长，抗老化，抗辐射；表面不需要任何保护，并具有全天候保护.

2. 箱体厚实光纤交接箱如何，具有良好的隔热效果，可有效防止箱体中水蒸气的凝结

3. 箱门采用特殊的密封门封，防水门锁和三点门销锁，安全可靠，密封性好.

4. 采用12芯熔接线集成模块.

5. 适用于安装FC，SC，LC，ST光纤适配器.

6. 有可靠的光缆固定和接地保护装置.

7. 适用于单芯和带状光缆的末端.

8. 有效实现移动，联通和电信的融合. 大大节省了施工空间和施工强度.

9. 机柜的防护等级符合GB / T4208-1993标准中的IP65要求.

10. 美观大方光纤交接箱如何，线条清晰，防腐防水性能好，使用寿命长.

11. 光缆交接箱规格: 48芯，72芯，96芯，144芯，288芯，360芯，432芯，576芯，648芯，720芯，864芯，1152芯.

三个. 功能要求:

1. 光缆固定和保护功能

应具有光缆通道，固定和保护装置. 该设备将光缆引入并固定在机架上，并保护光缆的芯免于损坏. 光缆的金属部分与机器绝缘，固定光缆的金属护套和加强芯应可靠地连接到高压保护接地装置.

2. 光缆端接功能

应提供光纤终端设备，以方便光纤芯线和尾纤连接的操作，施工，安装和维护. 它可以固定并保护接头笔直而无位移，避免外力的影响，并确保螺旋光缆的芯线和尾纤不被损坏.

3. 线调整功能

通过光纤跳线连接器连接器. 它可以快速方便地在光缆中分配光纤芯号，并更改光传输系统的路径顺序.

4. 光纤芯和尾纤的保护功能

剥去光缆后，光纤芯上有一个保护装置，将其固定后再引入光纤终端装置中.

5. 容量

每个机架容量和单位容量应在产品企业标准中指定. 光纤终端设备，尾纤线圈设备，适配卡，尾纤和适配器应在满负荷的范围内. 可以配置为一整套.

四，使用，维护

1. 如何使用门锁:

1.1. 打开门: 将钥匙的末端插入门锁板的中间，逆时针旋转半圈，然后按PUSH键打开门.

2. 光缆介绍

2.1在设备的正面进行光缆的引入. 设备底部有几个剔除孔. 引入光缆后，可以将使用的孔敲开.

2.2引入光缆后，用附件中提供的密封腻子插入光缆孔.

2.3引入光缆后，打开光缆分支箱到主光缆，用软管夹可靠地固定光缆，然后固定加固芯，然后剥开光缆，剥去长度剥皮后约2米，光纤芯被光纤芯保护管穿透并保护，然后将光缆的铠装层和增强芯分别引出地面. 对于分配光缆，可以直接使用软管夹将其可靠地固定，然后将其剥去并接地，卸下松散的管子，然后套上芯线保护管.

2.4中继线和分配电缆的芯线分别穿过下梁左侧的孔，并用尼龙束线带从左到右依次固定在适当位置上盒子的侧面. 穿过的光缆的光纤芯线进入右盘状光纤板后面的穿过光纤存储熔接设备.

3.1拉出集成的融合托盘，将保护盖扣在托盘上，然后卸下融合盖；

3.2根据色谱顺序，将尾纤可移动连接器连接到下部底座适配器的相应端口，然后将尾纤自然地缠绕到上部熔断器盖上的电缆口；

3.3关闭融合盖.

4. 光纤熔合

4.1将盒子左侧的固定主干和分配光纤引入融合盖，并根据拉出集成托盘的位置预留一定的长度，以确保可以轻松地推动集成托盘in. 入口由尼龙制成扎带固定；

4.2从焊接盖中间的电缆孔引入尾纤；

4.3将尾纤和外部电缆芯盘绕并整齐地固定在盖板的外环上，然后将裸光纤引入融合芯片以进行融合. 在融合过程中，融合接头由热缩管保护. 融合完成后，戴上保护罩.

技术参数: 工作温度: -30〜+ 60度，

储存温度-40〜+ 60度；

箱门开启角度: 180°；

大气压: 70Kpa-106Kpa;

光电性能:

插入损耗≤0.2dB；附加损耗≤0.2dB;

回波损耗≥45dB;

附加损耗≤5dB;

插拔耐用寿命> 1000次；

电气性能: 绝缘电阻≥1000MΩ500V（直流；

电气强度: 可承受3000V（直流电）/ 1min，无击穿/飞弧现象；

适用性指标:

标称工作波长850nm \ 1310nm \ 1550nm;

光缆符合GB / T11819和GB / T7424规范;

光纤连接器符合GB12507及相关标准和规范；

前面的操作和安装速度非常快，可以将分路器插座板翻转，可以存放蝶形光缆，便于光缆的维护和多次维护.

配置2个标准刀片分配器安装插槽，可以安装2个1: 4/1: 8个刀片分配器；

外观尺寸: 壁挂式: 145 * 630 * 800MM；

马赛克类型: 壁尺寸145 * 580 * 750MM外壁尺寸145 * 630 * 800MM;

产品重量: 壁挂式: 22KG，镶嵌式: 21KG；

宁波远捷通信技术（电信，移动，联通，广播电视）产品涵盖以下领域

华北地区的宽带网络: 山东，江苏，安徽，江西，浙江，福建，上海

华南地区的宽带网络: 广东，广西，海南

华中地区的宽带网络: 湖北，湖南，河南

华北地区的宽带网络: 背景，天津，河北，山西，内蒙古

西南宽带网络: 四川，云南，贵州，西藏，重庆

西北宽带网: 宁夏，新疆，青海，陕西，甘肃

中国东北的宽带网络: 辽宁，吉林，黑龙江
