光纤接口连接器的种类

光纤接头

FC 圆型带螺纹(配线架上用的最多)

ST 卡接式圆型

SC 卡接式方型(路由器交换机上用的最多)

PC 微球面研磨抛光

APC 呈8度角并做微球面研磨抛光

MT-RJ 方型,一头双纤收发一体( 华为8850上有用)

光纤模块:一般都支持热插拔,

gbic giga bitrate interface converter, 使用的光纤接口多为sc或st型。gbic是gigabit interface converter的缩写，即千兆接口转换器，是将千兆位电信号转换为光信号的接口器件。光口一般都是通过光纤线缆来进行数据传输，接口模块一般为sfp(传输率2gb/s)和gbic(1gb/s),对应的接口为sc和lc。

SFP 小型封装GBIC,使用的光纤为LC型

使用的光纤:

单模: L ,波长1310 单模长距LH 波长1310,1550

多模:SM 波长850

SX/LH表示可以使用单模或多模光纤

--------------------------------------------------------------------------------

在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等mtrj光纤连接器，其含义如下

“/”前面部分表示尾纤的连接器型号

“SC”接头是标准方型接头，采用工程塑料，具有耐高温mtrj光纤连接器，不容易氧化优点。传输设备侧光接口一般用SC接头

“LC”接头与SC接头形状相似，较SC接头小一些。

“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下[!21ki@][@21ki!]

!]

“/”后面表明光纤接头截面工艺，即研磨方式。[!21ki@][@21ki!]

“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。

“SC”表示尾纤接头型号为SC接头，业界传输设备侧光接口一般用用SC接头，SC接头是工程塑料的，具有耐高温，不容易氧化优点； ODF侧光接口一般用FC接头，FC是金属接头，但ODF不会有高温问题，同时金属接头的可插拔次数比塑料要多，维护ODF尾纤比光板尾纤要多。其它常见的接头型号为：ST、DIN 、FDDI。[!21ki@][@21ki!]

“PC”表示光纤接头截面工艺，PC是最普遍的。在广电和早期的CATV中应用较多的是APC型号。尾纤头采用了带倾角的端面，斜度一般看不出来，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号。表现在画面上就是重影。尾纤头带倾角可使反射光不沿原路径返回。一般数字信号一般不存在此问题。[!21ki@][@21ki!]

还有一种“UPC”的工艺，它的衰耗比PC要小，一般有特殊需求的设备其珐琅盘一般为FC/UPC。国外厂家ODF架内部跳纤用的就是FC/UPC，提高ODF设备自身的指标。

光纤接口

光纤接口是用来连接光纤线缆的物理接口。通常有SC、ST、FC等几种类型，它们由日本NTT公司开发。FC是Ferrule Connector的缩写，其外部加强方式是采用金属套，紧固方式为螺丝扣。ST接口通常用于10Base-F，SC接口通常用于100Base-FX。

4、采用led作为发光光源，高配可选择激光光源，照射距离可达500米。外在衰减一般是由光纤铺设时变型、光纤与光源耦合损耗以及光纤之间连接损耗造成的。散射温度效应：当激光脉冲在光纤中传播的过程中与光纤分子相互作用，发生多种形式的散射，如瑞利散射、布里渊散射和喇曼散射等，其中喇曼散射由两种不同波长的光组成，一个比光源波长长的光，称为stokes光，和一个比光源波长短的光，称为...。

另外，光缆的接头部分也有两种，一种SC接口为1GB接口还有一种为LC接口为2GB接口。

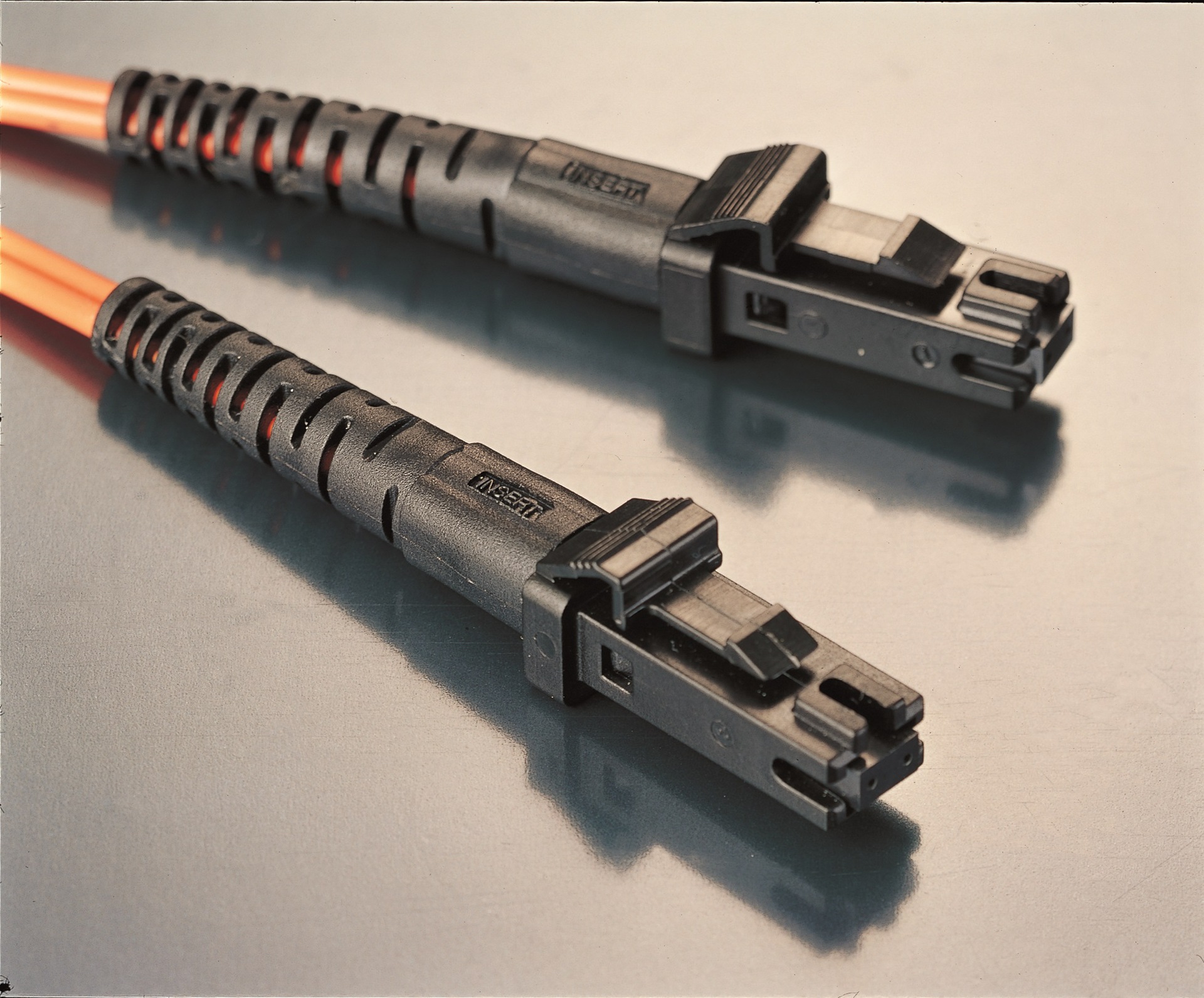

连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，具体的外观参见下图
