直流分流器的原理作用?分流器精度?分流器的作用及应用范围是什么？

你是否正在寻找关于分流器的作用的内容？让我把最趣味的东西奉献给你：

分流器是根据直流电流通过电阻时在电阻两端产生电压的原理制成。
分流器广泛用于扩大仪表测量电流范围，有固定式定值分流器和精密合金电阻器，均可用于通讯系统、电子整机、自动化控制的电源等回路作限流，均流取样检测。

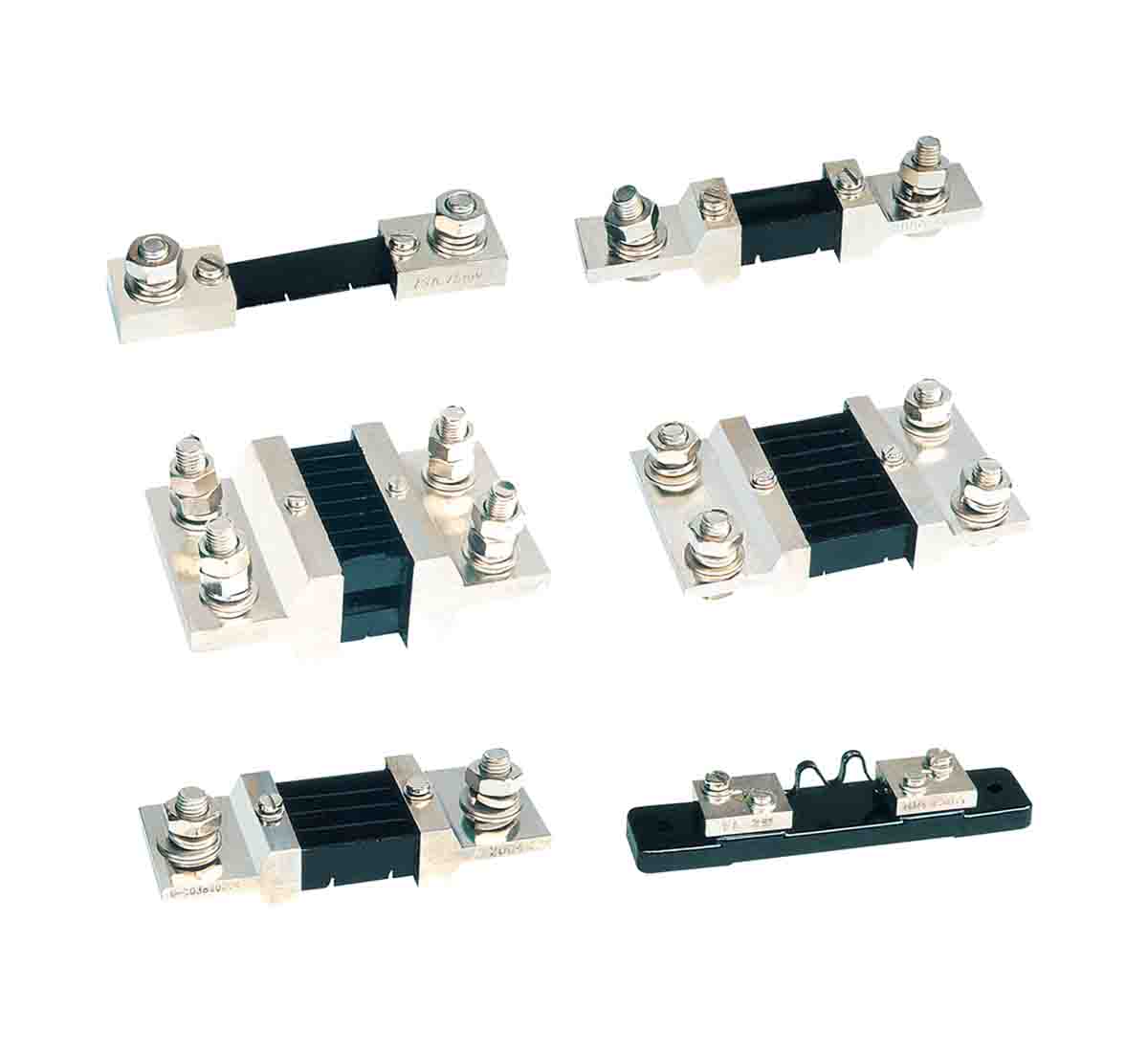

用于直流电流测量的分流器有插槽式和非插槽式。 分流器有锰镍铜合金电阻棒和铜带，并镀有镍层。其额定压降是60mV，但也可被用作75、100、120、150及300 mV。
插槽式分流器额定电流有以下几种：5 A, 10 A, 15 A, 20 A 和 25 A
非插槽式分流器的额定电流从30 A 到 15 kA 标准间隔均有。
分流器是测量直流电流用的；
分流器实际就是一个阻值很小的电阻，当有直流电流通过时，产生压降，供直流电流表显示；
直流电流表实际是电压表，满度值75mV；
直流电流表和分流器是配套使用的；
比如：100A电流表配套的分流器阻值为0.00075欧；
即100A*0.00075欧=75mV；
50A电流表配套的分流器阻值为0.0015欧；
50A*0.0015欧=75mV，。
要测量一个很大的直流电流,例如几十安培,甚至更大,几百安培,我们没有那么大量程的电流表进行电流的测量,怎么办?这就要采用分流器.分流器是一个可以通过大电流的精确电阻,当电流流过分流器时,在它的两端就会出属或合金的，也连接端子；其直流电阻是严格调好的；串接在直流电路里，直流电流过分流器，分流器两端产生毫伏级直流电压信号，使并接在该分流器两端的计量表指针摆动，该读数就是该直流电路里的电流值。所谓分流，即分一小的电流去推动表指示，该小电流（mA)与大回路里的电流(1A-几十A）比例越小，电流表指示读数的线性就越好，也更精确。
这是电工电路的常用产品，防雷有分流措施。
