本仪器如出现故障，先按下节故障信息提供的措施处理，如仍不能排除，则返回生产厂家维修。用户请勿自行拆卸、修理。送回生产厂家进行检修的仪器，应随同附上保修卡及随机配备的标准样板，并说明故障现象。

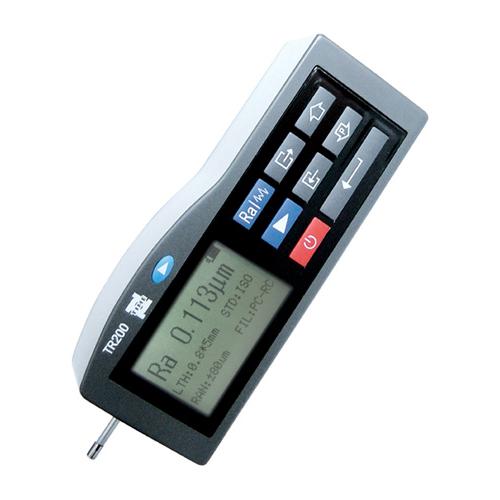

5.2 时代TR200手持式粗糙度仪的故障信息

表6

4.电池开关

如下图所示，在仪器底部的开关为电池开关。

１、充电时，电池开关必须处于ＯＮ的位置，否则充不上电。

2、长期不用时，请将电池开关置于ＯＦＦ位置。

3、仪器出厂时，电池开关置于ＯＦＦ位置，用户使用时需要先将电池开关置于ＯＮ位置，打开电池开关后仪器如果不开机，按一下开关键即可。

4、如遇仪器工作不正常，关机、开机仍不能解决问题时，可关闭电池开关，过１０秒钟后再开。

5．时代TR200手持式粗糙度仪的参考资料:

5.1轮廓和滤波器

5.1.1轮廓

不滤波轮廓：传感器从被测表面拾取的、未经过滤波的轮廓信号。

滤波轮廓：原始轮廓经过滤波器去除波度成份后的轮廓信号。5.1.2滤波器

RC：传统的二阶RC滤波器，有相位差；

PC-RC：相位修正的RC滤波器；

GAUSS（高斯滤波器）：DIN4777

D-P（直接轮廓）：采用最小二乘法中线。

5.2驱动行程长度

5.3TR200粗糙度参数定义

5.3.1轮廓算术平均偏差Ra:在取样长度内轮廓偏距的算术平均值。

5.3.2轮廓均方根偏差Rq:在取样长度内轮廓偏距的均方根值。

5.3.3微观不平度十点高度Rz:在取样长度内5个最大的轮廓峰高的平均值与5个最大的轮廓谷深的平均只值之和。

5.3.4轮廓最大高度Ry（ISO）:在取样长度内轮廓峰顶线和轮廓谷底线之间的距离。

Ry（DIN）的计算方法为，先算出每个取样长度内轮廓峰顶线和轮廓谷底线距离的值，然后取这些值中的最大者，即为评定长度内的Ry（DIN）。

5.3.6轮廓峰谷总高度Rt:在评定长度内轮廓峰顶线和轮廓谷底线之间的距离。

5.3.7轮廓最大峰高Rp:在取样长度内从轮廓峰顶线至中线的距离。

5.3.8轮廓最大谷深Rm:在取样长度内从轮廓谷底线至中线的距离。

5.3.9轮廓微观不平度的平均间距Sm:在取样长度内轮廓微观不平度的间距的平均值。

5.3.10轮廓的单峰平均间距S:在取样长度内轮廓的单峰间距的平均值。

5.3.11轮廓支承长度率tp:轮廓支承长度与取样长度之比。

5.3.12轮廓的偏斜度Sk:幅度分布不对称性的量度。在取样长度内以n个轮廓偏距的平均值来确定，并由下式给出。

5.3.13第三峰谷高度平均值R3z:R3z是在评定长度内的每个取样长度上的第三个轮廓峰高与第三个轮廓谷深之和的平均值。

6.附表：屏幕显示放大倍数:

因本文档里的部分内容不能显示，下载更详细的使用说明书,请点击下方的“附件”中的文章标题打开后并保存，可直接进行下载。
