摘要:TR200手持式粗糙度仪适用于生产现场,可测量多种机加工零件的表面粗糙度,根据选定的测量条件计算相应的参数,在液晶显示器上清晰地显示出全部测量参数和轮廓图形。

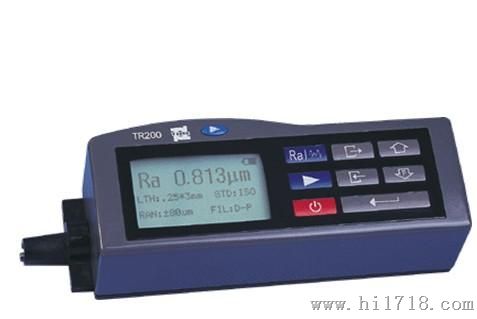

时代TR200手持式粗糙度仪的使用说明

1.1时代TR200手持式粗糙度仪的测量原理:

测量工件表面粗糙度时，将传感器放在工件被测表面上，由仪器内部的驱动机构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏整流器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP芯片将采集的数据进行数字滤波和参数计算，测量结果在液晶显示器上读出，也可在打印机上输出，还可以与PC机进行通讯。

1.3时代TR200手持式粗糙度仪的基本连接方法:

1.3.1传感器装卸:

安装时，用手拿住传感器的主体部分，按图1-2所示将传感器插入仪器底部的传感器连接套中，然后，轻推到底。拆卸时，用手拿住传感器的主体部分或保护套管的根部，慢慢地向外拉出。

提示：

1、传感器的触针是本仪器的关键零件，应给予高度重视。

2、在进行传感器装卸的过程中，应特别注意不要碰及触针，以免造成损坏，影响测量。

3、在安装传感器时，应注意连接要可靠。

1.3.2电源适配器及电池充电

当电池电压过低时，即显示屏上的电池电压提示符显示电压过低并出现闪烁时，应尽快给仪器充电。充电时，先将仪器底部的电池开关置于ON的位置，再按图1-3所示将电源适配器的电源插头插入仪器的电源插座中，然后将电源适配器接到220V 50Hz的市电上，即开始充电。电源适配器的输入电压为220伏交流，输出6伏直流，最大充电电流约500毫安，最长充时间约2 .5小时。时代tr200本仪器采用的是锂离子充电电池，无记忆效应，可以随时充电，充电时仪器可照常工作。

时代TR200手持式粗糙度仪的测量前的准备:

a. 开机检查电池电压是否正常；

b. 擦净工件被测表面；

c. 参照图2-1、图2-2，将仪器正确、平稳、可靠地放置在工件被测表面上；

d.参照图2-3，传感器的滑行轨迹必须垂直于工件被测表面的加工纹理方向。

1.3.3打印

说明：本仪器仅使用时代TA系列打印机。时代tr200TA210仅打印测量参数值，TA220s可打印测量参数值、轮廓图形及tp曲线。将打印机的波特率设置为9600。

1.5与PC机通讯

与PC机通讯之前，按图2-25所示，用本仪器附带的通讯电缆，将仪器与PC机的串行接口连接好，并在PC 机上进入本仪器的专用操作软件Data View 。

说明：将本仪器与PC机通讯，需使用时代Data View专用软件。操作方法请阅读软件使用说明书。

测量平台:

使用TA系列测量平台，可更方便地调整仪器与被测工件之间的位置，操作更加灵活、平稳，使用范围更大，可测量复杂形状零件表面的粗糙度。与TA系列测量平台连用时，可更加精确地调整针位，测量更平稳。当被测表面Ra值较小时，建议使用测量平。

1.6接长杆:

使用接长杆，可增加传感器进入工件内部的深度，接长杆的长度为50mm。

1.7曲面传感器:

使用曲面传感器，可测凸凹曲面工件的表面，如图所示。

3.时代TR200手持式粗糙度仪的日常维护与保养：

避免碰撞、剧烈震动、重尘、潮湿、油污、强磁场等情况的发生；

传感器是仪器的精密部件，应精心维护。每次使用完毕，要将传感器放回包装盒中；

随机标准样板应精心保护，以免划伤后造成校准仪器失准。3.1时代TR200手持式粗糙度仪的故障处理
