当电池E慢慢充到4．2V左右时，集成块IC1的6脚电位也达到其内部的参考电压1．8V。此时，集成块IC1内部电路动作，使其8脚电压输出高电平，三极管VT3截止，充电指示灯LED1不再闪烁发光而熄灭，布满指示灯LED2(绿)由灭变亮。

3．稳压保护电路

该电路主要由三极管VT1、稳压二极管VDZ1等组成。

过压保护：当输出电压升高时，在变压器T的1-2反馈绕组端感应的电压就会升高，则电容C2所充电压升高。当电容C2两端电压超过稳压二极管VDZ1的稳压值时，稳压二极管VDZ1击穿导通，三极管VT2的基极电压拉低，使其导通时间缩短或迅速截止，经开关变压器T1耦合后，使次级输出电压降低。反之，使输出电压升高，从而确保输出电压稳定。

过流保护：在接通电源瞬间或当某种原因使三极管VT2的电流过大时，在R5、R6上的压降就大，使过流保护管VT1导通，VT2截止，从而有效防止开关管VT1因冲击电流过大而损坏。同时电阻R6上的压降，使电容C2两端电压升高，此后过流保护过程与稳压原理相同，这里不再重复。三极管VT1是过流保护管，R5、R6是VT2的过流取样保护电阻。

二、常见故障检验

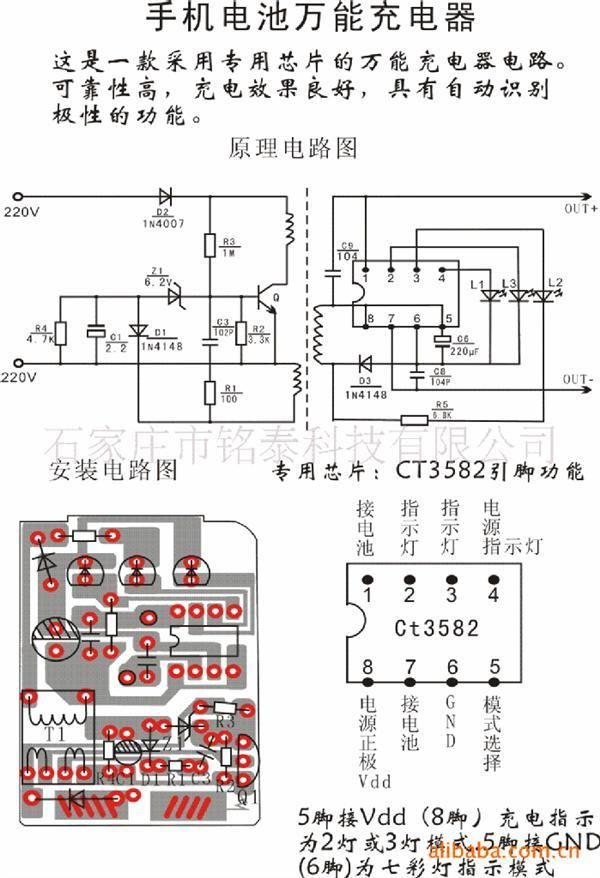

例1：接上待充电池及电源后，电源PW指示灯LED3及测试指示灯TEST LED4亮，而充电LED1及布满指示灯LED2不亮，无电压输出，不能给电池充电。手机万能充电器原理图

分析检验：这种故障多是充电器开关振荡电路没有工作所致。在实际检验过程中，发现开关管VT2和电阻R6损坏最多。一般情况下，电池E的充电电路工作电压较低，其元件损坏的概率不是很大，也就是开关变压器T1的次级之后电路的损坏概率不是很大。

例2：接上待充电池及电源后，各状态指示灯显示正常，但就是充不进电或充电时间长。

分析检验：这种故障多是三极管VT3(8550)损坏，用正常管子换上后，即可排除故障。假如三极管VT3正常，再用表测电容C3(100μF／16V)两端电压，正常在直流8．5V左右。若电压正常，应检查电阻R7或集成块IC1，集成块IC1各引脚正常参数如附表所示。若电压低，再测开关变压器T1次级输出电压，正常在交流5．5V左右。若电压正常，说明电容C3或整流二极管VD3损坏；若电压低，应检查开关变压器T1及其前级各元件。
