无线充电测试系统: 新能源汽车和可穿戴设备无线充电测试系统

用于新能源汽车和可穿戴设备的无线充电测试系统

JC-WPT9300是由北京东方中科集成技术独立开发的，用于新能源汽车，消费类电子产品和可穿戴设备的全自动无线充电测试和测量系统；

系统可以在多达六个自由度的状态下完成无线充电设备的效率评估. 具有可靠性高，精度高，配置灵活，易于维护，使用方便的特点. 它是用于无线充电设备的理想测试和测量系统. ;

JC-WPT9300的五个功能

➕设备图

JC-WPT9300评估了无线充电设备的效率和安全性.

（1）线圈耦合特性分析: 线圈耦合特性对无线充电系统具有重要影响；

（2）系统效率测量与分析: 测量和分析无线充电功率转换各个环节的效率；

（3）谐波测量分析: 谐波分量的比例越大，整个系统的效率越低，同时谐波会对整个系统造成不利影响；

（4）电压和电流相位测量与分析: 测量和分析无线充电电压和电流的相位角；

（5）温升和过热的测量: 在各种工作条件下测试系统的系统温升和过热；

（6）电磁泄漏测试: 在各种工作条件下测试系统的磁场泄漏；

（7）异物和温升测试；

JC-WPT9300测试测量设备可用于多种应用

（1）电动汽车的无线充电；

（2）对设备（例如手机）进行无线充电；

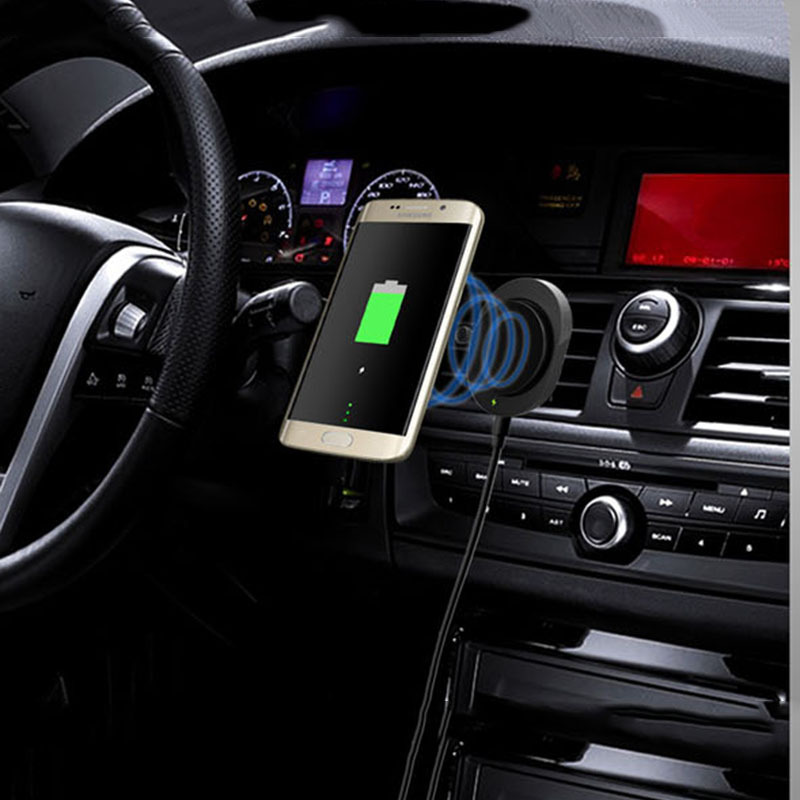

（3）车载无线充电设备；

（4）第三方检测机构的产品质量认证；

JC-WPT9300测试测量装置具有强大的系统功能

（1）测试过程的全自动和手动操作模式；

（2）无线充电线圈自动和手动精确定位功能；

（3）零点自动对准功能；

（4）2年免费维护功能；

（5）自动定位精度功能；

（6）无线充电设备的自动装卸功能；

（7）无线充电线圈的重量范围是0〜150kg;

（8）无线充电线圈的功率范围0〜30kw;

（9）任意选择3、4和6自由度来配置各种类型的测试系统；

（10）可选的伺服提升机构，减轻了人员的工作强度，为被测件的准确定位提供了可靠的保证；

（11）该系统具有抗电磁干扰的能力；

（12）人员安全保护；

JC-WPT9300测试测量设备的数据分析功能

（1）效率距离二维图: 您可以观察到X，Y和Z轴之间的线圈距离偏差对效率的影响；

（2）效率距离3D图: 观察X，Y和Z三个轴中两个轴之间的距离变化对效率的影响；

（3）效率-距离4D图表: 效率变化在X无线充电设备，Y和Z的三个轴上对效率的影响；

阶段分析

在无线充电系统的高频电路中，电压和电流之间的相位差会间接导致功率损耗，因此有必要分析电压和电流的相位以提高系统效率.

谐波分析

在无线充电系统中，高频谐波会影响系统的效率. 在无线充电系统中测量高频谐波有助于提高效率. 功率可以测量1.5MHZ的高频谐波并生成谐波分量图，如下图所示；

JC-WPT9300测试测量装置技术参数

系统模型定义

JC-WPT9300-CX-WY-PZ

CX: C3 / / C6； 3至6自由度；

WY: Y值表示重量等级；

PZ: Z值代表功率水平

X轴有效行程

±300（可选）

Y轴有效行程

±300（可选）

Z轴有效行程

±100（可选）

θ，Φ旋转角

±10（可选）

ψ旋转角

±180

平台移动分辨率

0.05mm和0.1°

翻译定位/重复定位精度

旋转定位/重复定位精度

±0.5°

用于安装线圈的工作表面材料

可调节夹具的非金属台面

检测线圈的最大尺寸

可选

设备尺寸

1500mm * 2300mm * 1350mm

使用环境要求

常温常温，相对湿度不超过80％无线充电设备，无强烈振动，无灰尘.

系统质量

约1000KG（包括试验台，电气测量装置，测控系统）

本地电源要求

单相220V，50Hz（无测试线圈电源）

额定功率

≤8千瓦

JC-WPT9300测试系统配置

序列号

名称

备注

JC-WPT9300测试台

数量: 1

JC-WPT9300电源设备

数量: 1

JC-WPT9300加载设备

数量: 1

JC-WPT9300功率

数量: 1

JC-WPT9300谐波

数量: 1

JC-WPT9300温度等信号采集装置

数量: 1

JC-WPT9300场强测试仪

数量: 1

JC-WPT9300耦合测试装置

数量: 1

JC-WPT9300控制系统

数量: 1
