机箱线怎么接主板DIY电脑机箱跳线与主板连接图解教程

电脑组装其实并不难。对于一个DIY老手来说，3次组装就可以了，但是对于新手来说，最大的难点就是主板和机箱之间的跳线连接。那么电脑主板的跳线怎么接呢？下面小编将分享一个图文教程，教大家如何连接电脑机箱和主板跳线。

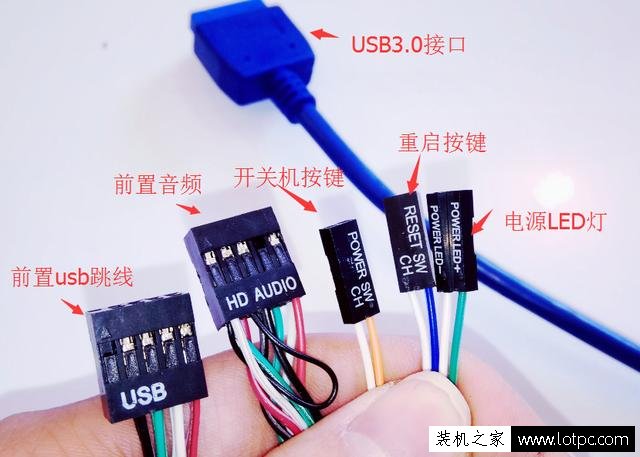

本机壳上的跳线如下，包括前置USB跳线、前置音频（HD AUDIO）、开关按钮（POWER SW）、复位按钮（RESET SW）、电源LED灯（Power LED），另外，有一个硬盘指示灯（HDD LED {下图缺一个}），如下图所示：

电脑机箱和主板跳线

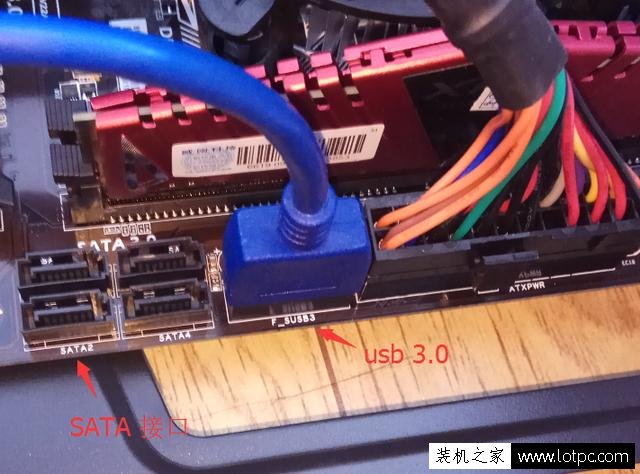

首先将USB3.0插入主板的usb3.0端口。不要担心万无一失的设计。反插的话就不能插入了。

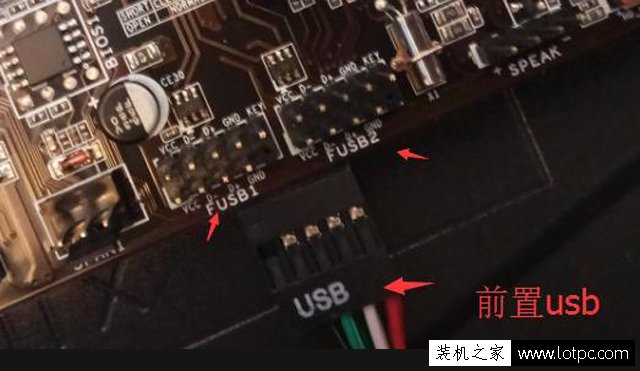

我们再次插入前置USB接口和前置音频接口。这些接口也被设计为万无一失。因此，如果出错，则无法插入。首先插上USB接口。带有USB标志的接口对应主板上的USB标志接口。

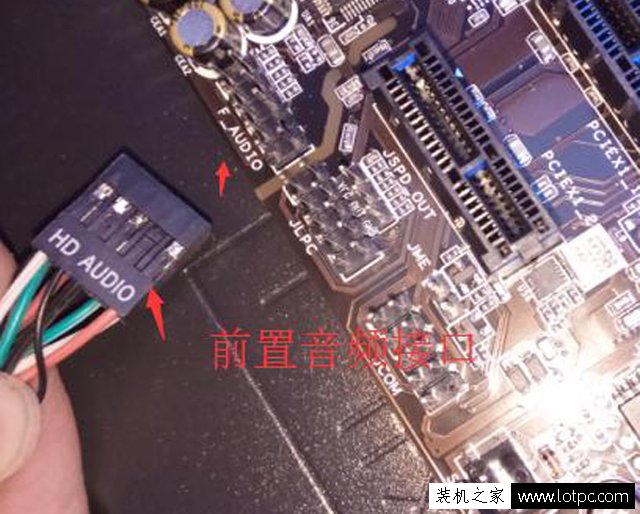

HD AUDIO前置音频接口与主板上的AUDIO标志相连。如果没有插入，机箱正面的耳机插孔就没有声音。

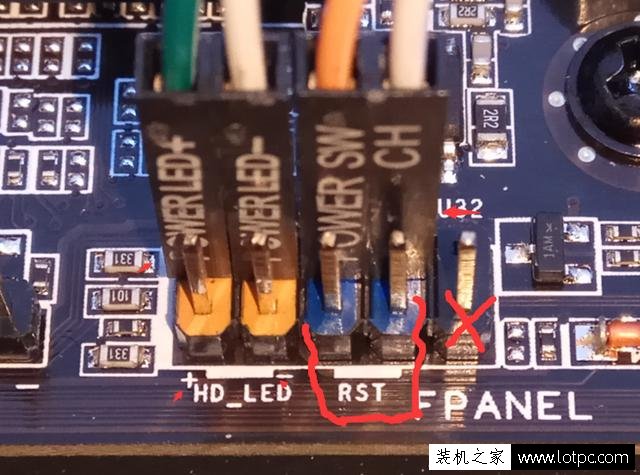

好的，下面开始插入开关跳线，主板上有明确的标记，按照标记插入即可：

LED灯分为正极和负极。彩色线为正极，白线为负极，请勿插错。后果将是灾难性的。

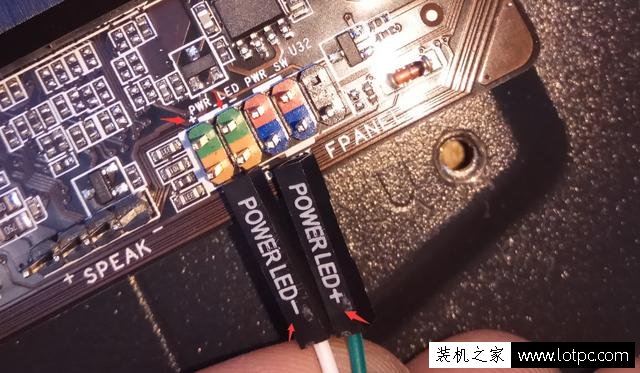

记住，白色的跳线是负极，插在右边，如下图所示。

以上是安装者分享的电脑机箱与主板跳线连接图文教程。如果您的机箱和主板上的跳线无法连接，您可以参考上图教程。
