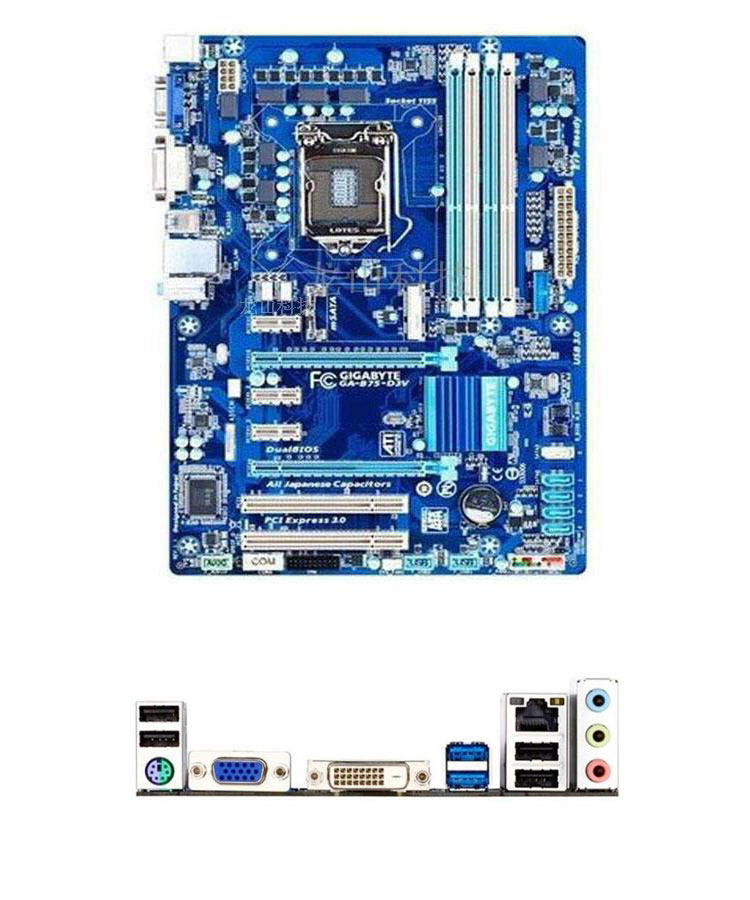

主板跳线的连接方法是新手。从头开始组装您自己的计算机并不容易。也许您知道在哪里插入CPU和内存，但是当遇到成排的复杂跳线时，许多新手都不知道如何开始。打开钥匙并不是什么难事，请记住，当您第一次看到计算机时，JS将主板上的CPU，内存，图形卡等插入计算机，然后从口袋里掏出自己的钥匙（或者只是找到一个钥匙）。螺钉）轻轻触摸主板侧面是否可以运行计算机？您感到惊讶吗（无论如何我还是第一次感到惊讶）！面对全新的主板，JS始终可以在1、2分钟内连接主板上的密集跳线，而无需阅读任何手册。您认为他是大师吗？哈哈，在阅读了今天的文章之后，您会觉得这不值得一提，只要记住一点，您就可以完全记住它，而无需阅读主板上所有跳线的秘密。手册。这称为真正的跳线。首先，让我们纠正一个概念性问题。实际上，主板上需要连接的排针不被称为“跳线”，因为它们根本无法实现跳线的功能。真正的跳线是两个/三个针脚，上面有一条小的“跳线”，应该称为“跳线”，它可以起到硬件更改设置，频率等作用；机箱和机箱的连接销根本不能扮演这个角色，因此从真正的意义上讲，它们应该被称为面板连接销，但是由于它们在外观上与“跳线”没有太大区别，因此我们通常将它们称为“跳线”电线“”。

好的，今天我们要谈论的是这里。只要您仔细阅读本文，我相信以后您就不会再为主板上复杂的跳线所困扰。当然，某些主板上可能还有其他定义的跳线，例如外部1394接口。这些具有非常明显的迹象，并且基本上连接是集成的，只需直接插入即可，这并不困难，在这里我们不会对这些较少使用的跳线做太多的事情。阅读本文之后，连接大量电线将非常容易。至于谁是第一个将面板连接到名为“的人”的人，我相信没人能确定跳线的人。但是，既然每个人都这么称呼，并且每个人都习惯了，我们将不再追求因此，在本文中，我们仅将面板连接引脚称为跳线。为了便于理解，让我们从机箱中的连接线开始，一般来说，文本用于标记每组连接线的定义。机箱中连接线上的连接线，但是如何识别这些标记是我们要解决的第一个问题，实际上，这些线上的标签都是相关的英文缩写，这并不难记住。一个接一个（每个图片下面都有相关的介绍）！电源开关：POWER SW英文全名：Power Swicth可能的名称：POWER，POWER SWITC H，ON / OFF，POWER SETUP，PWR等功能定义：Power on button on机箱正面电源指示灯：+ /可能的名称：POWER L ED，重置/重启开关（例如PLED，P WR LED，SYS LED）：RESET SW英文全名：Reset Swicth可能的名称：RESET，Reset Swict h，Reset Setup，RST等。功能定义：前面板上的Reset按钮机箱。硬盘状态指示灯：HDD LED全英文：硬盘驱动器发光二极管可能的名称：HD LED警报：SPEAKER可能的名称：SPK功能定义：主板故障警报音频电缆：AUDIO可能的名称：FP AUDIO功能定义：正面机箱的安装不用说，与正面USB接口的连接通常是整体。阅读以上简单的图形介绍之后，每个人都必须已经了解机箱上这些连接的定义。实际上，这确实很简单。一些非常非常简单的英文缩写。

在下一页上，我们将了解主板上的“跳线”。实际上，机箱上的电线并不可怕。超过80％的初学者认为最麻烦的是主板上跳线的定义，但这真的那么可怕吗？答案是否定的！这有很多规则。正是由于这些规则，我们才能相互推论。无论哪种品牌的主板，都无需阅读手册即可插入复杂的跳线。 ●跳线的第一个销钉在哪里？要学习跳线方法，我们必须首先了解跳线在哪里开始计数。这实际上非常简单。在主板上（与所有主板设备相同），跳线末端始终有一个较厚的打印框架，应该从此处开始计算跳线。找到较厚的打印框后，只需从左到右，从上到下进行计数。如下所示。 ●9Pin开关/重置/电源指示灯/硬盘指示灯定义。该主板与上图中的主板相同。两者都使用9Pin定义开关/重置/电源灯/硬盘灯，而9Pin开关/重置/电源灯/硬盘灯跳线是当前最受欢迎的方法。市场上超过70％的品牌使用这种方法，并且逐渐成为一种标准，尤其是由多家主要代工厂为渠道制造商推出的主板。此方法甚至超过90％。 9针面板连接跳线，上图是9Pin定义开关/复位/电源灯/硬盘灯的。此处应注意，第9针未定义，因此在插入跳线时无需将其插入。一个。

连接时，只需按照上图进行连接，这非常简单。其中，电源开关（Power SW）和复位开关（均与正极和负极无关），两个指示灯需要区分正极和负极，正极按方向连接靠近第一个针脚（即，有打印粗线的方向）。您能区分这根线的正极和负极吗？我几乎忘了提到机箱上的电线也很容易区分正极和负极。通常，彩色线是正极，黑/白线是负极（接地，有时用GND表示）。在学习并记住此页面的内容之后，您可以连接大多数主板的开关/重置/电源指示灯/硬盘驱动器指示灯。现在，您可以在您的情况下拔下并插入电缆的这一部分。上。请务必记住安排！为了使每个人都更容易记住，在这里我们使用4句话来总结9Pin来定义开关/重置/电源指示灯/硬盘指示灯的位置：1、将电源插头插入缺少的引脚旁边2、插入与复位相反的电源3、将电源指示灯插入电源旁边，负极靠近电源跳线4、，并在复位旁边插入硬盘灯，负极磁极靠近复位跳线。相信您一定要记住！ ●典型的ASUS主板接线方法安装机器时，很多朋友会优先考虑ASUS主板，但是ASUS主板接线的规则通常与我们在上一页中讨论的不一样，但它们也很有代表性，因此我们让我在这里单独谈谈。上图是华硕主板上这种接线的（红点表示没有插针），实际上很容易记住。

此处应注意，某些情况下的PLED是3Pin插头，但实际上只有两根电线需要连接到3Pin PLED引脚。上图中的虚线部分专门连接到3Pin PLED插头。让我们在下面找出这个规律。首先，SPEAKER的定律是最明显的，4Pin在一起，除了SPeaker之外什么也不能插入。因此，当我们将来看到这种引脚时，我们首先确定SPeaker的位置。然后，如果一起有3Pins，则必须将其连接到电源指示灯，因为只有电源指示灯可能会出现3Pin；否则，电源指示灯将显示为3Pin。第三，90％的电源开关在中间是两个独立的引脚，当然，您也可以自己使用短导线连接这两个引脚。如果打开，则证明已插入POWER。也可以使用相同的方法测试它旁边的Reset。其余的当然是硬盘驱动器指示灯。请注意，电源指示灯和硬盘驱动器工作状态指示灯必须为正负极。实际上，插错电源线都没关系，但是它不会亮起，也不会损坏主板。 ●其他不规则的主板接线方法：除了我们上面提到的以外，还有一些主板接线规则并不明显，但是除了接线方式以外，这些主板在接线旁边也有明显的标记（实际上，大多数主板上都有标记） ，并且按颜色区分了引脚的底部，如上所示。

遇到此类主板时，只需按照徽标插入电缆即可。现在看来，我相信您已经了解使用按键打开电话的安装程序的秘密。实际上，这是POWER相应引脚的短连接，这非常简单。 ●前置USB前置USB的接线方法实际上非常简单。如今，一般情况下，整个机箱都具有前置USB连接。您只需要在主板上找到相应的针脚并将其插入即可。一般来说，主板上的前端USB引脚当前使用9Pin接线，并且侧面上有明显的USB2.0标志。在主板上找到前端USB引脚也非常简单。如今，主板通常具有两套或两套以上的前置USB引脚（如上图所示）。当寻找前端USB时，您只需要看到这个9针，并且当同时有两组或两套以上的针时，您基本上可以确定这是前端USB针，并且在附近有一个徽标。母板。现在，一般情况下的正面USB连接搜索就是这种集成类型。总共有8条线，分别是VCC，Data +，Data-和GND。不用说，这种集成只是插入它的问题。如果将它们分开，则它们通常以红色，白色，绿色和黑色的顺序连接。尽管上图所示的行已集成，但也按红色，白色，绿色和黑色进行了排序。

●前端音频连接方法。由于前端音频仅在过去两年才变得流行，更不用说用户了，即使是许多已安装的技术人员也不太可能连接前端音频线，甚至邵JS都不直接开玩笑说他不会收到正面声音。因此，如果前置音频很难连接，我们来看一下。从目前市场上的主板来看，前音频引脚的排序已成为固定标准（如上所示）。从图中可以看出，前置音频有9个引脚，但它们占据了10个引脚，第8个引脚留空。 2上图是典型的前置音频连接。实际上，前置音频总共只需要连接7条线，即上图中的7条线。在主板的针脚一侧，只要我们了解每个针脚的定义，就可以轻松连接前置音频。让我们看一下主板上每个引脚的定义：1——麦克风输入/ MIC（麦克风输入）2——GND（接地）3——麦克风电源/麦克风VCC / MIC BIAS（麦克风电压）4——无引脚5——LINE OUT FR（右前音频输出）6——LINE OUT RR（右后音频输出）7——NO引脚8—​​—NO引脚9——LINE OUT FL（左前音频输出）10— —LINE OUT当RL（左后音频输出）连接到前音频时，您只需要根据上述定义连接相应的线即可。

实际上，在某些情况下，第5和第6引脚，第9和第10引脚通过电线连接，可以达到相同的效果。似乎有很多行，但也很容易记住。您可能希望遵循作者记住的方法。首先记住前三个，第一个是麦克风输入，第二个接地，第三个是麦克风电压，然后将第5和第6引脚连接到右侧通道，将第9和第10引脚连接到左侧渠道。从上到下依次是麦克风输入，麦克风电压，右声道，左声道和地。记住这个容易吗？
