电脑机箱与主板跳线接法图解，新手装机必看！

电脑组装其实并不难。对于一个DIY老手来说，三倍五除二可以组装，但是对于新手安装来说，最大的难点就是主板和机箱之间跳线的连接，那么电脑主板如何连接跳线呢？下面小编将分享一个图文教程，教你如何连接电脑机箱和主板跳线。

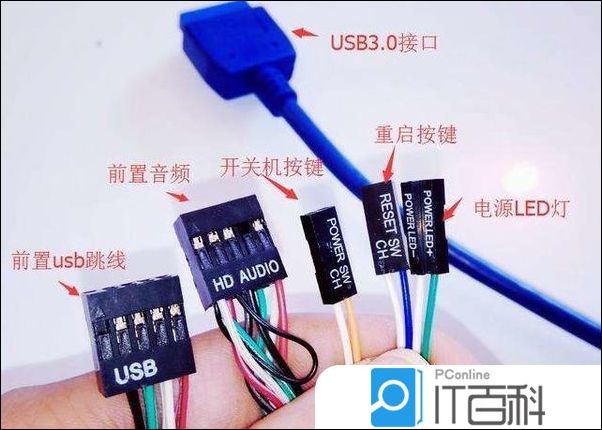

本机壳上的跳线如下，包括前置USB跳线、前置音频（HD AUDIO）、开关按钮（POWER SW）、重启按钮（RESET SW）、电源LED灯（Power LED）），另外到硬盘指示灯（HDD LED {下图缺一个}），如下图：

电脑机箱和主板跳线

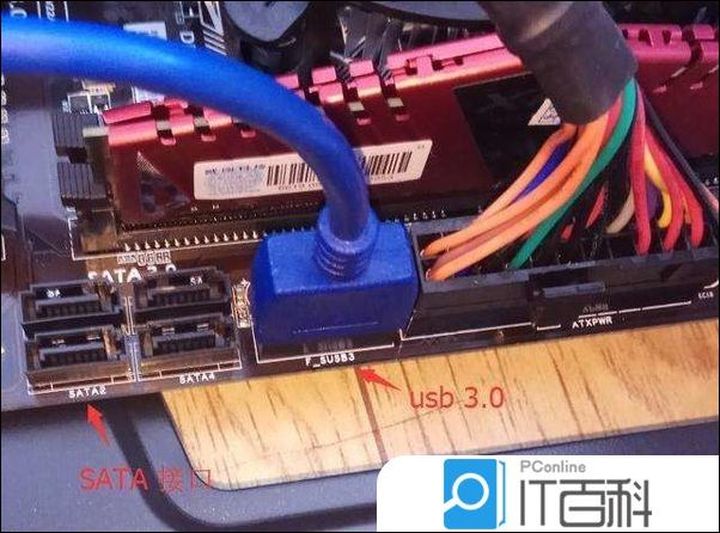

首先将USB3.0插入主板usb3.0端口，放心有万无一失的方案，插反了就插不上。

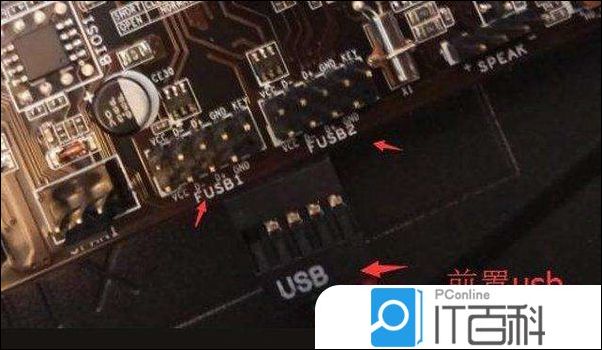

我们再次插入前置USB接口和前置音频接口。这些接口也是为防呆设计的。因此，如果出错，则无法插入。首先插上USB接口。带有USB标志的接口对应主板上的USB标志接口。

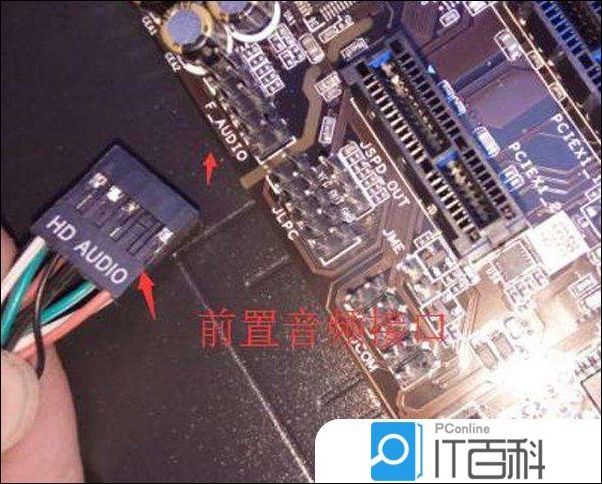

HD AUDIO前置音频接口与主板上的AUDIO标志相连。如果没有插入，机箱正面的耳机插孔就没有声音。

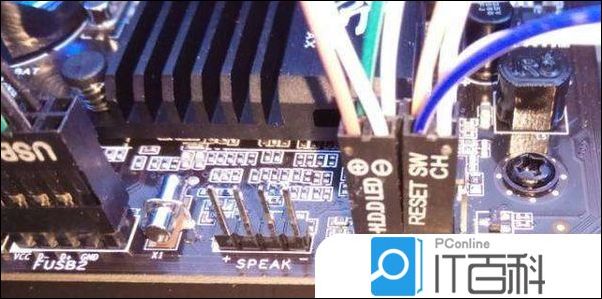

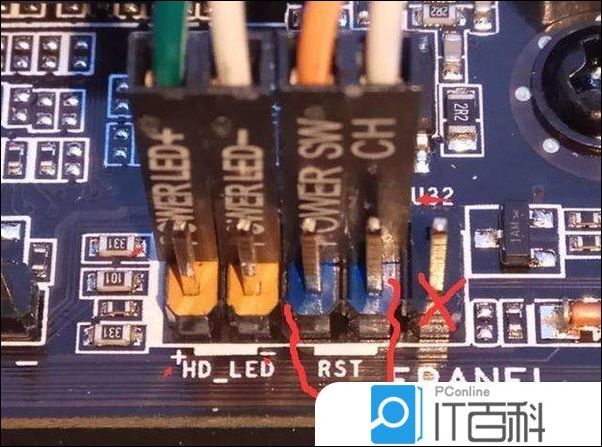

好的，下面开始插入开关跳线，主板上有明确的标记，按照标记插入即可：

LED灯分为正极和负极。彩色线为正极，白线为负极，请勿插错。后果将是灾难性的。

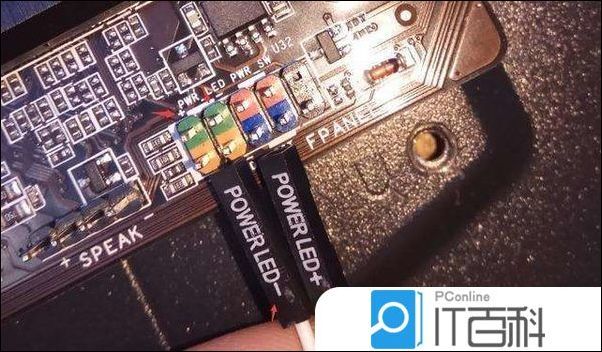

记住，白色的跳线是负极，插在右边，如下图所示。

以上是小编分享的电脑机箱与主板跳线连接图文教程。如果你的机箱和主板上的跳线无法连接，可以参考上面的图文教程。
