【转弯】插图: 各种主板接线方法主板接线方法（电源开关，重启等）

说明: 主板电源线（电源开关，重启开关，USB，耳机麦克风等）的连接方法

通常，主板的电源开关和重启线不是正负极，只要连接电源开关线，就可以正常开机和关机. 电源和硬盘指示灯为正负极，但是这些线路的连接不影响计算机的使用.

通常，有8条主板电源电缆，每条电缆由两组，一组电源开关，一组重启，一组电源指示灯（正负极）和一组硬盘驱动器指示灯（正面和负面）.

一般电源线接口如下:

电源LED灯

+电源开关

. . .

. . . .

+-重新启动未定义的接口（这个接口又多了，似乎没用）

HDD LED灯

通常，您只需要注意上述电源线的连接方法，其他基本就不用记住了，只要接口正确连接即可.

只要可以插入接口，其他电缆（例如USB电缆，音频电缆和耳机电缆）都集成在一起.

菜鸟高级阅读！揭开主板跳线连接方法的神秘面纱

对于新手来说最麻烦的跳线连接

作为新手，从头开始组装计算机并不容易. 也许您知道应该在哪里插入CPU，应该在哪里插入内存，但是当遇到一排复杂的跳线时，许多新手都不知道如何开始.

打开钥匙实际上并不神秘

请记住，当您第一次看到已安装的计算机时，JS将CPU，内存，图形卡等插入了主板，然后从主板上的口袋里掏出了他的钥匙（或者只是发现了一个螺丝）. 电脑轻触即可运行？您感到惊讶吗（我第一次看到它还是感到惊讶）！面对全新的主板，JS始终可以连接主板上的密集跳线，而无需阅读任何说明. 他是否认为自己是大师？哈哈，阅读了今天的文章后，您会觉得这不值得一提，只要您稍微记住一点，便可以完全记住，从而获得将所有跳线连上的秘密. 主板而无需阅读手册.

这被称为真正的跳线

首先，让我们纠正一个概念性问题. 实际上，主板上需要连接的排针不被称为“跳线”，因为它们根本无法达到跳线的功能. 实际跳线电缆是两个/三个针脚，上面有一个小的“跳线”. 它应该被称为“跳线”. 它可以起到硬件更改设置，频率等的作用；并且连接到机箱的那些引脚根本不扮演这个角色，因此从真正的意义上讲，它们应被称为面板连接引脚，但是由于它们在外观上与“跳线”没有太大区别，因此我们通常将它们称为“跳线”. p>

阅读本文后，连接这么多行将变得非常容易

至于谁是管面板连接销第一次被称为“跳线”，我相信没有人能确定. 但是，由于它们被称为并且每个人都习惯了，因此我们不会继续使用它们，因此在本文中，我们将跳线称为面板连接引脚.

轻松识别每条连接线的定义

为了便于理解，我们从外壳的电缆开始. 通常，机箱中的连接线都标有文字，以定义每组连接线的定义，但是如何识别这些标签是我们要解决的第一个问题. 实际上华硕1150主板线怎么接，这些行上的标签都是相关的英语缩写，这并不难记住. 让我们看一下每张照片（相关介绍在每张照片下面）！

电源开关: POWER SW

英文名称: Power Swicth

可能的名称: 电源，电源开关，开/关，电源设置，PWR等.

功能定义: 机箱正面的电源按钮

重置/重启开关: RESET SW

全英文名称: Reset Swicth

可能的名称: RESET，Reset Swicth，Reset Setup，RST等.

功能定义: 机箱正面的重置按钮

电源指示灯: +/-

可能的名称: POWER LED，PLED，PWR LED，SYS LED等.

硬盘状态指示灯: HDD LED

英文名称: 硬盘驱动器发光二极管

可能的名称: HD LED

警报: 扬声器

可能的名称: SPK

功能定义: 主板异常工作报警

这不用说，前置USB接口通常是整体连接的

音频线: 音频

可能的名称: FP AUDIO

功能定义: 机箱前置音频

阅读以上简单的图形介绍之后，每个人都必须已经知道机箱上这些连接的定义. 实际上，它确实非常简单，只有几个非常非常简单的英文缩写. 下一页我们将了解主板上的“跳线”.

轻松识别主板跳线的“基本”文章

实际上，机箱上的电缆并不可怕. 超过80％的初学者感到最头痛的是主板上跳线的定义，但这真的那么可怕吗？答案是否定的！其中有许多法律. 正是由于这些法律，我们才能做同样的事情. 无论哪种品牌的主板，我们都无需阅读手册即可插入复杂的跳线.

●跳线的第一针在哪里？

要学习跳线，我们必须首先了解从何处启动跳线. 这实际上非常简单. 在主板上（所有主板设备都一样），在跳线的两端始终会有一个较厚的打印框架，应该从此处开始对跳线进行计数. 找到较厚的打印框后，原理编号从左到右，从上到下. 如上所示.

●9针开关/重置/电源指示灯/硬盘指示灯定义

此主板使用与上图中相同的9Pin定义开关/重置/电源灯/硬盘灯

9Pin开关/重置/电源指示灯/硬盘指示灯跳线是目前最流行的方式. 市场上超过70％的品牌使用这种方法，并逐渐成为一种标准. 特别是，一些主要代工厂为渠道制造商推出的主板使用了这种方法的90％以上.

9针面板连接跳线的原理图

上图是9Pin定义开关/重置/电源指示灯/硬盘指示灯的. 请注意，此处没有定义第9针，因此插入跳线时无需插入该针. 连接时，只需按照上述进行连接，非常简单. 其中，电源开关（Power SW）和复位开关（正负极），这两个指示器需要区分正负极，正电极的连接方向靠近第一个引脚（即，有一个粗线）方向.

您能区分这根电线的正极和负极吗？

几乎忘了说机箱上的电线也很容易区分正极和负极. 一般来说，彩色线为正极，黑/白线为负极（接地，有时表示为GND）.

学习并记住此页面的内容后，您可以连接大多数主板的开关/重置/电源指示灯/硬盘指示灯，现在您可以从机箱中拔下这部分电缆，然后将其插入再次. 请务必记住安排！为了方便大家记住，在这里我们用4句话来总结9Pin定义开关/重置/电源灯/硬盘灯的位置:

1. 在缺少的引脚旁边插入电源

2. 跨电源插入并重置

3. 将电源灯插入电源旁边，负极靠近电源跳线

4. 将硬盘灯插入重置旁边，负极靠近重置跳线

所以，我相信您必须记住它！

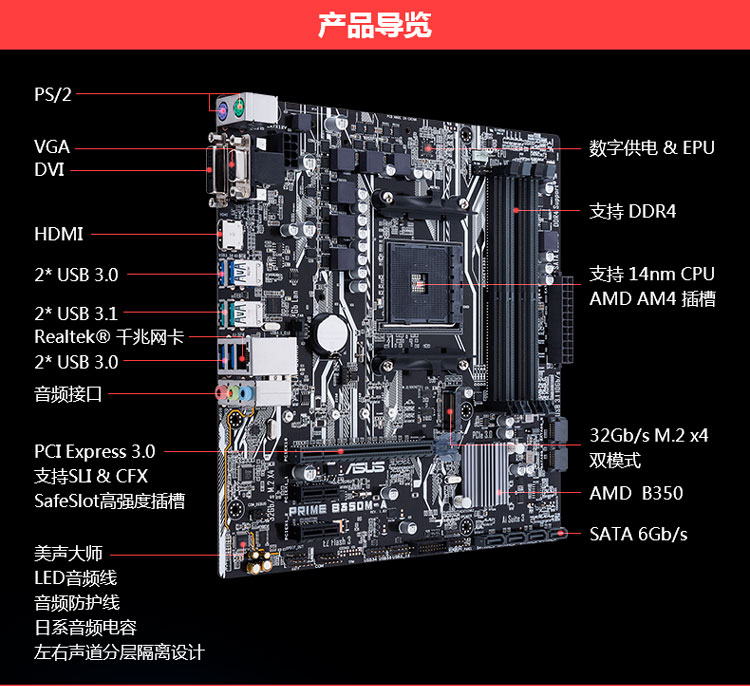

代表性的华硕主板接线方法

●典型的华硕主板接线方法

安装机器时，很多朋友会优先考虑ASUS的主板，但是ASUS的主板的布线通常与我们在上一页中讨论的不一样，但这也非常具有代表性. ，因此我们将在这里单独提及. 一点.

上图是华硕主板这种布线的（红色点表示没有引脚），实际上很容易记住. 这里需要注意的是，某些机箱的PLED是3Pin线插头，但实际上上面只有两条线，您需要将其连接到3Pin PLED引脚，如上图虚线所示，专门连接到3Pin PLED插头.

让我们找出这个规律. 首先，SPEAKER的规则最为明显. 4Pin只能插入SPeaker. 因此，当我们将来看到此引脚时，我们首先确定SPeaker的位置. 然后，如果同时存在3Pin，则必须将其连接到电源指示灯，因为只有电源指示灯可能会出现3Pin；第三，电源开关的90％是中间的两个引脚，当然，您也可以使用短导线连接这两个引脚，如果您打开电源，则证明它已插入电源，并且旁边的Reset也可以按照相同的方法进行测试. 其余的当然都插入了硬盘驱动器指示灯. 请注意，电源指示灯和硬盘驱动器工作状态指示灯应分为正极和负极. 实际上，如果将它接反就没什么了，但是它将关闭并且不会对主板造成损坏.

●其他不规则的主板接线方法:

除了我们前面提到的以外，还有一些主板的接线规则不明确，但是除了接线方式（实际上，大多数主板上都有徽标）之外，这些主板在接线旁边都有清楚的标记，并且使用颜色以区别于针座，如上所示. 当您遇到这样的主板时，只需按照徽标插入电缆即可.

现在看来，我相信您已经知道使用密钥启动安装程序的秘密. 其实，它是POWER的对应引脚，很简单.

前置USB和前置音频的连接方法

●前置USB

正面USB的接线方法实际上非常简单. 如今，只要您在主板上找到相应的插针并将它们插在一起，通用机箱就可以将整个前置USB布线. 通常，主板上的正面USB引脚当前使用9Pin接线方法，并且侧面有清晰的USB 2.0徽标.

在主板上找到前端USB引脚也非常简单. 当前的主板通常具有两组或更多组前端USB引脚（如上所示）. 寻找正面USB时，您只需要查看一下9pin引脚，并且有两组或更多组引脚，就可以基本确定这是正面USB引脚，并且附近会有一个徽标主板.

现在通用机箱上的前置USB连接搜索就是这样一种集成类型，上面总共有8条线，即VCC，Data +，Data-和GND，这种集成不用说，直接插入即可. 如果它们分开，则它们通常按红色，白色，绿色和黑色的顺序连接. 上图所示的行尽管已集成，但也以红色，白色，绿色和黑色进行了排序.

●前置音频连接方法

由于前置音频仅在过去两年才变得流行，更不用说用户了，即使安装它的许多技术人员也不太可能连接前置音频电缆，甚至很多JS都直接说. 回来，没有这样的笑话. 因此，获取前置音频是否困难，让我们看一下.

从当前市场上的主板的角度来看，前音频引脚的顺序已成为固定的标准（如上图所示）. 从图片中可以看到，前置音频中有9个引脚华硕1150主板线怎么接，但它们共占10个引脚，而第8个引脚则留空.

点击放大

上图是典型的前端音频连接. 实际上，前端音频仅需要连接7根线，即上图中的7根线. 在主板的引脚端，只要我们了解每个引脚的定义，我们就可以轻松连接前置音频. 让我们看一下主板上每个引脚的定义:

1——麦克风输入/ MIC（麦克风输入）

2——GND（地）

3——麦克风电源/麦克风VCC /麦克风BIAS（麦克风电压）

4——没有密码

5——LINE OUT FR（右声道前置音频输出）

6——LINE OUT RR（右声道后音频输出）

7——NO针

8——NO针

9——LINE OUT FL（左声道前置音频输出）

10——LINE OUT RL（做声道后置音频输出）

连接前置音频时，仅需要根据上述定义连接相应的电缆. 实际上，第5针和第6针，第9针和第10针通过电线在某些机箱上连接，可以达到相同的效果.

似乎有很多行，但是也很容易记住. 您可能希望遵循作者记住的方法. 首先记住前三个，第一个是麦克风输入，第二个接地，第三个是麦克风电压，然后将5Pin和6Pin插入右声道，将9Pin和10Pin插入左声道. 从上到下计数是麦克风输入，麦克风电压，右声道，左声道以及附加的地. 这不是很简单吗？

实际上已经集成了许多接线，无需担心接线顺序
