华硕b85主板接线图解 钥匙开机其实并不神秘还记不记得你第一次见到

作为新手，从头开始组装您自己的计算机并不容易。也许您知道应该在哪里插入CPU，应该在哪里插入内存，但是当遇到成排的复杂跳线时，许多新手都不知道。如何开始。开启的钥匙实际上并不神秘

您还记得第一次看到计算机安装时，JS将CPU，内存，图形卡等插入主板上，然后从口袋里掏出他在主板上的钥匙（或只是螺丝）的问题。轻轻一碰，计算机是否正在运行？你不感到惊讶吗（无论如何我还是很惊讶）！面对全新的主板，JS始终不需要阅读任何手册，您可以在2分钟内通过1、连接主板上的密集跳线。您认为他是大师吗？哈哈，阅读了今天的文章后，您会觉得这不值得一提，只要您记住一点点，您就可以完全记住不阅读手册即可将所有跳线装到主板上的秘密。

步骤/方法

1、这称为真正的跳线

首先，让我们纠正一个概念性问题。实际上，主板上需要连接的成排的引脚不称为“跳线”，因为它们根本无法实现跳线的功能。真正的跳线电线是两个/三个针脚，上面有一个小的“跳线帽”。它应该被称为“跳线”。它可以起到硬件更改设置，频率等的作用；以及与机箱相连的那些引脚根本不扮演这个角色，因此从真正的意义上讲，它们应被称为面板连接引脚，但是由于它们在外观上与“跳线”没有太大区别，因此我们通常将它们称为“跳线” “。

好的，今天我们要讨论的是一段。只要您仔细阅读本文，我相信以后您就不会再为主板上复杂的跳线所困扰。当然，某些主板上可能还有其他定义的跳线，例如外部1394接口。这些都有明显的迹象，并且基本上连接已集成，您可以直接将其插入。这并不困难。 ，在这里，我们不会对这些较少使用的跳线做太多的事情

2、阅读本文后，连接这么多行将变得非常容易

对于谁第一次将面板连接销钉称为“跳线”，我相信没有人能确定。但是由于每个人都这么称呼，并且每个人都习惯了，所以我们不会继续使用它们，因此在本文中，我们仅将面板连接引脚称为跳线。

为了便于理解，让我们从外壳的连接电缆开始。一般来说，机箱中的连接线使用文本标记每组连接线的定义，但是如何识别这些标签是我们要解决的第一个问题。实际上，这些注释都是相关的英语缩写，这并不难记住。让我们一一了解（每张图片下面是相关的介绍）！电源开关：POWER SW

全名：Power Swicth

可能的名称：电源，电源开关，开/关，电源设置，PWR等。

功能定义：机箱正面的开机按钮

3、重置/重启开关：RESET SW

全英文名称：Reset Swicth

可能的名称：RESET，Reset Swicth，Reset Setup，RST等。

功能定义：机箱正面的重置按钮

4、电源指示灯：+/-

可能的名称：POWER LED，PLED，PWR LED，SYS LED等。

5、硬盘状态指示灯：HDD LED

全名：硬盘驱动器发光二极管

可能的名称：HD LED

6、警报：扬声器

可能的名称：SPK

功能定义：主板异常操作告警

7、不用说，与正面USB接口的连接通常是整体

8、音频线：音频

可能的名称：FP AUDIO

功能定义：机箱的前置音频

阅读以上简单的图形介绍之后，每个人都必须已经了解机箱上这些连接的定义。实际上，它确实非常简单，只有几个非常非常简单的英文缩写。在下一页中，我们将了解主板上的“跳线”。

实际上，机箱上的电线并不可怕。超过80％的初学者感到最麻烦的是主板上跳线的定义，但这真的那么可怕吗？答案是不！有很多规则。正是由于这些规则，我们才能相互推论。无论使用哪种品牌的主板，都无需阅读手册即可插入复杂的跳线。

●跳线的第一个插针在哪里？

9、要学习跳线方法，我们必须首先了解跳线在何处开始计数。这实际上非常简单。在主板上（所有主板设备都一样），在跳线的两端始终有一个较厚的打印框架，应该从此处开始对跳线进行计数。找到较厚的打印框后，只需从左到右，从上到下进行计数。如上所示。

●9Pin开关/重置/电源指示灯/硬盘指示灯的定义

1 0、该主板与上图中的主板相同，使用9Pin定义了开关/重置/电源指示灯/硬盘指示灯

9Pin的开关/重置/电源灯/硬盘灯跳线是目前最流行的方式，市场上超过70％的品牌都采用这种方法，并逐渐成为一种标准，特别是几家主要公司推出的主板渠道制造商的代工厂，使用这种方法的比例高达90％。

1 1、 9针面板连接跳线图

上图是9Pin定义开关/重置/电源灯/硬盘灯的。此处应注意，第9针未定义，因此在插入跳线时无需插入此针。连接时，只需要按照上图进行连接即可，这非常简单。其中，电源开关（Power SW）和复位开关（均独立于正极和负极），两个指示灯需要区分正极和负极，正极按方向连接靠近第一个图钉（即，印有粗线）。方向）。

您能区分这根线的正极和负极吗？

我几乎忘了提到机箱上的电线也很容易区分正极和负极。通常，彩色线是正极，黑线/白线是负极（接地，有时用GND表示）。

在学习并记住此页面的内容之后，您可以连接大多数主板的开关/重置/电源指示灯/硬盘指示灯。现在，您可以从外壳中拔出电缆的这一部分，然后再插入。一定要记住布置！为了使每个人都更容易记住，在这里我们用4个句子来总结9Pin定义开关/重置/电源灯/硬盘灯的位置：

1、在缺少的引脚旁边插入电源

2、插入并重置电源

3、将电源灯插入电源旁边，并且负极靠近电源跳线

4、在重置旁边插入硬盘灯，负极靠近重置跳线

我说过，我相信你必须记住它！

●华硕代表性主板接线方法

许多朋友在安装计算机时会优先考虑ASUS主板，但是ASUS主板的接线规则通常与我们在上一页中讨论的不一样，但它们也非常具有代表性，因此我们在此处单独提及它们。一点。

上图是华硕主板上这种接线的（红点表示没有引脚），实际上很容易记住。这里应该注意，某些情况下的PLED是3Pin插头，但实际上只有两根电线。在这里，它需要连接到3Pin PLED引脚。上图中的虚线部分专门连接到3Pin PLED插头。

让我们在下面找到此规则。首先，扬声器定律是最明显的。当4Pin组合在一起时，除了SPeaker之外，什么都不能插入。因此，当我们将来看到这种引脚时，我们首先确定SPeaker的位置。然后，如果同时存在3Pin，则必须将它们连接到电源指示灯，因为只有电源指示灯可能会出现3Pin；否则，电源指示灯将显示为3Pin。第三，90％的电源开关在中间是两个独立的引脚，当然，您也可以自己使用短导线。连接这两个引脚，如果已打开，则证明已插入电源。也可以用相同的方式测试它旁边的复位。其余的当然是硬盘驱动器指示灯。请注意，电源指示灯和硬盘驱动器工作状态指示灯均为正号和负号。实际上，插错插头的方式都没关系，但是它们不会亮起，也不会损坏主板。

●其他不规则的主板接线方法：

除了上面提到的以外，还有一些主板的接线规则不明确，但是除了接线方式（实际上，大多数主板上都有标记）之外，这些主板在接线旁边也有明显的标记。并使用颜色区分针座，如上图所示。当您遇到这样的主板时，只需按照徽标插入电缆即可。

现在看来，我相信您已经知道使用按键打开电话的安装程序的秘密。实际上，这是POWER相应引脚的短接，这很简单。

●前置USB

正面USB的接线方法实际上非常简单。如今，一般情况下，整个机箱都具有前置USB接线。您只需要在主板上找到相应的插针并将其插入即可。一般来说，主板上的前端USB引脚当前使用9Pin接线，并且侧面上有一个明显的USB 2. 0徽标。

在主板上找到前端USB引脚也非常简单。如今，主板通常具有两套或两套以上的前置USB引脚（如上图所示）。当寻找前置USB时，您只需要查看它即可。当涉及到这种9针，并且有两个或两个以上的针在一起时，基本上可以确定这是正面USB针，并且在主板附近会有一个徽标。

现在，一般情况下的正面USB连接搜索就是这种集成类型。总共有8条线，分别是VCC，Data +，Data-和GND。不用说，这种集成是直接插入的。如果它们分开，它们通常按红色，白色，绿色和黑色的顺序连接。尽管上图所示的行已集成，但也按红色，白色，绿色和黑色进行了排序。

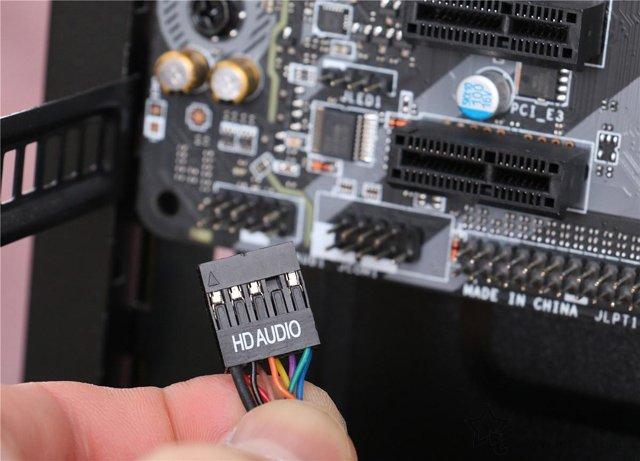

●前置音频连接方法

因为前置音频仅在过去两年才变得流行，更不用说用户了，甚至许多已安装的技术人员也不十分熟悉连接前置音频电缆，甚至直接有很多JS。接到前台后，就没有这种玩笑了。因此，如果前置音频很难连接，让我们看一下。

从当前市场上的主板来看，前音频引脚的分类已成为固定标准（如上图所示）。从图片中可以看到，前置音频有9个引脚，但它们总共占10个引脚，第8个引脚留空。

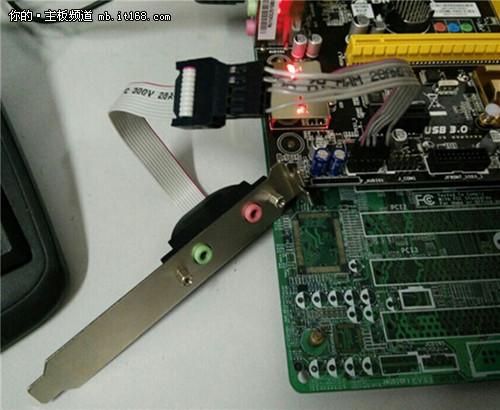

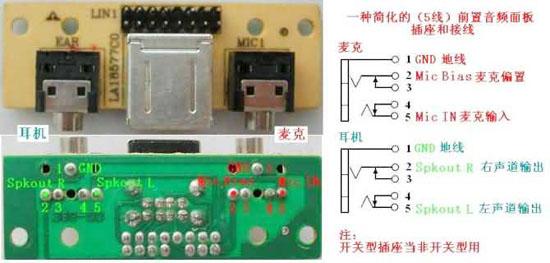

上图是典型的前置音频连接。实际上，前置音频总共只需要连接7根线，即上图中的7根线。在主板的针脚一侧，只要我们了解每个针脚的定义，就可以轻松连接前置音频。让我们看一下主板上每个引脚的定义：

1——麦克风输入/ MIC（麦克风输入）

2——GND（地）

3——麦克风电源/麦克风VCC /麦克风BIAS（麦克风电压）

4——没有密码

5——LINE OUT FR（右声道前置音频输出）

6——LINE OUT RR（右声道后音频输出）

7——NO针

8——NO针

9——LINE OUT FL（左声道前置音频输出）

10——LINE OUT RL（用于通道后方音频输出）

连接前置音频时，仅需要根据上述定义连接相应的线路。实际上，在某些情况下，第5针和第6针，第9针和第10针通过电线连接，可以达到相同的效果。

似乎有很多行，但也很容易记住。您可能希望遵循作者记住的方法。首先记住前三个，第一个是麦克风输入，第二个接地，第三个是麦克风电压，然后将第5和第6针插入右声道，第9和第10针插入左声道渠道。从上到下计数是麦克风输入，麦克风电压，右声道，左声道以及地。记住这个容易吗？

实际上已经集成了许多接线，因此您不必再担心接线顺序
