解决方案：如何将主板连接到机箱上？

1电源开关电缆

连接电源开关电缆时，首先在机箱面板电缆上找到标记为“ power sw”的两脚插头（白色和棕色），然后将其插入标记为“ pwr sw”或“ RWR”的主板上插针即可。

2重置开关连接线

用于预热计算机。连接时，首先找到标有“ RESET SW”的白色和蓝色两针插头，然后将其插入主板上标有“ Reset sw”或“ RSR”的插针。

3电源指示灯连接线

首先找到标有“电源LED”的三针插头，中间的一根电缆为空，并且两端为白色和绿色，然后将其插入标有“ PWR LED”或“ P LED”的主板在针上。

提醒：可以插入电源开关电缆和复位开关电缆，而无需注意插头的正面和背面。您可以以任何方式插入。但是，由于电源指示灯的侧面布线使用发光二极管显示工作和休息状态，因此连接是有方向的。有些主板上会标有“ P LED +”和“ P LED-”。我们只需要将绿色端连接到P LED +引脚，将白色线连接到P LED-引脚即可。

4硬盘指示器电缆

首先找到标有“ H.D.D.LED”的两端插头，电线为白色和红色，然后将其插入主板上标有“ HDD LED”或“ IED LED”的插针。插入时请注意方向性。通常，主板上会标有“ HDD LED +”和“ HDD LED-”。将红色的一端连接到HDD LED +引脚，将白色的一端连接到标有“ HDD LED-”的引脚。

5扬声器电缆

首先找到“ SPEAKER”四针插头。中间的两条线是空的。两端是红色和黑色。将其插入主板上标有“ PEAKER”或“ SPK”的引脚上。 。红色插入正极，黑色插入负极。

实际

电源开关：白色+正极，棕色-负极可以插入正极或负极

重置开关：白色和蓝色两种颜色，正面和背面均可随意插入。

电源开关：绿色的一个插入P LED +引脚，白色的一个插入P LED引脚。

硬盘指示灯：绿色插入“ PLED +”，白色插入“ HDD LED-”引脚。

扬声器：红色插入正极，黑色插入负极。

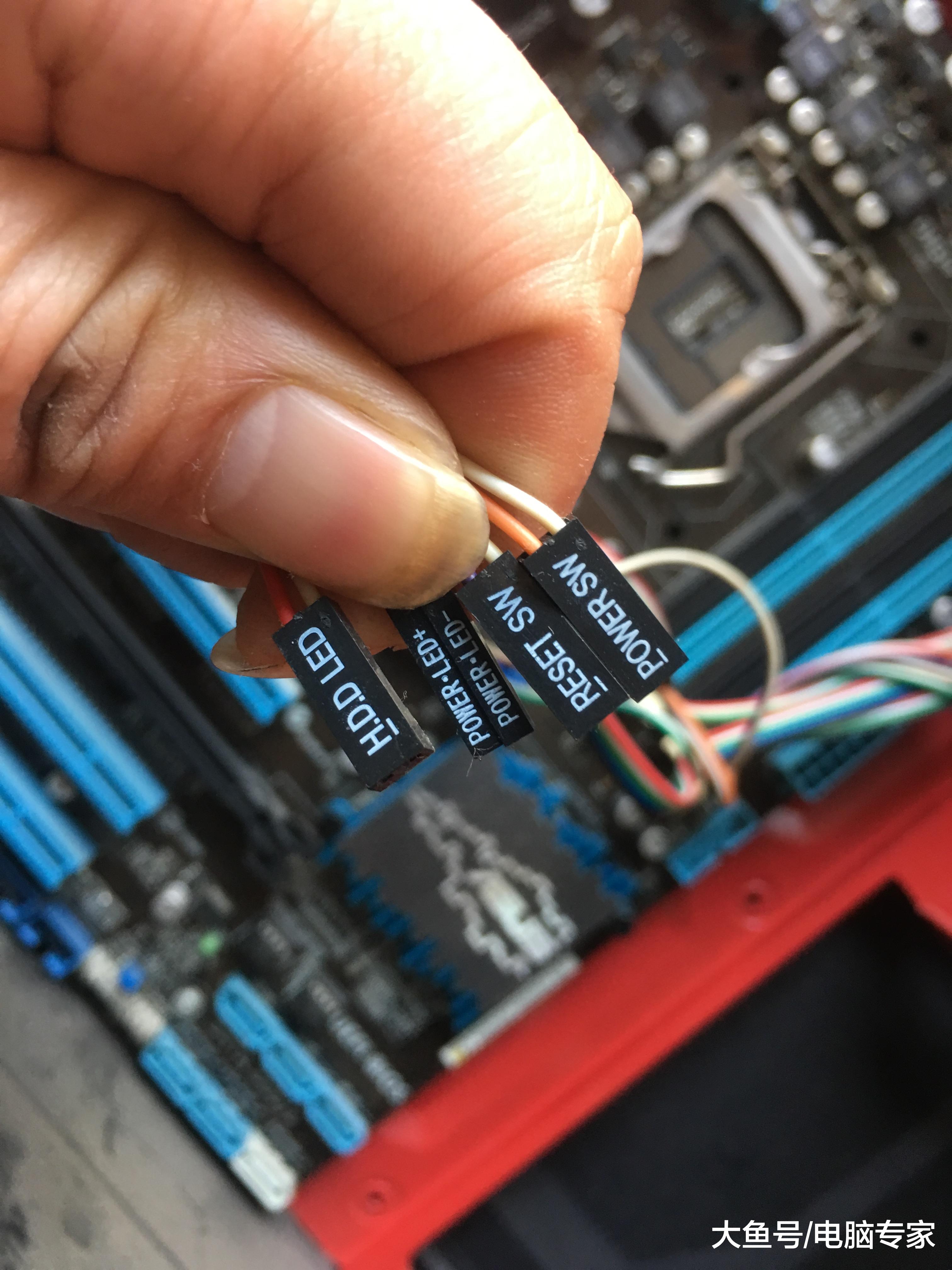

仔细看一下机箱上的插头，它们的基本标记如下。

1.POWER SW也称为PW SW（这是机箱电源开关，用于控制机箱按钮的打开和关闭），主板上会有相应的接口，只需将其插入即可。你不明白，你可以看说明书，上面的标签很清楚（下同）。正极和负极是否反向插入都没关系，不会烧掉任何东西。

2.RESET SW（机箱重置按钮），用于重新启动计算机。正极和负极是否颠倒也无关紧要。它不会燃烧东西。

3.HDD LED也称为IDE LED。通常用于连接硬盘以显示硬盘的工作状态。如果将其反向插入也可以，但是硬盘指示灯不会亮起。如果您发现它没有点亮，请更改顺序。

4.端口+端口-有些仅标记为P + P-（电源指示灯）。这两个引脚通常是分开的，中间可能有一个引脚。但是有些主板连接在一起。还需要参考使用说明书。一些机箱电缆将与中间的一根针一起制成。反向插入都没关系。如果您打开计算机的电源，则指示灯不会点亮，只需更改顺序即可。

5.speaker这是机箱的扬声器电源，用于提醒用户各个组件的工作状态。通常是两行，八针设置，中间缺少一个针。您可以在主板手册上找到说明。有些主板会带有跳线帽，将其拔下，而机箱的插头线会堵住其中一个孔，因此无法反向插入。

6.AUDIO机箱的正面音频引脚。您仍然可以按照说明轻松地将其插入。上面将非常清楚地告诉您引脚的位置和方向。如果找到跳线帽，请将其卸下。向后插入。如果不起作用，您也可以更改方向。它不会损坏硬件。某些情况下没有前置音频接口，因此您无需考虑它。

7.前置USB引脚（非常重要！！！），插入该引脚，您几乎没有机会测试它是否反向插入，反向插入后，当您使用USB设备时，USB将烧坏如果设备很重，则主板已损坏！因此，请务必区分方向。 USB引脚和插头为四针设置，线序为VCC（+ 5V）PORT-PORT + GROND（接地）。插入此设备时，请务必仔细检查。在手册中，根据两行十针设置，主板上的USB针将丢失一个。也就是说，高5针，低4针，有些相反。在新手插入缺少的引脚的第一行之前，只需找到VCC的相应插座即可轻松连接该孔。主板手册上将有详细的说明以区分方向。如果不确定，请不要插上电源。避免付出高昂的代价。但是有一个小技巧。当不确定是否已插入时，可以尝试以下操作：抓住USB电缆，打开电源，打开电源，然后插入USB设备。当您感觉电缆很热时，请立即将其拔出。

最后，每个人都需要注意，并不是主板上的每个插针都需要插入。这主要取决于您的机箱和所需的设备。以上是最常见的接线方法。不要轻易拉扯它。除非需要，请卸下主板上的跳线帽。否则，可能会损坏主板

记住：请注意USB电缆，如果以错误的方式插入它会烧毁主板...不，不要插入...
