内部架构CPU的根本任务是执行指令，通用寄存器用途

内部结构

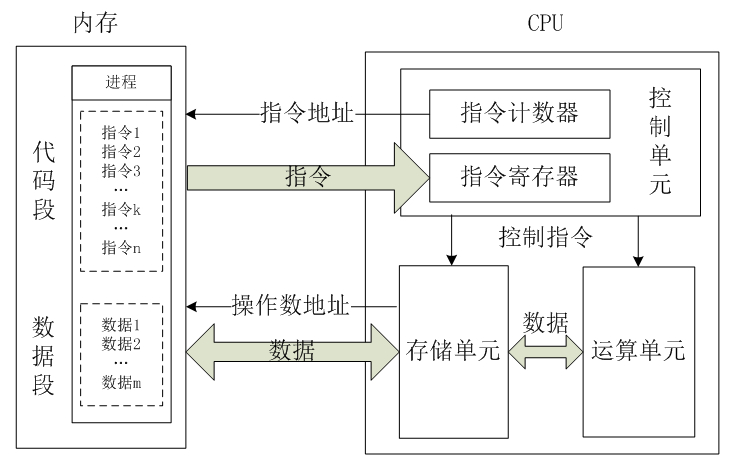

CPU的基本任务是执行指令。对于计算机，它最终是0和1的序列。 CPU在逻辑上可以分为3个模块，即控制单元，算术单元和存储单元。其内部结构如下：

【1】控制单元<​​/ p>

控制单元是整个CPU的命令和控制中心。它由IR（指令寄存器），指令ID（指令）和操作控制器（OC）组成。它协调整个计算机的有序工作。非常重要。根据用户的预编程程序，它依次从内存中提取每个指令，将其放入指令寄存器IR中，通过指令解码（分析）确定应执行的操作，然后根据确定的操作来操作控制器OC定时，将微操作控制信号发送到相应的组件。操作控制器OC主要包括：拍脉冲发生器，控制矩阵，时钟脉冲发生器，复位电路和启停电路等控制逻辑。

[2]运算单元

计算单元是算术单元的核心。它可以执行算术运算（包括加，减，乘和加运算等基本运算）和逻辑运算（包括移位，逻辑测试或两个值的比较）。相对于控制单元，算术单元接受控制单元的命令进行动作，也就是说，算术单元执行的所有操作都由控制单元发出的控制信号进行控制，因此它是执行部件。

【3】存储单元

存储单元包括CPU片上高速缓存和寄存器集。这是将数据临时存储在CPU中的地方。等待中的数据或已处理的数据存储在其中。 CPU访问寄存器所需的时间比短时间存储所需的时间更长。使用寄存器可以减少CPU访问内存的次数，从而提高CPU的工作速度。寄存器组可以分为特殊寄存器和通用寄存器。特殊寄存器的作用是固定的，分别注册相应的数据；而通用寄存器已被广泛使用，并且可以由程序员指定。

工作原理

通常，CPU一次从存储器中取出指令和相应的数据，并根据指令操作码的规定对数据进行算术处理，直到执行程序为止。具体过程可以分为以下四个步骤：

【1】获取指令

CPU控制器从内存中读取一条指令，并将其放入指令寄存器中。指令格式如下：

操作代码：汇编语言中的符号代码，例如mov，add，jmp；

操作数地址：指示指令所需的操作数的位置，无论是在内存中还是在CPU的内部寄存器中。

[2]指令解码

对指令寄存器中的指令进行解码，以确定该指令应执行哪种操作（即指令中的操作码）以及操作数在何处（操作数的地址）。

【3】执行指令

指令的执行分为两个阶段：获取操作数和执行操作。

获取操作数：CPU通过寻址操作将操作数从内存（数据段）读取到通用寄存器，并暂时存储它们。

执行操作：算术单元通过指令中的操作码对寄存器中的操作数执行mov，add，jmp操作。

[4]指令数

修改指令计数器，以确定下一条指令的地址。 CPU重复以上三个步骤，并依次执行内存代码段中的指令，直到执行程序为止。

CPU字长

CPU在单位时间内（同时）可以处理的二进制数的位数称为字长。因此，可以处理8位数据的CPU通常称为8位CPU。同样，一个32位CPU可以处理每单位时间字长为32位的二进制数据。

常见的32位CPU和64位CPU主要有以下两个区别：

[1]不同的处理能力

32位CPU指令最多可以处理32位二进制数据，即一次可以处理4个字节的数据。

64位CPU指令最多可以处理64位二进制数据，即一次可以处理8个字节的数据。

[2]不同的寻址空间

32位CPU的寻址范围是32位二进制文​​件。一个32位二进制数可以表示的地址长度是2的32次幂，即最大寻址空间是4GB。

64位CPU的寻址范围是64位二进制。可表示的地址长度越大，寻址空间越大。

原始版本@一Pixel201 8. 04

参考资料

[1] CPU的内部体系结构和工作原理
