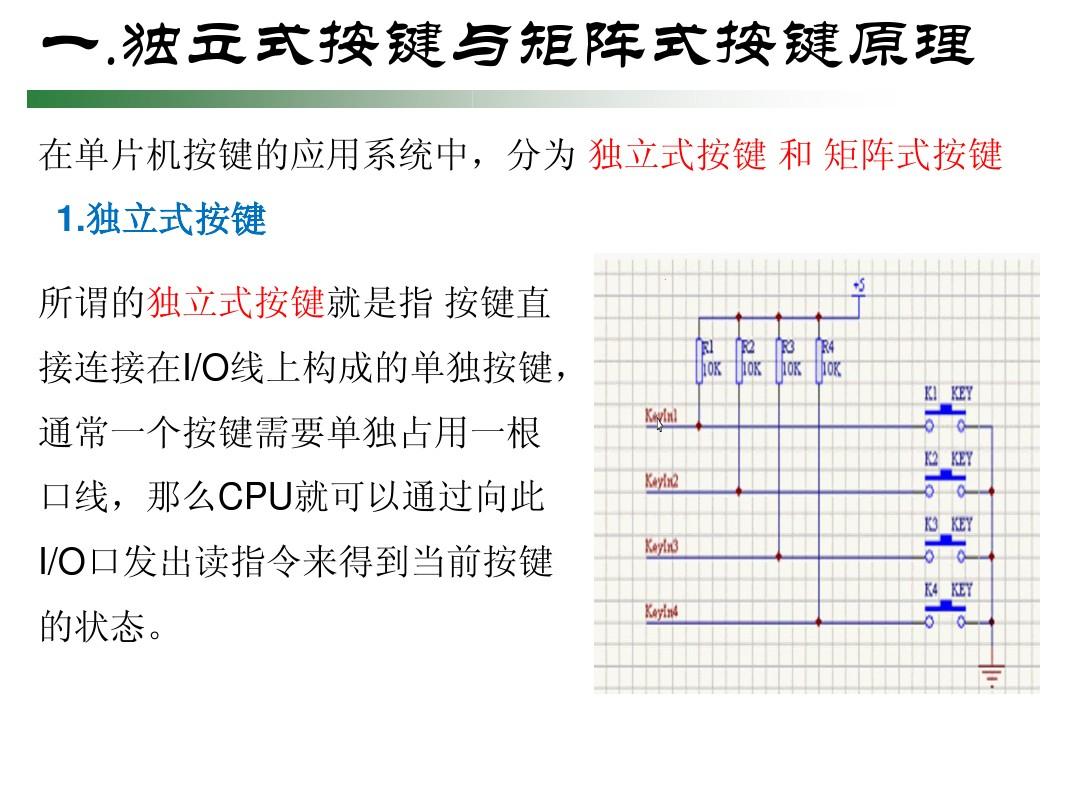

最简单的矩阵键盘扫描程序。 txt这是网站管理员在初学单片机时编写的最简单，最详细，最有效的矩阵键盘扫描程序。只有四个常用命令（MOV /发送号，JB /高级传送，JMP /直接传送，RET /子例程返回），以确保初学者可以一眼理解它！之所以将其称为最简单的原因是因为在子例程返回指令（RET）中，仅使用了四个最常用的指令！该程序已经在该站点的电子实验板上。通过以上验证，它占用较少的CPU时间，并且效率很高。选择它作为单片机的测试程序！ （此站点的198元单片机封装中还有一个示例，该示例使用更新的较短代码编写另一个矩阵键盘扫描程序。）矩阵按钮扫描程序是保存IO端口的一种方法。按钮数量越多，IO端口的节省就越令人印象深刻。该程序的思想与书中的相同：首先判断某个列（行）是否按下了按钮，然后判断行（Column）是按下了哪个键。但是，网站管理员在编写程序时采用了最简单的方法来使程序效率最高。在此程序中，如果检测到某个键被按下，它将不会检测到其他键。这样可以完全满足大多数需求，并节省大量CPU时间。另外，我认为键盘使用延迟程序来消除抖动，这是浪费时间。试想一下，如果您不需要中断执行（使用中断执行需要更多的硬件资源）来扫描键盘，每秒扫描20-100次并且每次都延迟10-20MS，那么我们的微控制器有多少时间？那做生意呢？因此，许已经学会了微控制器，最终无法制造产品（除非产品与示例相同）。

实际上，在延迟期间，CPU可以执行其他操作。因此，可以在此键盘扫描程序的正面和背面添加一些代码，这些代码不仅可以实现完美的消除抖动效果，而且还可以扩展其他功能（例如按键锁定，长按按键等）。 Page 1最简单的矩阵键盘扫描Program.txt可以重复使用！）。注意：以上是当时的所有视图，但现在仍然非常有用。键盘扫描子例程称为键，每次您要扫描时都可以使用通话键来调用它。以下子例程内容：键：mov p0，＃00001111b;高四位和低四位分别是行和列，因此发送高电压和低电压以检查是否有按jmp k10的按钮；跳转到K10开始扫描，此处可以更改为其他条件传输指令确定是否应继续该扫描，例如减1转换为0或转换为1或0。这主要用于增加功能并确认是否上一个按键功能完成了吗？等于延迟吗？您要锁定键盘吗？ goend：jmp kend;如果判断这次没有执行键盘扫描程序，则立即转到程序末尾，不要浪费CPU时间k10：jb p0.0，k20;扫描正式开始，首先检查该列1是否按了四个键，如果没有，请跳到K20以检查第2列k11：mov p0，＃11101111b;当按第1列时，为P0。

0变低，按下了哪个键？现在输出每行的低电平jb p0.0，k12;当未按下该键时，p0.0为高电平，跳转至K12，检查其他行mov r1，＃1；如果碰巧是该行中按下的键，则将1写入寄存器R0中，这意味着按下了键1 k12：mov p0，＃11011111b jb p0.0，k13 mov r1，＃2;如果按下该行中的键，则将2写入寄存器R0中，这意味着按下第二个键，这是第2页上最简单的矩阵键盘扫描程序。txt k13：mov p0，＃10111111b jb p0.0，k14 mov r1 ，＃3;如果碰巧是该行中的按键，则将3写入寄存器R0中，这意味着按下了第三个按键k14：mov p0，＃01111111b jb p0.0，kend;如果现在不按这四个键，则可能会释放或干扰这四个键，并且扫描将退出（以后相同）。mov r1，＃4;如果按下该行的键，则将寄存器R0写入4，这意味着在第4个键上按下了jmp kend。如果找到了已按下的键，则跳至结尾k20：jb p0.1，k30;检查第2列的高电平并检查第3,4 k21：mov p0，＃11101111b;当按第2列时，为P0。

0将变低。按键按下的是哪一行？输出第jb行的低电平p0.1，k22;当未按下该行的键时，p0。 0为高电平，跳至K22，检查其他三行mov r1，＃5;如果恰好是此行的按键，则将5写入寄存器R0中，这意味着按下了第5个按键（以后相同，不再重复）k22：mov p0，＃11011111b jb p0.1，k23 mov r1，＃6 k23：mov p0，＃10111111b jb p0.1，k24 mov r1，＃7 k24：mov p0，＃01111111b Page 3最简单的矩阵键盘扫描程序。 txt jb p0.1，kend mov r1，＃8 jmp kend;您已经找到了按下的键，请跳至末尾（以后相同，请不要重复）k30：jb p0.2，k40 k31：mov p0，＃11101111b jb p0.2，k32 mov r1，＃ 9 k32：mov p0，＃11011111b jb p0.2，k33 mov r1，＃10 k33：mov p0，＃10111111b jb p0.2，k34 mov r1，＃11 k34：mov p0，＃01111111b jb p0。

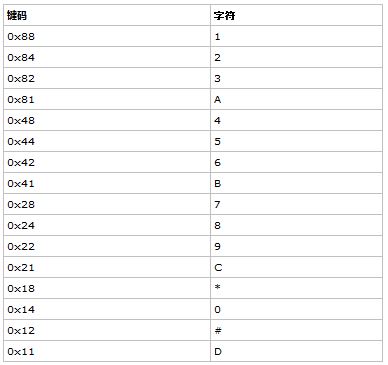

2，kend mov r1，＃12 jmp kend k40：jb p0。 3，kenk41：mov p0，＃11101111b jb p0.3，k42 mov r1，＃13 k42：mov p0，＃11011111b jb p0。 3，k43 mov r1，＃14 k43：mov p0，＃10111111b jb p0.3，k44 Page 4最简单的矩阵键盘扫描程序。 txt mov r1，＃15 k44：mov p0，＃01111111b jb p0.3，kend mov r1，＃16 kend：ret键盘扫描结束后，寄存器R1的值直接指示按下哪个键，具体取决于键值用于执行不同的程序，可实现16个矩阵键盘扫描。同样的原理可以识别多达255个键的矩阵扫描。我们可以在每次键盘扫描开始时检查R0的值是否为0，只有在键盘为0时才扫描它。如果不为0，则证明该键值刚刚被扫描并且相应的键工作已经完成。尚未完成。但是必须记住，在执行每个键盘命令后，将0写入R0，这意味着可以扫描键盘。该键盘扫描程序的优点是：不需要特殊的按键延迟程序，可以提高CPU效率，并且不需要中断即可扫描键盘，从而节省了硬件资源。

此外，此键盘扫描程序每次扫描花费最短时间占用CPU。无论按下键还是不按下键，它都可以在短时间内完成扫描。 （于2007年更新：实际上，CPU占用多少时间并不重要。最重要的是合理地将CPU时间分配给每个任务。当时，这是因为多字节数据乘法当时在程序任务中使用了除法运算。我对此尤为紧张。）此外，该程序仅使用一些最常用的汇编命令，MOV / JB / JMP / RET，以及命令是最常用，最容易理解和最好学习的命令。 ！某些键盘扫描程序仍在使用，或者移动，查找表，但我还不了解。当然，以上只是网站管理员学习MCU的最简单矩阵键盘扫描程序。 txt个人观点，欢迎所有MCU爱好者来指正，希望大家发布他们最认可的键盘扫描程序，并让大家共享！最后，武夷电子祝大家学习和进步！工作顺利！说明：此站点数字显示FM无线尽管发射机板上未使用矩阵扫描，但按键去抖动原理与上述相同，并且按键功能重复使用原理与上述相同。感觉很好用！在键盘延迟10MS的过程中，CPU可以做一些事情，而这些事情将在10MS左右完成。因此，如果要在产品中使用按键扫描，则可以让CPU做其他事情。键盘延迟消除抖动的唯一优点是编写程序更容易。

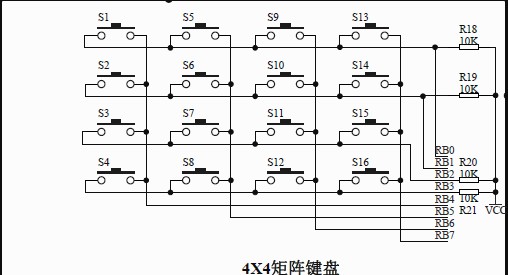

p0。 4 p0。 5 p0。 6 p0。 7 | | | | ---------------------------- p0。 0 | | | | | | | | ---------------------------- p0。 1 | | | | | | | | | --- ------------------------- p0。 2 | | | | | | | | | -------------- -------------- p0。 3 | | | 注意：单片机的难度正在入门！您可能已经阅读了第6页上最简单的矩阵键盘扫描程序。txt问题，再次查看内容，对学习SCM的兴趣一下子消失了。因为许不懂英语，所以他们越看不起，变得越烦。老实说，网站管理员没有认等领域。电器）。产品，汽车电子，通讯，智能仪表）已被广泛使用。越来越多的人研究和使用单片机，并且有很多单片机制造商。有许多类型的单片机。我不知道第9页上最简单的矩阵键盘扫描程序。txt选择什么。据统计，八台单片机占全球单芯片销售额的65％。在八位微控制器中，英特尔的8051微控制器内核已成为8位微控制器的事实上的标准。因此，初学者选择8051 MCU是一个明智的选择。要了解单片机，除了要了解单片机的内部功能，存储空间分配和I / O接口外，还应该掌握其指令系统。 MCS-51中有111条指令。现在，我们将介绍快速记住总结的MCS-51指令的方法，以供您参考。每个人都知道汇编语言指令由操作码和操作数组成。 MCS-51使用汇编语言指令，总共具有44个操作码助记符和33个功能，其操作数包括＃data，direct，Rn，@ Ri等。
