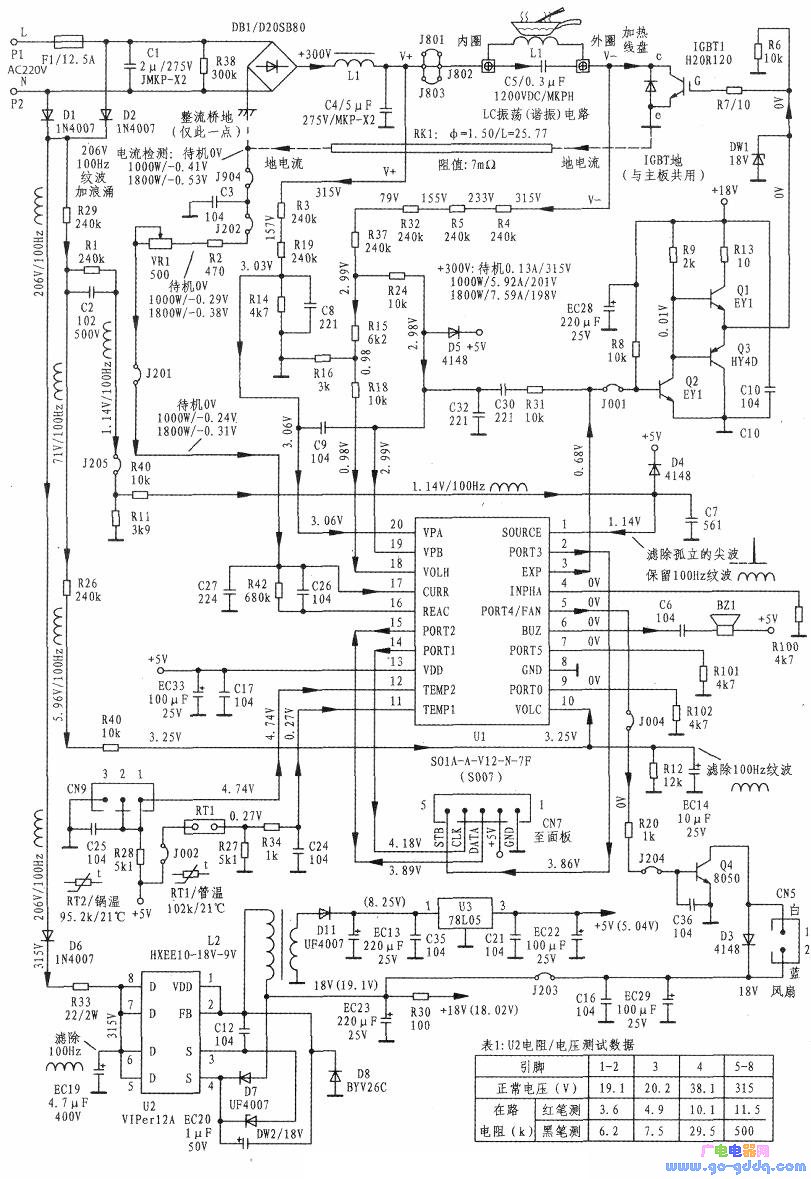

美的SK2101电磁炉的主板电路如下图所示。

一、单芯片主板电路介绍

1。主板代码和单片机芯片（U 1)模型

卸下单片机的主板，您会看到在主板中央标有“ TM-S1-01A-A”字样，这是主板的代码（它是升级版） TM-S1-01A）； “ VERM 3. 0”是主板软件的版本； “ 2009-09-05”表示主板是2009标准添加至Ul（1 8)引脚。当IGBT反向峰值电压时超过预定值，Ul会发出待机保护指令。

5。电网电压检测电路

通过D1，D2和DB1中的两个接地整流管对电网电压进行整流，以形成全桥整流器，然后降压并由检测电路的R2 9、 R26和R4 0、 R12进行分压并添加到Ul⑩引脚上，当电网电压过高或过低时，Ul会发出待机保护命令。为了避免瞬时高峰值电压对电路造成干扰并引起故障，请在电路中添加一个EC14滤波电容器。

6。电涌保护电路

电路由R2 9、 R1，C2和R4 0、 R11，C7组成，浪涌降压和分压被加到Ul①引脚上。当电网中出现电涌时，U1将发出备用保护命令。为了使浪涌信号迅速到达Ul，以便Ul能够尽快作出反应，在该电路中专门设置了C2作为加速电容器。在图中，D4起到保护作用，以防止Ul被高浪涌电压击穿。保护原理与D5相同。

7。电流检测电路

该电路的检测元件是常数RK1线。当本地电流从“ IGBT接地”流到“整流桥接地”时，RKI上将产生负压降。经过R 2、 VR1的降压和稳压以及C 3、 C27滤波器的高频杂波后，将其添加到Ul（1 7)引脚。电流检测信号将在Ul内分为三个特殊信号，一个是是专用的电源控制；第二种是专用的炊具检测；第三种是专用的过电流保护。

8。 IGBT管驱动电路

该电路由Q1，Q 2、 Q3及其组件组成。功率控制驱动脉冲从引脚U1③的输出加到Q2的b极，经Q2放大，再加到由Q1，Q3组成的推挽电路，推挽电路的输出加到G IGBT1的极点通过R7来控制IGBT的导通时间比，以实现功率调节。

9。炊具温度检测电路

该电路由RT2（通过CN9插件），C25和R28组成，检测信号添加到U1（1 2)引脚。

10。 IGBT管温度检测电路

该电路由RTI，R2 7、 R34和C24组成，并且检测信号被添加到Ul（1 1)引脚。

11。风扇和报警控制电路

风扇控制信号从U1⑤引脚输出，并通过R20加到Q4的b极。当Q4打开时，风扇旋转。当Q4关闭时，风扇停止旋转（图中的D3是续流二极管）。警报控制信号由Ul⑥输出，并通过C6添加到BZ1。

12。低压开关电源电路

该电路由U2（VIPer12A），开关变压器L2（HXEE10-18V-9V），U3（78L0 5)及其组件组成，它们为主板提供+ 18V和+ 5V的稳定工作电压。
