乱七八糟的电脑主板跳线图解，你知道吗？

主板上有很多跳线。如果组装计算机时插错了电源，我们将会感到困惑。整个主板可能被烧光，但后果非常严重。那么，有没有计算机主板跳线图可以帮助您？实际上，我已经掌握了它。如果您有兴趣，请看下面的计算机主板跳线图！

只要您熟悉主板上的跳线，用钥匙打开钥匙的原理其实很简单

请记住，当您第一次设置计算机时，商人将CPU，内存，图形卡等插入主板，然后从口袋中取出您自己的钥匙（或任何铁制品）并放在上面主板侧面。电脑一键运行吗？你惊喜吗？面对全新的主板，商家始终不需要阅读任何手册，并且可以在2分钟内以1、的身份跳入主板。电缆连接良好，您认为这很棒吗？阅读以下介绍后，您会觉得这实际上并不困难。

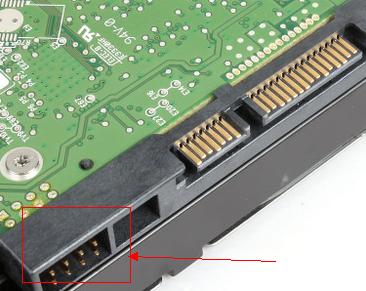

这些才是真正的跳线

首先，让我们纠正一个概念性问题。实际上，主板上需要连接的排针不被称为“跳线”，因为它们根本无法实现跳线的功能。真正的跳线电线是两个/三个针脚，上面有一条小的“跳线”。它应该被称为“跳线”，它可以改变硬件的设置，频率等。以及那些与机箱相连的引脚根本不扮演这个角色，因此从真正的意义上讲，它们应被称为面板连接引脚，但是由于它们在外观上与“跳线”没有太大区别，因此我们通常将它们称为“跳线”。

这些凌乱的机箱跳线会让您大头吗？

教您识别每条连接线的上述含义

为了便于理解，让我们从机箱中的连接线开始。一般来说，机箱中的连接线使用文本标记每组连接线的定义，但是如何识别这些标签，这是我们要解决的第一个问题。实际上，这些注释都是相关的英语缩写，这并不难记住。让我们一一了解！

电源开关：POWER SW

全名：Power Swicth

可能的名称：电源，电源开关，开/关，电源设置，PWR等。

功能定义：机箱正面的开机按钮

重置/重启开关：RESET SW

全名：Reset Swicth

可能的名称：RESET，Reset Swicth，Reset Setup，RST等。

功能定义：我爱电脑机箱正面的重置按钮

电源指示灯：+/-

可能的名称：POWER LED，PLED，PWR LED，SYS LED等。

硬盘状态指示灯：HDD LED

全名：硬盘驱动器发光二极管

可能的名称：HD LED

警报：扬声器

可能的名称：SPK

功能定义：主板异常操作告警

不用说，与前置USB接口的连接通常是整个

音频线：音频

可能的名称：FP AUDIO

功能定义：机箱的前置音频

阅读以上介绍后，每个人都知道这些连接的含义吗？实际上，它们非常简单，只有几个非常简单的英文缩写，然后让我们了解主板上的“跳线”。 “。

识别主板跳线的“基本”

实际上，外壳上的电线并不可怕。超过80％的新手认为最麻烦的是主板上的跳线，但这真的那么可怕吗？答案是不！许多规则，由于这些规则，我们可以得出推断，无论是什么品牌的主板，都无需阅读手册即可插入复杂的跳线。

跳线的第一针在哪里？

要学习跳线方法，我们必须首先了解跳线在哪里开始计数。这实际上非常简单。在主板上（所有主板设备都一样），在跳线的两端始终有一个较厚的打印框架，应该从此处开始计算跳线。找到这个较厚的打印框后，只需从左到右，从上到下计数。

9针开关/重置/电源指示灯/硬盘指示灯定义

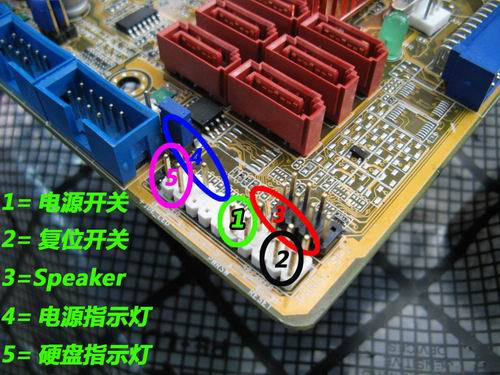

此主板与上图中的主板相同，带有9针定义开关/重置/电源指示灯/硬盘指示灯

9针开关/复位/电源灯/硬盘灯跳线是目前最流行的方式，市场上70％以上的品牌采用这种方式，并逐渐成为一种标准，尤其是几家主要代工厂为渠道制造商推出的主板，使用这种方法的比例高达90％。

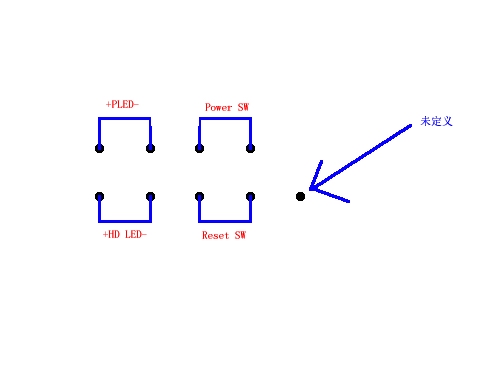

9针面板连接跳线的原理图

上图是9针定义开关/重置/电源灯/硬盘灯的。应当指出，第9针没有定义，因此在插入跳线时无需将其插入。连接时，只需按照上图进行连接，这非常简单。其中，电源开关（Power SW）和复位开关（均与正极和负极无关），并且两个指示灯需要区分正极和负极。方向）。

您能区分这根线的正极和负极吗？

还有一点。区分机箱上电线的正极和负极也非常简单。一般来说，彩色线为正极，黑/白线为负极（接地，有时用GND表示）。

请记住上面的内容，您可以获得大多数主板开关/重置/电源指示灯/硬盘指示灯连接，现在您可以从机箱中拔下电缆的这一部分，然后重新插入。请务必记住安排！为了使每个人都更容易记住，在这里我们使用4个句子来总结9针定义开关/重置/电源灯/硬盘灯的位置：

1、在缺少的引脚旁边插入电源

2、插入并重置电源

3、将电源灯插入电源旁边，并且负极靠近电源跳线

4、将硬盘灯插入复位旁边，并且负极靠近复位跳线

让我们为更具代表性的主板而战。

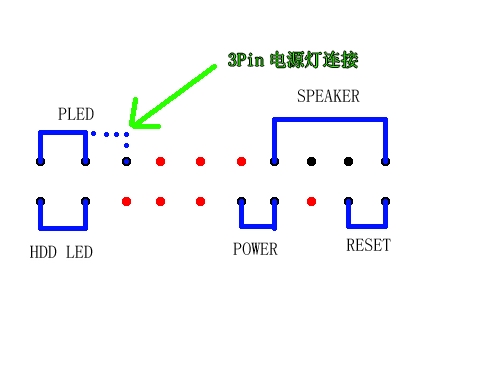

计算机主板跳线图

计算机主板跳线图

上图是该主板的接线图（红点表示没有引脚），实际上很容易记住。此处应注意，某些情况下的PLED是3针插头，但实际上只有两根电线需要连接到3针PLED针。上图中的虚线部分专门连接到3针PLED插头。

让我们在下面找到此规则。首先，扬声器定律是最明显的。这4个针脚在一起，只能插入SPeaker。因此，当我们将来看到此引脚时，我们首先确定SPeaker的位置；第二，如果三个引脚在一起，则必须将其连接到电源指示灯，因为只有电源指示灯可能会出现三个引脚。第三，90％的电源开关独立于中间的两个引脚。当然，您也可以自己用导体将这两个引脚短路。如果您将其打开，则将证明它已插入。下次复位也可以用相同的方式进行测试。其余的当然是硬盘驱动器指示灯。请注意，电源指示灯和硬盘驱动器工作状态指示灯均为正负极。实际上，插错插头的方式都没关系，但是它们不会亮起，也不会损坏主板。

其他不规则的主板接线方法

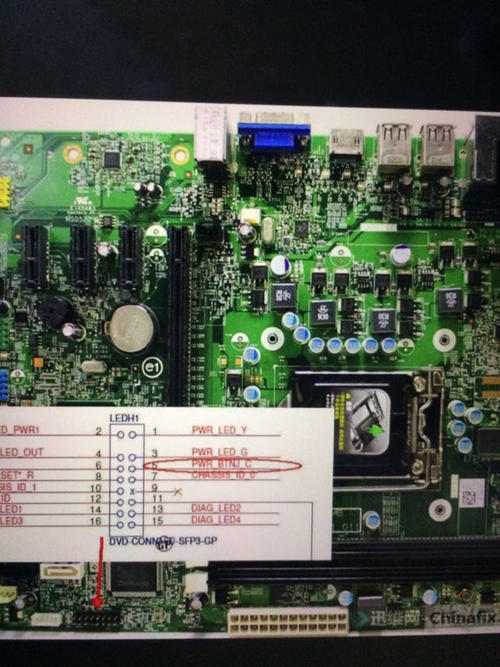

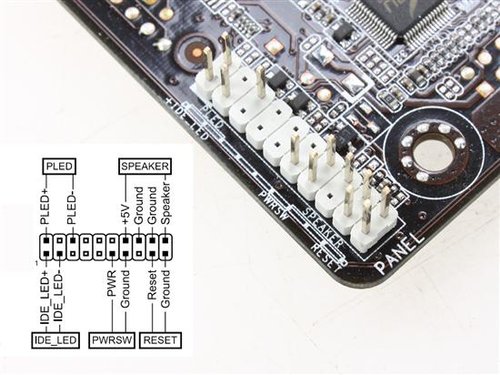

除先前的主板外，还有一些主板的接线规则不明显，但是这些主板在接线旁边有清楚的标记，除了接线方法（实际上，大多数主板上都有标记），并且在上面使用了颜色。针脚底座以区分它们，如上所示。当您遇到这样的主板时，只需按照徽标插入电缆即可。

现在看来，我相信您已经知道使用按键打开电话的安装程序的秘密。实际上，这是POWER相应引脚的短接，这很简单。

前置USB连接方法

正面USB的接线方法实际上非常简单。如今，一般情况下，整个机箱都具有前置USB接线。您只需要在主板上找到相应的针脚并将其插入即可。一般来说，主板上的前端USB引脚当前使用9针接线，并且旁边有明显的USB2.0 / USB3.0标志。

在主板上找到前端USB引脚非常容易。如今，主板通常具有两套或两套以上的前置USB引脚（如上所示）。当寻找前端USB时，您只需要查看当这种9针，并且有两个或两个以上的引脚集合在一起时，基本上就可以确定这是前端USB引脚，并且将会有主板附近的徽标。

当前，一般情况下的正面USB连接搜索是这种集成类型。总共有8条线，分别是VCC，Data +，Data-和GND。不用说，这种集成是直接插入的。如果它们分开，它们通常按红色，白色，绿色和黑色的顺序连接。尽管上图所示的行已集成，但也按红色，白色，绿色和黑色进行了排序。

前置音频连接方法

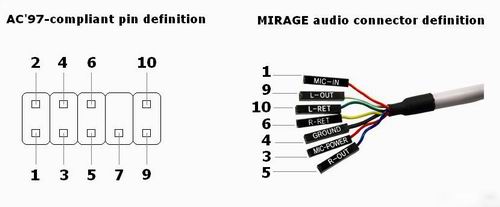

从当前市场上的主板来看，前音频引脚的顺序已成为固定标准。从图中可以看出，前置音频有9个引脚，但它们共占10个引脚，而第8个引脚则留空。

计算机主板跳线图

上图是典型的前置音频连接。实际上，前置音频只需要连接7线，即上图中的7线。在主板的针脚一侧，只要我们了解每个针脚的定义，就可以轻松连接前置音频。让我们看一下主板上每个引脚的定义：

1——麦克风输入/ MIC（麦克风输入）

2——GND（地）

3——麦克风电源/麦克风VCC /麦克风BIAS（麦克风电压）

4——NO针

5——LINE OUT FR（右声道前置音频输出）

6——LINE OUT RR（右声道后方音频输出）

7——NO针

8——NO针

9——LINE OUT FL（左声道前置音频输出）

10——LINE OUT RL（用于通道后方音频输出）

连接前置音频时，只需遵循以上定义并连接相应的电缆即可。实际上，在某些情况下，第5针和第6针，第9针和第10针通过电线连接，可以达到相同的效果。

似乎有很多行，但也很容易记住。首先记住前三个，第一个是麦克风输入，第二个是接地，第三个是麦克风电压，然后将第5和第6针插入右声道，第9和第10针插入左声道渠道。从上到下依次是麦克风输入，麦克风电压，右声道，左声道和地。记住这个容易吗？

如今，许多机箱跳线是集成块，与上面的主板跳线图不同。我们主要可以了解该跳线的作用，如果您插入了错误的USB跳线和音频跳线，则可以了解当前的USB跳线和音频跳线，与以前不同的是，这些跳线都是一个接一个的。
