主板跳线连接方法主板跳线连接方法详细说明

电脑杂谈  发布时间:2020-08-12 19:08:04  来源:网络整理

主板跳线接法图解_主板usb跳线接法图解_主板跳线9针接法图解

最近几天,一些网友向作者询问了主板的跳线连接方法. 当然,作者毫不犹豫地启发了我. 为了方便参考,已将其整理为一个帖子. 也许对初学者,老手和大师们会更有用,请跳过. 有关详细信息,请阅读下面的主板跳线连接的详细说明,包括技嘉,华硕和MSI主板的跳线连接方法和注意事项.

对于DIY玩家而言,最困难的事情必须是机箱前面板(通常称为跳线)的接线,至少对于我来说一开始就是如此. 我仍然记得2006年底,我有一台新的AMD 3600+ X2计算机. 结果,计算机商店的业务员无法正确连接正面音频电缆. 结果,我在连接扬声器后立即烧掉了板载声卡. 那时,我自然不知道如何连接跳线. 经过多年的论坛研究,我逐渐掌握了如何连接跳线. 下面,我将使用示例来演示几种常见的跳线连接.

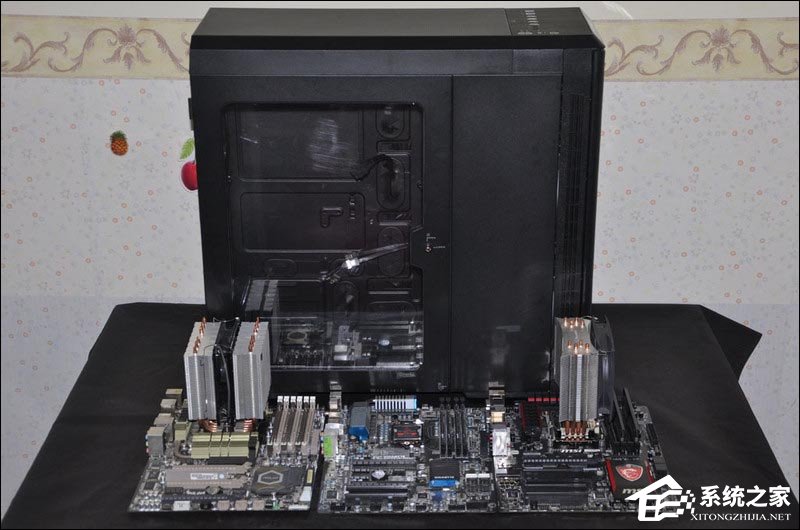

以下是一些用于演示的配件. 从左到右的主板分别是ASUS X58 Sabretooth Tiger,技嘉P67-UD3P和MSI Z97 Gaming3. 选择3个主板的原因是要尽可能地扩大样本. 针对不同情况.

主板跳线接法 主板跳线接法详解

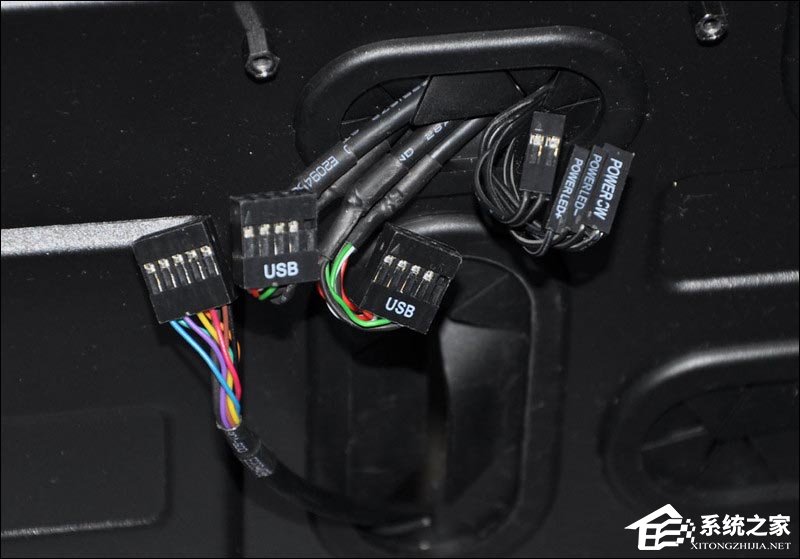

机箱正面接口的列表. 当您看到太多英文字母时,请不要感到困惑. 我将在后面一一介绍.

主板跳线接法 主板跳线接法详解

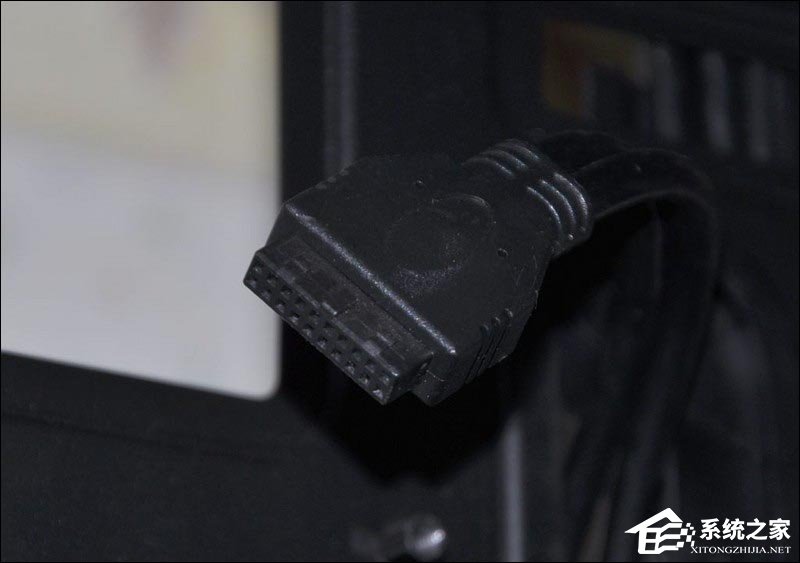

机箱还配备了USB3.0接口. 该接口是万无一失的. 只需找到主板上的位置并插入即可. 没有困难.

主板跳线接法 主板跳线接法详解

接下来,我将开始详细解释. 我已经打开了界面上的文字. 让我解释每个接口的含义. POWER SW =开机按钮,POWER LED =开机指示灯(正极和负极之间存在差异),RESET SW =重启按钮,HDD LED =磁盘指示灯(正极和负极之间存在差异),HD AUDIO =高保真音频,USB(常规,如果未指定,则表示2.0). 无需解释.

主板跳线接法 主板跳线接法详解

主板usb跳线接法图解_主板跳线9针接法图解_主板跳线接法图解

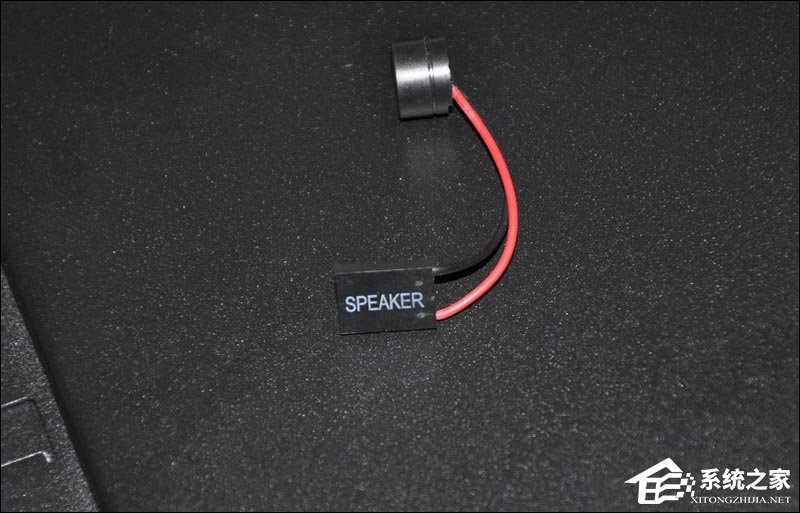

还有一个SPERKER =蜂鸣器.

主板跳线接法 主板跳线接法详解

技嘉P67-UD3P主板跳线连接方法:

此主板在PCB上打印前接口的英文缩写,因此只需要一个台灯就能照亮连接. 对于英文缩写,主板和机箱不相同. 无论如何,只要您学过英语,就不应该承受压力.

主板与机箱接口的对应关系:

PW = POWER SW(正面是主板,背面是机箱,下同),此主板有正极和负极,但机箱没有. 我已经确认,在大多数情况下,电源按钮不需要区分正极和负极;

RES = RESET SW,无需区分正负;

PWR LED = POWER LED,主板和机箱的正负极都标有标记,可以通过对比将它们连接起来;

HD = H.D.D LED,正负极都标记,正好对应;

SPEAK = SPERKER,这也是正面和负面的,没有区别;

主板跳线9针接法图解_主板usb跳线接法图解_主板跳线接法图解

USB3.0是一个万无一失的接口,可以直接连接.

前面的音频接线,在此处添加,如下图所示,主板上的英文缩写为AAFP,因为跳线中间缺少一个销钉,这是防呆的,因此只需插入直接连接器.

主板跳线接法 主板跳线接法详解

某些机箱电缆没有标记正极和负极. 在这种情况下,黑色的是负极,其他的颜色是正极. 当然,不一定是这种情况. 您可以尝试更多并将其向后连接. 如果指示灯熄灭,只需将其改回即可.

此外,主板上的味精和CI两组引脚可以忽略. 通常,这两套跳线的情况很少.

主板跳线接法 主板跳线接法详解

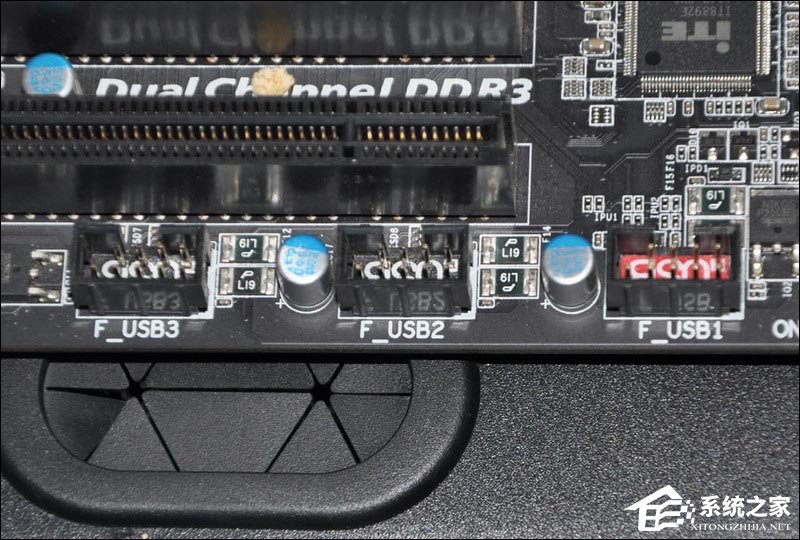

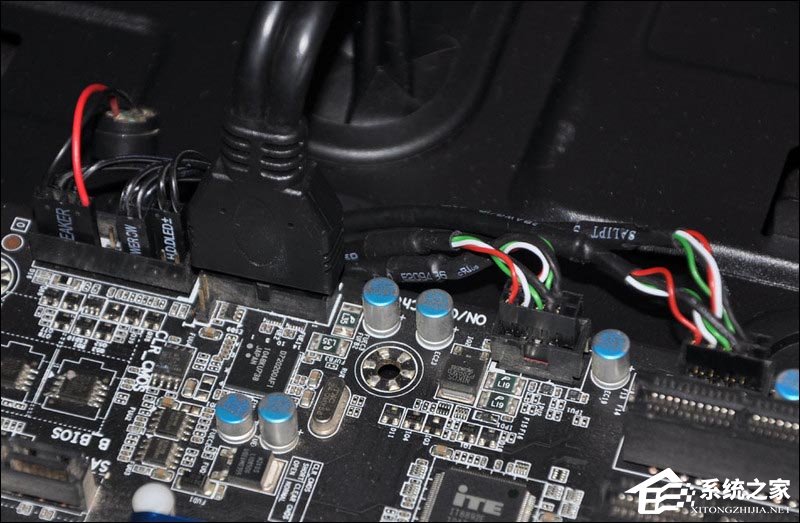

查看USB2.0连接方法. 该接口的上排是5针,下排是4针,因此具有防呆功能. 只需直接连接即可.

主板跳线接法 主板跳线接法详解

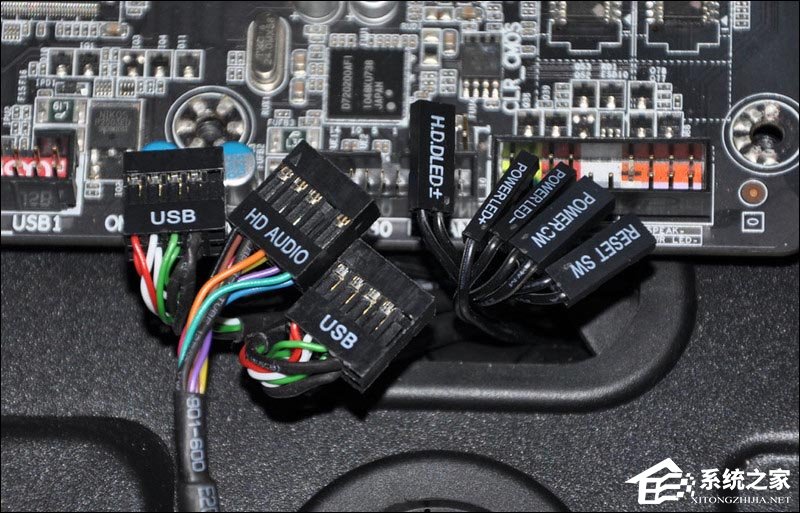

基本上所有内容都已连接.

主板跳线接法 主板跳线接法详解

主板usb跳线接法图解_主板跳线接法图解_主板跳线9针接法图解

华硕X58剑齿虎主板跳线的连接方法:

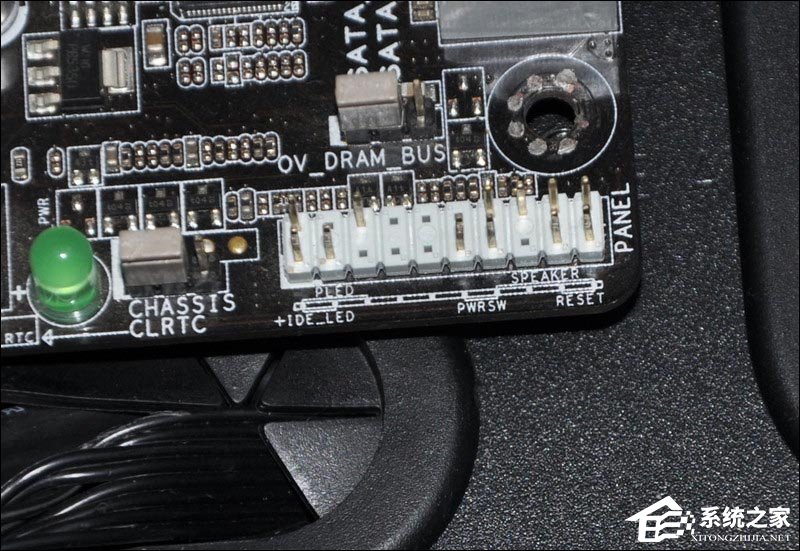

主板的英文缩写与技嘉P67不同,但大致相同. 对应关系如下:

PWRSW = POWER SW,RESET = RESET SW,PLED = POWER LED,IDE_LED = H.D.D LED,SPERKER = SPERKER

主板跳线接法 主板跳线接法详解

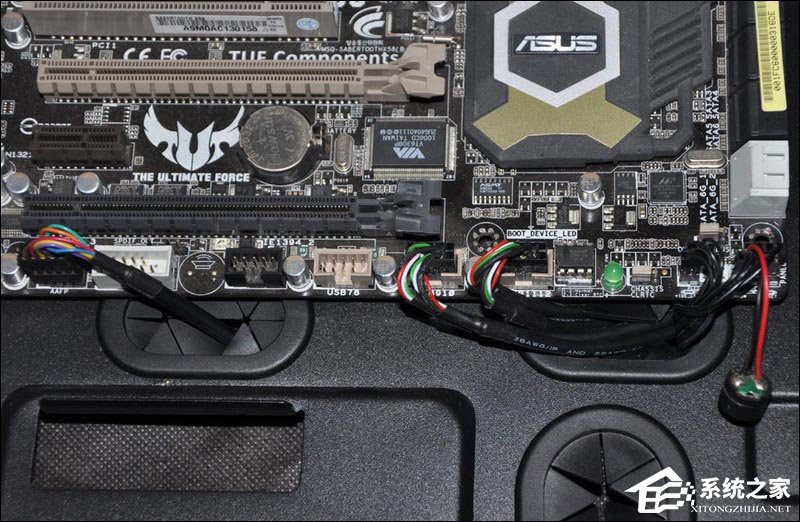

所有接口均已连接. 由于母板较旧并且具有前置USB3.0接口,因此无需连接母板.

主板跳线接法 主板跳线接法详解

MSI MSI Z97 Gaming3主板跳线的连接方法:

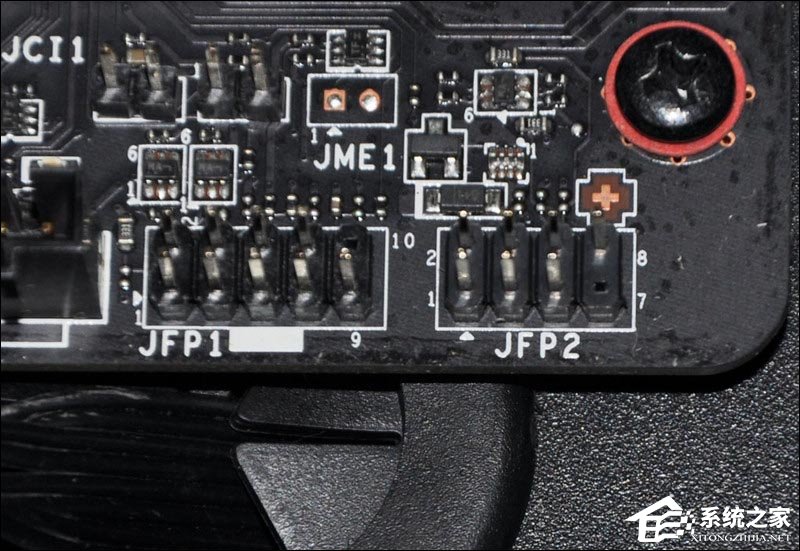

此主板与前两个主板不同. 两组跳线分别标记为JFP1和JFP2. 对于这种情况我们该怎么办?

主板跳线接法 主板跳线接法详解

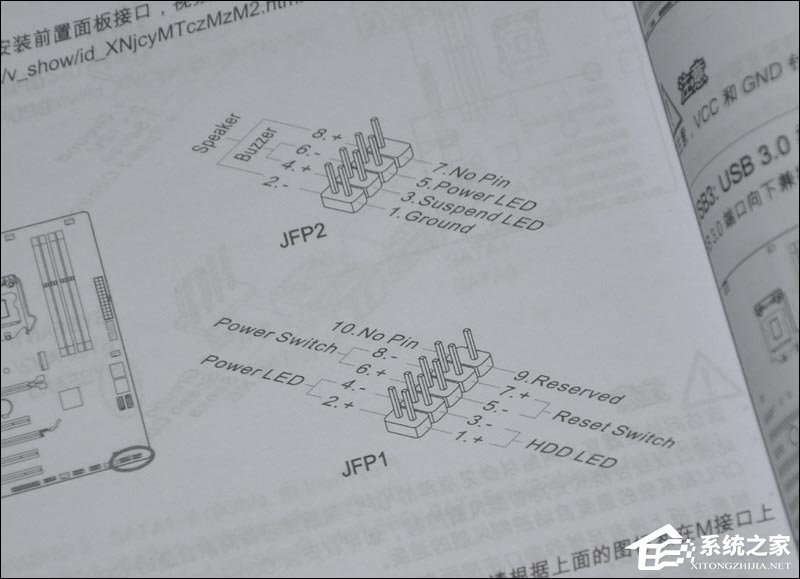

让我们看一下,主板手册出炉了,POWER Switch = POWER SW,RESET Switch = RESET SW,POWER LED = POWER LED(这有两组,一组在JFP1上,另一组在JFP2上,我选择连接到JFP1),HDD LED = HDD LED,SPERKER = SPERKER

主板usb跳线接法图解_主板跳线9针接法图解_主板跳线接法图解

主板跳线接法 主板跳线接法详解

别忘了前面的音频接口. 该主板的缩写为JAUD1. 由于它是一个万无一失的界面,只需插入即可.

主板跳线接法 主板跳线接法详解

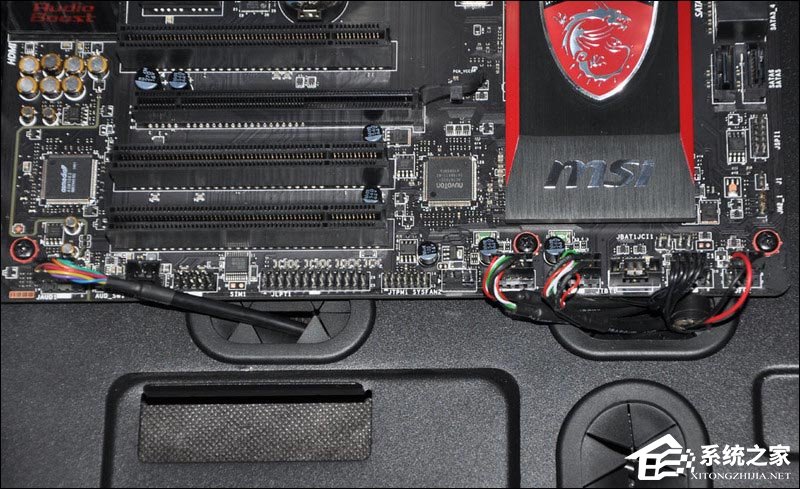

全部连接.

主板跳线接法 主板跳线接法详解

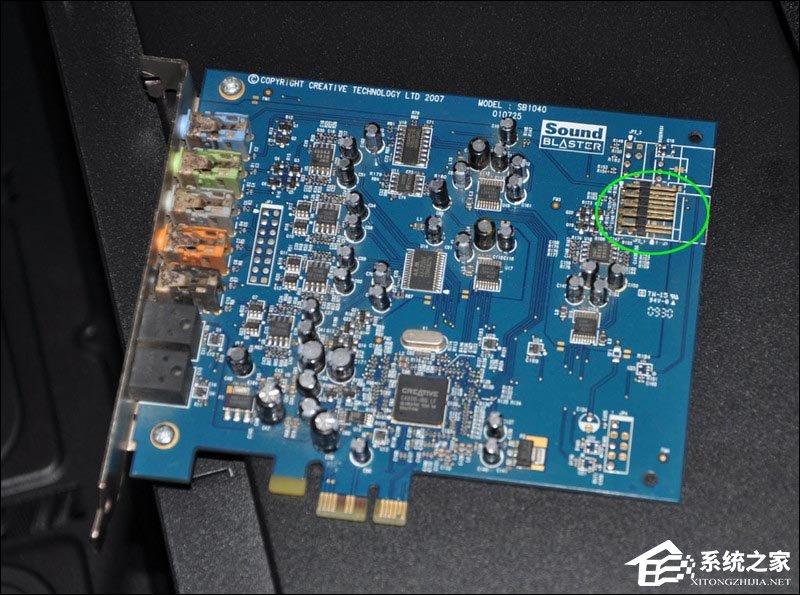

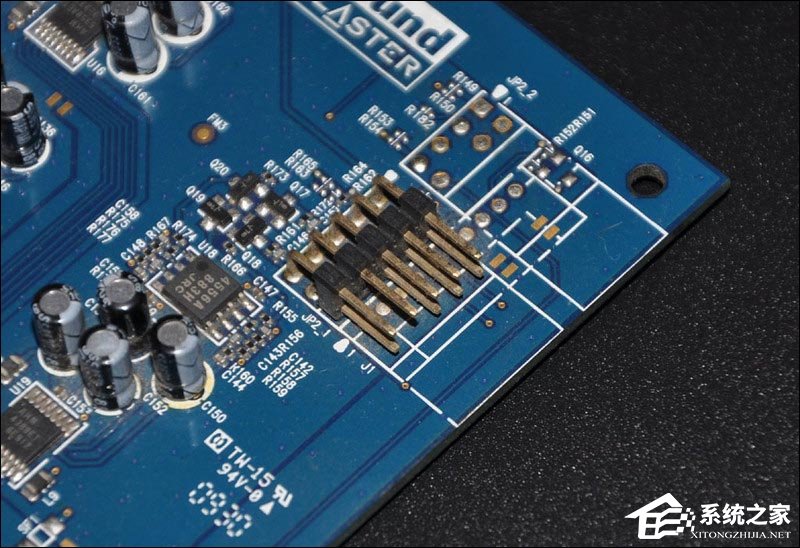

另一个独立声卡的正面接线,如下图所示,该声卡具有一组跳线.

主板跳线接法 主板跳线接法详解

一个功能:

主板跳线接法 主板跳线接法详解

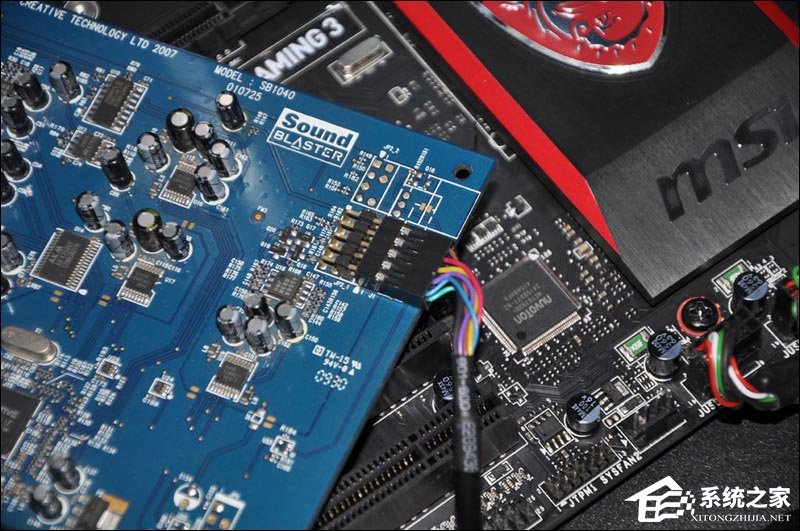

因为它是一个简单的接口,所以直接插入即可.

主板跳线接法 主板跳线接法详解

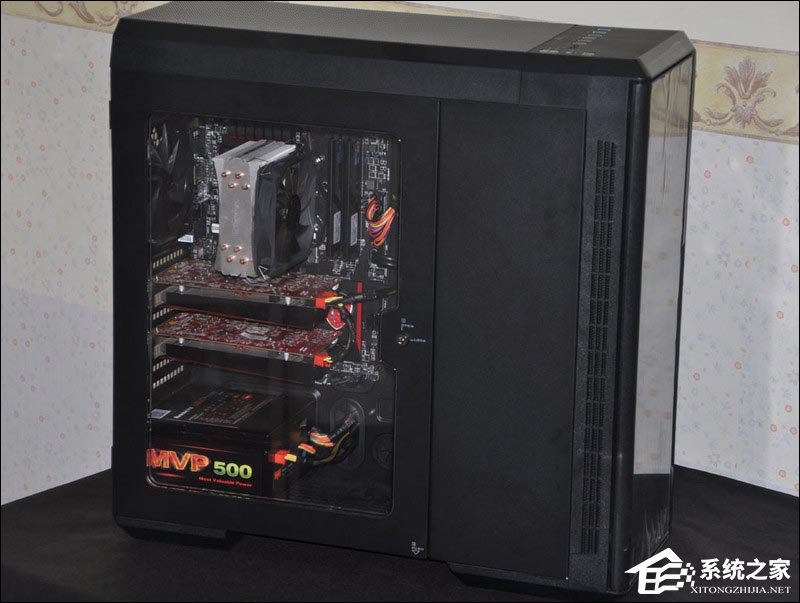

连接跳线后,安装图形卡和电源,然后形成一台机器.

主板跳线接法 主板跳线接法详解

以上是技嘉,华硕,卫星等品牌主板的跳线连接示例. 如果有主板手册,用户也可以自己学习.
