微星主板跳线怎么插哪5个线分别是什么名字

如何连接MSI主板跳线？_：您要询问哪一部分...首先，将三个跳线反向连接都没关系。因为它们不会因反向连接而烧坏。这样您可以做更多再试。直到正确为止。一般而言，电路的正极和负极为正极，一半的颜色为正极。白色的通常是负极，...没关系。请检查几次。.只要正确插入跳线，那么连接是错误的。如果这样做，它将以相反的方式进行

如何在MSI主板上插入跳线，这5根线是名称，并用中文命名_：主板正面控制按钮的连接方法，其中PLED是正面电源指示灯的引脚机箱上有两个“ +”“-”引脚，分别对应机箱上的PLED接口； IDE_LED是硬盘工作指示灯，并且还有“ +”和“-”两个引脚，分别对应机箱上的IDE_LED接口； PWRSW是机箱面板上的开关按钮，也有两个引脚。由于切换键是通过两针短路实现的，因此没有“ +”或“-”。只需将机箱上相应的PWRSW连接到正确的引脚即可。 RESET是复位按钮，同样没有“ +”和“-”，这是通过短路实现的。扬声器是前置蜂鸣器，分为“ +”和“-”两个阶段。

如何插入MSI主板的电源线_：MSI主板的电源线是机箱上标有POWER SW的一根。只需将此线插入MSI主板的PW + T PW-接口即可进行连接。主板电源已打开。下图的红色部分。上图是主板接线，图2是接线功能图。接线时，只需找到对应的位置并对应即可正常启动。请注意，必须将电路板布线插入适当的位置以确保良好的接触。为了避免不必要的麻烦。

主板跳线方法_：通常，主板上有用于标记机箱面板的连接引脚。它们通常放置在主板左下角边缘附近。它们通常是双排针。总共约有10组。电源开关，复位开关，电源指示灯，硬盘指示灯，扬声器等引脚。 1将电源开关电缆连接到电源开关电缆时，请从...开始。

Guiqiu主板MSI / MSI MS_7125跳线连接方法_：您是说主机箱已连接到主板吗？通常，PW或PS-ON是电源，HD-LED是硬盘灯，RST是冷启动。 SPK是发言人。 PW-LED是电源灯。红色线表示正极。 +黑线为负极，地线为两排跳线。必须有长插头线。请勿水平插入电线，我已经遇到过。如果您可以拍摄跳接柱的照片并将其发送出去，我可以更详细地告诉您。您必须能够在跳线旁边清楚地看到英文字母

如何连接MSI g41m的跳线，（如图），主enter_：JFP2通常没用，连接蜂鸣器或其他东西，从左到右都不关心图中JFP1的引脚：9 7 5 3 1 8 6 4 2“ 9”之前的“ 8”是图片中的“空”图钉，我不知道发完帖子后百度是否会占用该空间，因此我在这里7和5提及对应于机箱上的“ reset sw”（重置按钮）。 8和6对应于机箱上的“电源开关”，即电源开关。这两个按钮不是正号或负号。 1和3对应于“ hdd”，“ led”表示硬盘灯2和4对应于“ power led”，这意味着电源灯，其中1和2为正，3和4为负9通常是无用的，只需将其保留即可空

MSI主板上是否有更清晰的接线图_：您好，第一步是了解两个部分，一个是电源开关（Power SW）的接线，另一个是电源指示灯（Power LED）; 9Pin该引脚仍然是其他方法的引脚，相应的接线将在PCB板上标记。例如，“ PW”代表POWER引导，“ RES”代表RESET重新启动，“ HD”代表硬盘灯，“ PWR LED”代表电源灯，有些主板甚至用颜色来区分；相应连接后，HDD LED分为正极和负极。插头需要反向连接；其他插头类似，如果不能正常工作，请以其他方式插入。 Power和Reset不能区分正负，因此请放心。

如何连接MSI G41M_FD主板的跳线：该MSI主板使用9针端子针。 9针面板连接跳线图：上图是9Pin定义开关/复位/电源灯/硬盘灯的，此处应注意未定义第9针，因此无需插入跳线时插入此。连接时，只需要按照上图进行连接即可。其中，电源开关（Power SW）和复位开关（不区分正负极），两个指示灯需要区分正负极，正极接在第一个附近针（即打印线粗的方向）。正极和负极也非常简单。一般来说，彩线是正极，黑/白线是负极（接地，有时用GND表示）

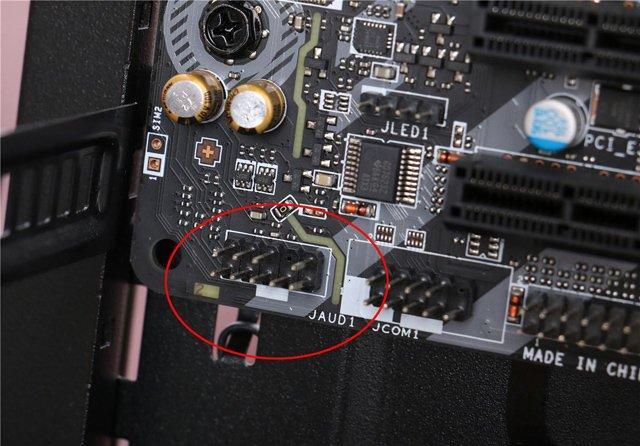

如何连接主板跳线_：系统控制面板已连接至接头连接器。机箱的前面板主要使用以下各项：HD_LED读取硬盘数据指示器RESET强制重新启动按钮PWR_LED（某些标记为PLED +和PLED-）电源指示灯PWR_BTN（某些标记为PWR和GND分别）。要打开按钮的电源，您只需要捏住机箱上的这些导线，比较主板上的引脚，然后将其插入。如果有前置USB连接杆Needle，则其中一些集成，而有些则分散。对于散线顺序，顺序主要是按照“电源+ 5V，数据-，数据+，接地GND”排列的，并与主板上的徽标进行对比，只需将其插入。还有一个F_AUDIO连接器引脚，这是前置音频输出输入端口。这很容易做到。这些插座为您集成在一起，您可以在对准眼睛时将其插入。

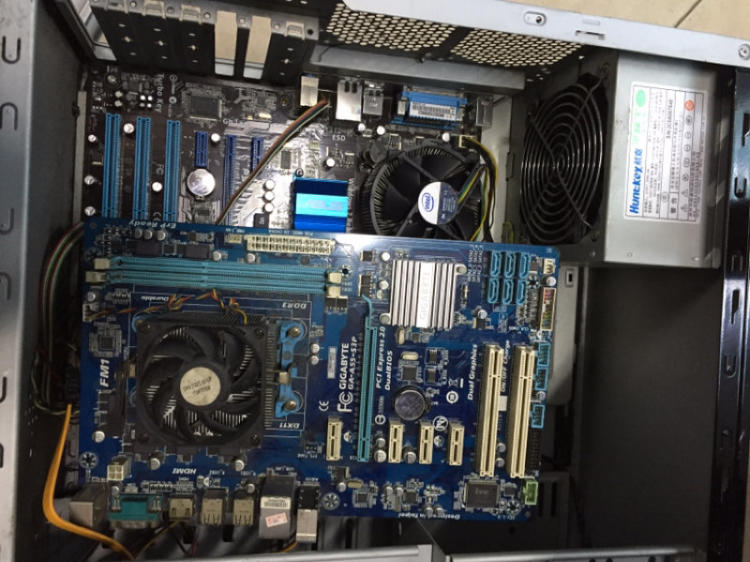

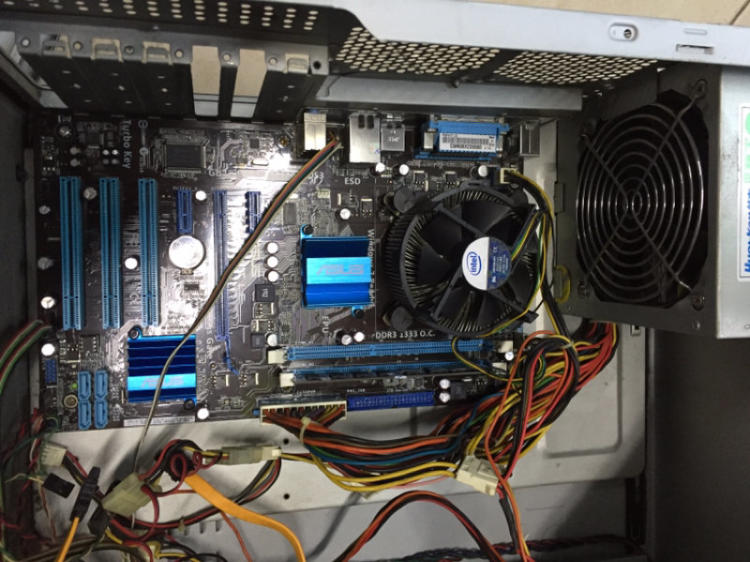

如何跳线主板ASUS / GIGABYTE / MSI主板跳线图_：很简单，线程末端也有字母标签，与主板插座下方的字母标签相同，只需插入即可。
