看懂笔记本电脑电路图，掌握分析电路的基本技能！

了解笔记本计算机的电路图一.教学目标：学习阅读电路图并掌握分析电路的方法。1.介绍电路板，电路图，常见的电子组件及其组成的单元电路的工作原理，并解释查看图的规则，方法和步骤。2.列出相应的电路图，以举例说明和分析。3.通过讲解，学生可以通过整个机器的电路图绘制相应的框图，并学习分析单元的电路图的基础知识。重点和难点二.重点和难点。重点：掌握电子设备中常用电子元件的基本知识以及由常用电子元件组成的单元电路。查看电路图的规则和方法。难点：通过分析整个电路，绘制出单元各部分的电路图。教学准备三.教学准备电路板图片包含通用组件的单元电路图Ups电源电路框图产品电路装配图需要与教学相关的实用电路图授课时间四.授课时间三个小时五.第一节课教学过程的学习要求：了解电路板，识别电路图，并记住常用电子元件的符号，特性和识别方法。了解通用单元电路的工作原理。了解电路图的类型和组成。1.电路板（理解）1.1电路板简介（实际电路板的图片）（P125）1. 2电路板的制造（在P126中）2.知道电路图的基本知识2.1知识2.1. 1什么是电路图（请参阅教科书P127）2.1. 2理解电路图的基本技巧（1）常用电子组件的基本知识（存储器）阻力R符号。

由或在电路图中表示。它的最基本功能是阻止电流流动（交流和直流也有效）。测量电阻的两个最基本参数是电阻和功率。电阻值用于表示电阻器对电流的电阻，以欧姆表示。普通电阻读数法（色码法：普通电阻用四个色环表示。色环电阻的规则是最后一个圆圈代表误差。对于四环电阻，前两个环代表有效值，而第三个环代表乘以时间有一种方法：面对一个色环电阻，找到金或银端，然后将其调低，从头开始读取色环，例如，第一个环是棕色，第二个环是黑色，第一个环第三个环为红色，第四个环为金，因此其电阻值为1和0，第三个环为相加的零数目，此电阻器相加2个零，因此其实际电阻值为1,000。即1k。数字标记方法：使用三位数字在产品和电路图上指示组件标称值的方法称为数字标记方法，通常在片式电阻器或设备中发色，金色表示1uH（误差5％）。二极管由符号“ D”表示，该符号在电路图中表示。二极管的主要特性是单向导电性，即在正向电压的作用下，导通电阻很小。并且在反向电压的作用下导通电阻极大或无限大。由于二极管的上述特性，它被用于电子电路中的整流，隔离，电压稳定，极性保护，代码控制，频率调制和噪声抑制。常用的二极管可分为：整流二极管（如1N4004），隔离二极管（如1N4148）），肖特基二极管（如BAT85），发光二极管，齐纳二极管等）。三极管晶体管具有三个电极，二极管由一个PN结构制成，三极管由两个PN结构制成，共享电极成为三极管的基极（用字母b表示）。

另外两个电极成为集电极（由字母c表示）和发射极（由字母e表示）。由于不同的组合，一个是NPN型晶体管，另一个是PNP型晶体管。三极管的最基本功能是放大。它可以将（简称信号，指将电压，电流，功率改变为所需的值而不会失真。该值可以将直流电源的能量部分转换为输出信号，该输出信号根据输入信号的定律而变化，并且具有更大的能量。

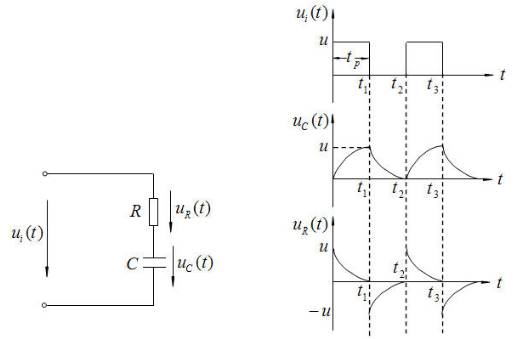

放大电路的本质是一种能量转换装置，它使用较少的能量来控制较大的能量转换。这里仅简要列举“公共发射极放大器电路”，以解释每个组件的作用（1)三极管V：实现电流放大。（2)集电极直流电源UCC：确保晶体管工作在放大状态） 。（3)集电极负载电阻RC：将三极管集电极电流的变化转换为电压变化，以实现电压放大。（4)基极偏置电阻RB：为放大器电路提供静态工作点。（[5)耦合电容器C1和C2：放大电路的工作原理（1) ui直接加在晶体管V的基极和发射极之间，导致基极电流iB相应地改变。（2)通过电流V，V的放大效应。集电极电流iC也将改变。（3) iC的改变会导致V的集电极和发射极之间的电压uCE发生变化。（4) uCE中的交流分量会平稳地传输到通过C2的负载RL变成输出交流电压uo，实现电压放大效果。在振荡电路之前，我们已经学习了整流，滤波和放大三个电路。顾名思义，您可以了解这三个电路的功能。那么振荡电路的作用是什么？可以转换为具有一定幅度和频率的AC信号的电路称为振荡器电路（生成信号电压）。在一般的家用电器中，使用了大量的LC振荡器和RG振荡器。

由于它的用途广泛且形式多样，因此在以后的研究中将根据相应的电路进行详细说明。 4.2. 2电路图的类型（理解）（1）电路原理图（在P128中）（2）电路框图（在P128中）（3）电路装配图（在P129中））（[4）印刷电路板图（在P129下）4.2. 3（通过记忆）电路图的组成元素（1）图形符号（我以前已经学过通用组件）（2）文本符号为在电路图中，通常有多个组件，这时为了区分它们，方法是在组件的文本符号后添加序列号，例如C 1、 C2、 R1、R2等。（3）接线（在P130下）（4）节点（在P131下）（5）注释字符（P131-13 2） ?? the1.读出电阻的电阻值跟随电阻2.的电路图能否知道所使用组件的具体参数？第二课学习要求：掌握电路图查看的规则，步骤和方法，并能够分析不同的功率因数4.3查看电路图的规则（重点）掌握用于查看电路图的规则对于理解电路图非常重要。4.3查看电路图的规则（重点）。 4.3. 1电路图中的信号处理方向规则（P13 2）八个词：从左到右，从上到下（请参阅每个单元电路的布置））此外，某些电路具有反馈电路，反馈模型通常与主回路流向相反。

4.3. 2电路图中图形符号的位置和状态（1）可以根据图纸需要以不同方式放置电路中组件图形符号的放置方向，并且由符号表示的组件不会改变，在查看图片时，只需注意组件图形符号的连接端是如何连接的。（P133开启）（2）集中绘图和分散绘图规则（P133134）集中绘图通常只标记一个组件符号）在分散绘图方法中，将出现两个具有相同符号的组件，但它们用“-”分隔并添加序列号（3）操作状态规则组件（在P135上）4.3. 3电源线，地线和各种连接线的规则（1）电线的连接和交叉规则在所连接的电线中间有黑点，并且十字架上没有黑点。通常，广告集成电路之间的装饰线，数据线和接口线使用简单的绘制方法，将具有相同属性但不同序列号的线与一条线连接起来，以代表多条单独的线，并且序列号一一对应，如下所示：在下图中的绿色圆圈中标记。 （请参阅P136）（2）连接线的中断图规则）。当连接线的两端相距较远（或电路图分为多个图）并且图形区域更多时，中断图方法通常采用下图中的红色圆圈表示，在同一电路图中，相同的符号标记为互连线。（请参阅P137）（3）电源线和地线的表示规则。通常将电路图排列组件上方电源中的电源线或电源正极线，将负极电源线布置在组件下方的地线或电源中。

在更复杂的电路图中，地线通常不连接在一起，而是通过独立的接地符号连接在一起。此时，应理解所有接地符号都连接在一起。在某些电路图中，需要多个电源，并且电源线是单独绘制的。应该理解，所有带有相同标签的电源线都连接在一起。接地表示为：并且通常，接地符号向下绘制，但出于图纸布局需要，也可以向上，向左或向右绘制。 （P138）4.4查看图表的基本方法和步骤（重点）4.4.1查看电路图的基本方法了解电路图是维护电子设备的基础和关键。查看电路图时，首先应根据电路的功能确定电路图的信号处理方向。一般的电路图方法是从左到右排列信号处理流程。接下来，我们将电路图分解为几个以主要组件为核心的单元电路。以前已经研究了通用单元电路。根据信号处理方向4.4.依次分析每个单元电路的功能和作用。2查看电路图的步骤电子电路的主要任务是处理信号。各个电路之间的区别在于处理方法和效果（例如放大，滤波，转换等）。因此，在读取图像时，要处理的信号流向应该是沿着信号主路径的主线，沿着基本单元电路，整个电路应分为具有独立功能的几个部分进行分析。可以概括为以下步骤：（1）了解目的了解目的：电路的使用位置及其作用。

了解目的（2）查找路径以查找路径：查找信号流经的路径。通常，输入端子在左侧，路径的输出端子在右侧。信号传输集线器是预定设备，您可以按其连接查找关系。[3）分析功能分析功能：将电路划分为几个单元电路后，根据现有分析每个单元电路的工作原理和功能分析功能知识。（4）总体视图：首先，每个部分的功能都由框图表示，并且根据它们之间的总体关系将它们连接起来并绘制为总体框图。从该总体框图中，您可以4.4.3众所周知，识别单位电路的电路图的方法如下：综上所述，单元电路是可以完成某种电路功能的最小电路单元。 （1）单元电路图的功能和特性单元电路类型很多，常用的电路包括：电源，放大，振荡，频率转换，调制和解调，检测，测量，切换，计数，编码和解码，显示，控制等电路图①与本机电路无关，省略了本机的电路图本机的其他构成要素和线路，因此，本机电路看起来简洁明了，另外，电源，输入端子和输出端子在单位电路图中也进行了简化，使用+ V表示直流工作电压（其中正号表示使用正极性直流电压为电路供电，接地端子连接到电源的负极）; Vi代表输入信号，是要由本单元电路放大或处理的信号; VO代表输出信号，这是放大后的信号或由本单元电路处理。

通过单元电路图中的标签可以轻松找到电源端子，输入端子和输出端子。在实际电路中，这三个端子的电路都在没有+ V的情况下连接到完整电路中的其他电路。Vi和VO的标记使初学者难以阅读图片。 ②单元电路图采用惯用图法，一目了然。例如，组件采用惯用的绘制方法，并且每个组件之间的连接最短。在整个机器的实际电路图中，由于电路中其他单元电路中的元件受组件的约束，相关的组件以混乱的方式绘制，某些在涂漆方法中不常见，并且某些单个的组件被绘制得很远远离设备的电路，因此电路中的布线非常长且弯曲，因此在理解电路图和工作原理时会带来不便。 ③单元电路图仅出现在解释电路工作原理的书籍和杂志中，而不是实际电路图。对单元电路的研究是学习电子电路工作原理的关键。只有掌握单元电路的工作原理，才能对整个电路进行分析。 （2）单元电路图识别方法单元电路的类型很多，但是各种单元电路的具体识别方法不同。这里仅是几个常见的问题：①所谓的有源电路识别方法电路是电路需要直流电压才能工作的电路（例如放大器电路）。要确定有源电路，首先要分析直流电压供应电路。这时，电路图中的所有电容器都被视为开路（因为这些电容器具有隔直直流功能特性），并且所有电感器都被认为是短路（电感器的特定特性）。

DC电路的绘制方向通常是从右到左，然后从上到下。 ②信号传输过程的分析信号传输过程的分析是信号在单位电路中从输入端传输到输出端的方式，以及信号在传输过程中的处理方式（如放大，衰减，控制等）。 ）。信号传输的图像识别方向通常是从左到右。 ③元件的作用分析元件的作用分析是电路中每个元件的作用，主要是从直流和交流的角度。 ④电路故障分析电路故障分析是指当电路中的元件开路，短路，其性能下降时，会对整个电路产生什么样的不利影响，以及哪些故障现象会引起输出信号（例如如无输出信号，输出信号小，信号失真，噪声等）。了解了电路的工作原理后，组件的故障分析将变得更加容易。整个电路中功能单元电路的种类很多，许多单元电路的工作原理非常复杂。直接分析整个电路比较困难，并且在分析了单元电路图之后分析整个电路相对简单。 ，因此对单位电路图的识别也用于整个机器的电路分析。1.查看电路图，并指出至少两个单元电路。2.在下图中指出电流的大致方向。3.如果以下电路图假定VD1损坏，整流电路是否可以继续工作？ C2在电路中起什么作用？ V0代表什么？第三课通过研究识别整机电路图的方法并综合运用以前学到的知识来分析和解释整机电路图。

4.4.4识别整机电路图的方法1.整机电路图的功能和特性整机电路图具有以下功能：电路整机原理图具有以下功能：①表示整机的电路结构，各单元电路的具体形式以及它们之间的连接，表达了整机的工作原理。 ②整机的电路图一般会显示电路中每个组件的具体参数，例如型号，标称值和一些其他重要数据，为测试和更换组件提供基础。例如，当更换某个三极管时，您可以通过参考图中的三极管型号标签来查找。 ③许多整机的电路图还显示了相关测试点的直流工作电压，便于维修电路故障。例如，集成电路每个引脚上的DC电压标记和晶体管每个电极上的DC电压标记都是很方便的。维修电路的这些部分很方便。 ④提供有关图像识别的有用信息。例如，通过图中每个开关的名称和开关位置的标签，您可以了解开关的功能和当前开关状态；当将整个机器的电路图分为多个图时，引线连接器的标签可以轻松标记每个图之间的连接电路。在整机的某些电路图中，开关的标签组合在一起，并在图纸上的某处标记了开关的功能说明。如果您不知道图中的某个开关，则可以参考描述的这一部分。 Features of the circuit diagram of the whole machine Compared with other circuit diagrams, the circuit diagram of the whole machine has the following characteristics: ①It includes all the circuits of the whole machine.

②The unit circuit changes in the complete circuit of different models of machines are very rich, which causes a lot of difficulties in recognizing diagrams and requires more comprehensive circuit knowledge. The complete circuit diagrams of the same type of machine have similarities, but there are great differences between different types of machines. ③The drawing method of each part of the unit circuit in the circuit diagram of the whole machine has certain rules. Understanding these rules is beneficial to the recognition of the diagram. The general situation of the distribution law is: the power circuit is drawn on the lower right of the circuit diagram of the whole machine; the signal source circuit is drawn on the whole The left side of the circuit diagram of the machine; the load circuit is drawn on the right side of the circuit diagram of the whole machine; the amplifier circuits at all levels are arranged from left to right, and the left and right channel circuits in the two-channel circuit are arranged up and down; in each unit circuit The components are relatively concentrated.2. Recognition method and precautions for the circuit diagram of the whole machine The method and precautions for recognizing the circuit diagram of the whole machine are as follows: ①Analysis of the circuit diagram of the whole machine is mainly: each part of the circuit is in the whole machine The specific position in the circuit diagram; the type of the unit circuit; the analysis of the DC working voltage supply circuit; the analysis of the AC signal transmission; the key analysis of the working principle of some unit circuits, these unit circuits are unseen before and more complicated. ②The circuit diagrams of the whole machine divided into several drawings can be recognized one by one. If the analysis of the entire signal transmission system is required, the drawings should be connected for analysis. ③For the recognition of the circuit diagram of the whole machine, after learning the unit circuit of a function, find the unit circuit of this function in several circuit diagrams of the whole machine and analyze it, because the unit circuit in the circuit diagram of the whole machine There are many changes, and the drawing of the circuit is affected by other circuits and may not be the same as a single drawn unit circuit, so the difficulty of recognizing the drawing is increased.

④ Generally, the direction of signal transmission is from the left to the right in the circuit diagram of the complete machine. ⑤The image recognition direction of the DC working voltage supply circuit is from right to left, and the image recognition direction of the DC circuit of a certain level of amplifier circuit is from top to bottom. ⑥In the process of analyzing the circuit of the whole machine, if it is difficult to analyze a certain unit circuit, for example, it is difficult to analyze the application circuit of a certain type of integrated circuit, you can search for the identification data of this type of integrated circuit (internal circuit block diagram, various references) Foot function, etc.) to help identify pictures. ⑦There will be many English labels in the circuit diagrams of some complete machines. It is quite beneficial to understand the meaning of these English labels. The English description marked near a certain type of integrated circuit is the function description of the integrated circuit. Common English translations of some circuit diagrams ADD AFC AGC AVCC BACKLIGHT BAT_VOLT Boost-En BUZZER CS FLASH CS ROM CSRAM DATA LCD_CS LCD-EN MICMIC+ ON_OFF POWER ON Reset VBATT address line automatic frequency control automatic gain control audio power supply backlight control voltage detection boost start vibration Bell font library chip selection version chip selection temporary storage chip selection data cable display chip selection display screen start local microphone negative pole local microphone positive start trigger boot start reset battery voltage
