暴力拆解小米最新二合一充电宝

5.移动电源，充电宝等无线充电电源设备。小米移动电源无法为手机充电。十：跟小米10400mah移动电源一样，小米5200mah移动电源的pcba板上也带有温度探测装置，确保了充电宝能在适当的温度范围内运行，进一步提升了安全性，不用担心会爆炸的问题。

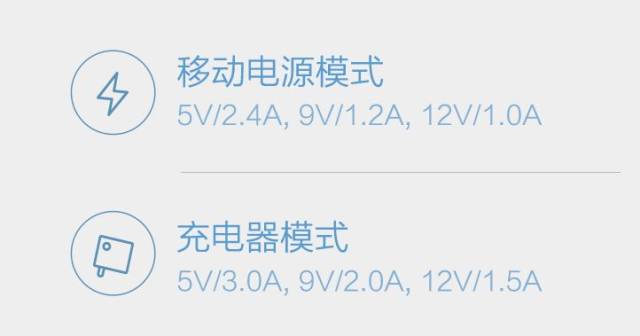

内部包含2颗18650电芯，总容量为5000mAh，作为移动电源充电时支持5V/2.4A，9V/1.2A，12V/1三种输出，作为充电器时支持5V/3A，9V/2A，12V/1.5A最大输出功率能达到18W。

包装

使用和小米其它产品一样的白色包装。

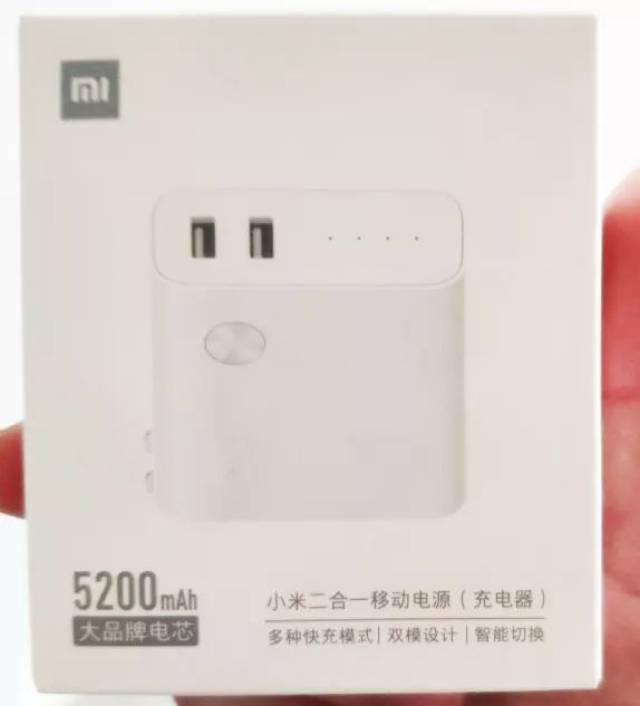

包装正面

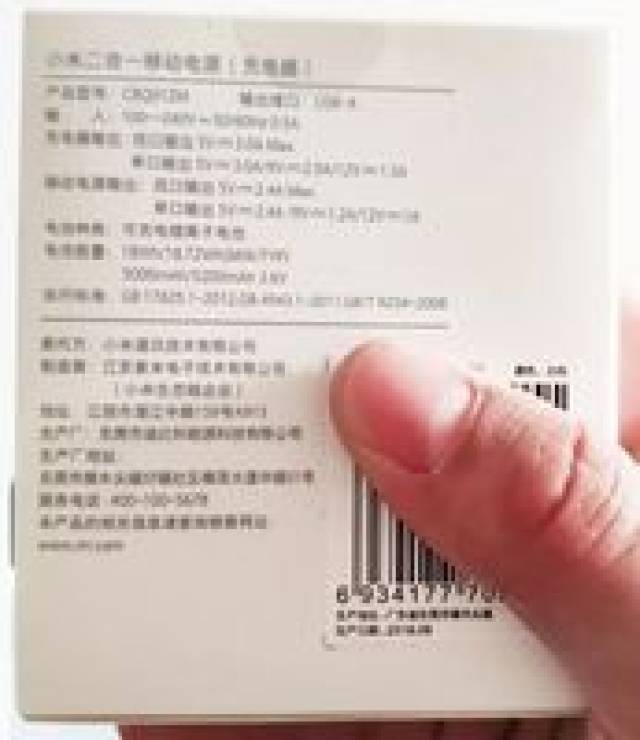

包装背面

拆箱后里边一个电源和一张说明书，看来需要自己配USB充电线了。

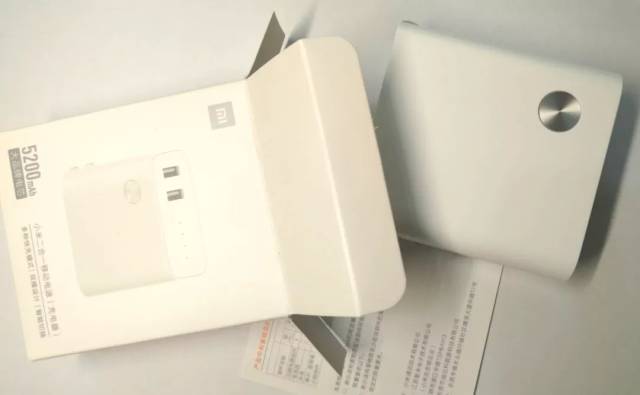

拆箱

前置i/o接口在左侧面吸风孔一旁，位置较为特殊，不同于常规在正面上端或是顶部前端的设计，使机箱的正面和顶面更加简洁美观。le103的按键布局全部设计在左耳筒一侧，计有音量加减、开关和充电接口、指示灯、麦克风等。3、如果以上步骤并不奏效，接下来请用ipad自带的电源充电为ipad充电，并且同时按下主屏home返回按键和电源锁定键。

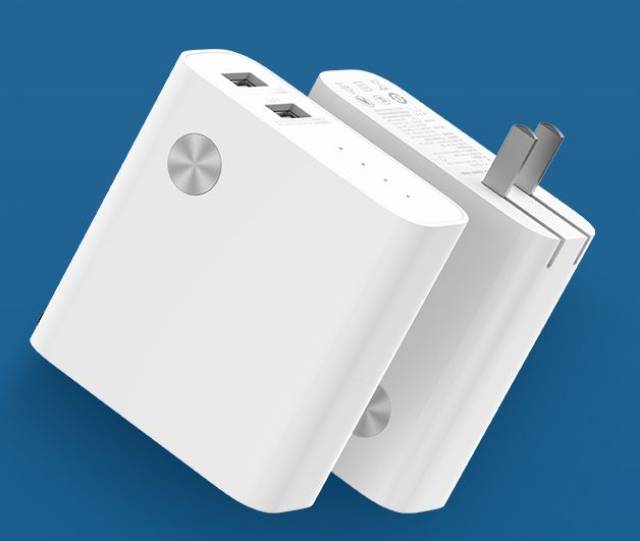

正面

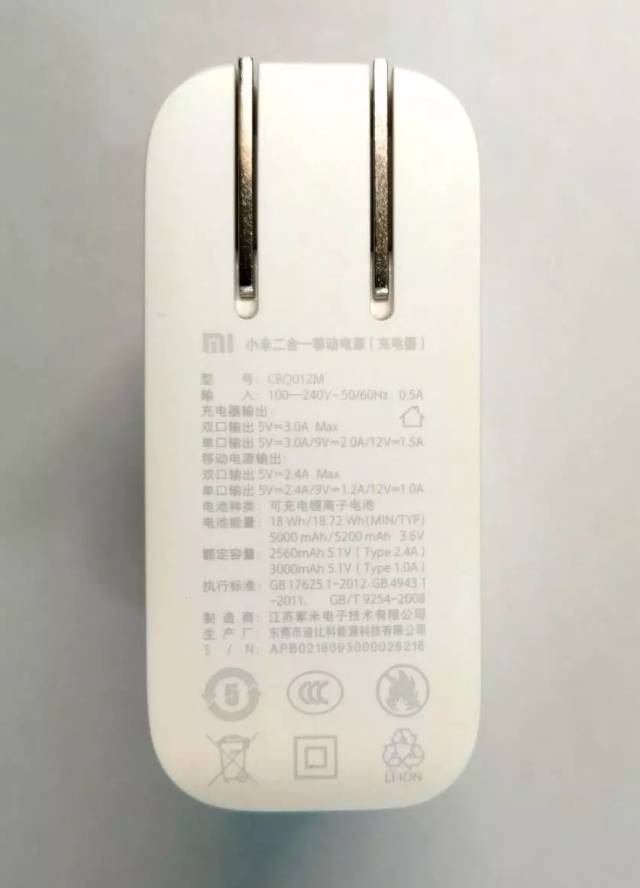

市电接口和标识

USB面板

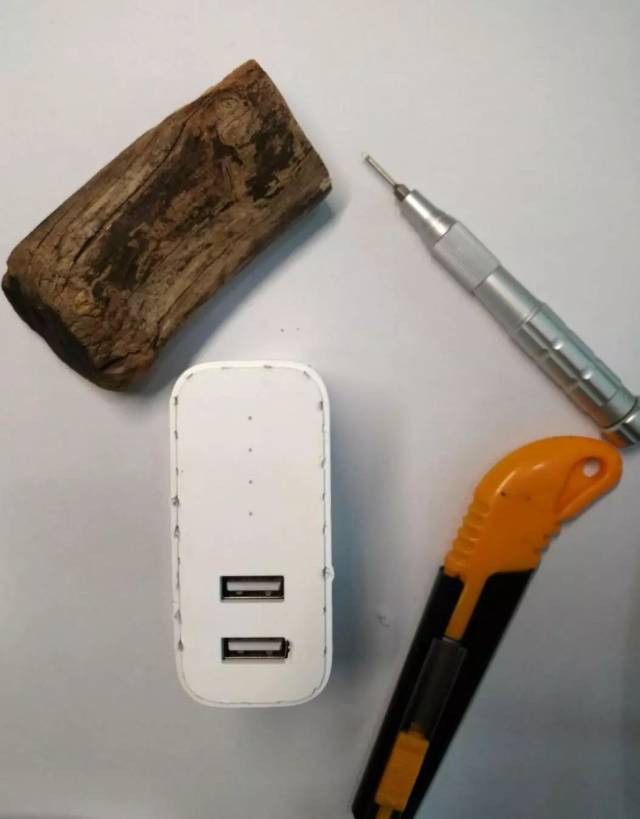

USB面板与主壳体使用胶水粘接，没有螺丝，拆解过程比较暴力。

拆除USB面板过程

拆开USB面板后，断开电池保护壳与主壳体的胶水才可以脱下外套。

内部正面

内部背面

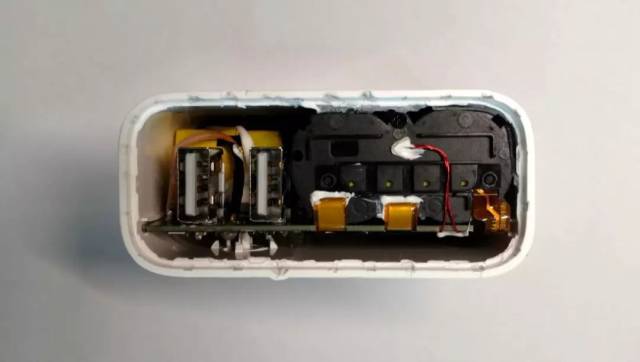

内部侧面

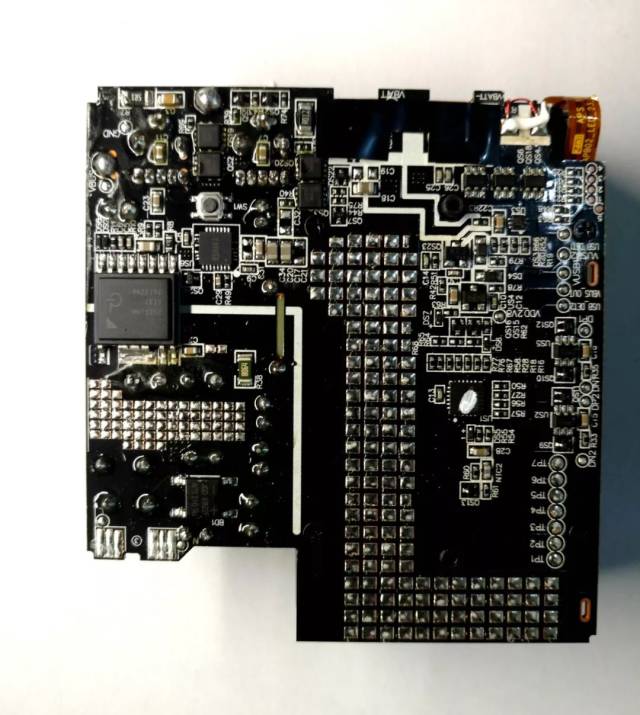

取下电池保护壳与PCB上的螺丝后可以看到完整的PCB背面，PCB背面主要用于放置开关电源部分的器件，包括一个高频变压器、2个USB口和几颗电容电感等器件小米充电宝电路图，加上背面的几个IC就能在26mm*60mm*20mm的尺寸内能够实现18W的功率输出。

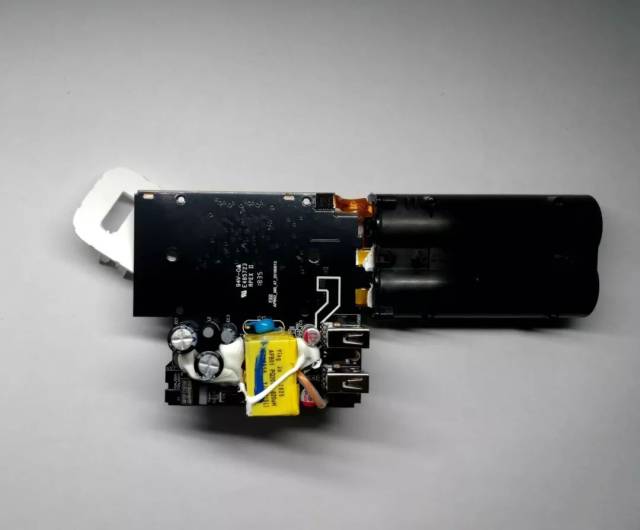

去掉电池螺丝后的背面

去掉电池螺丝后的正面

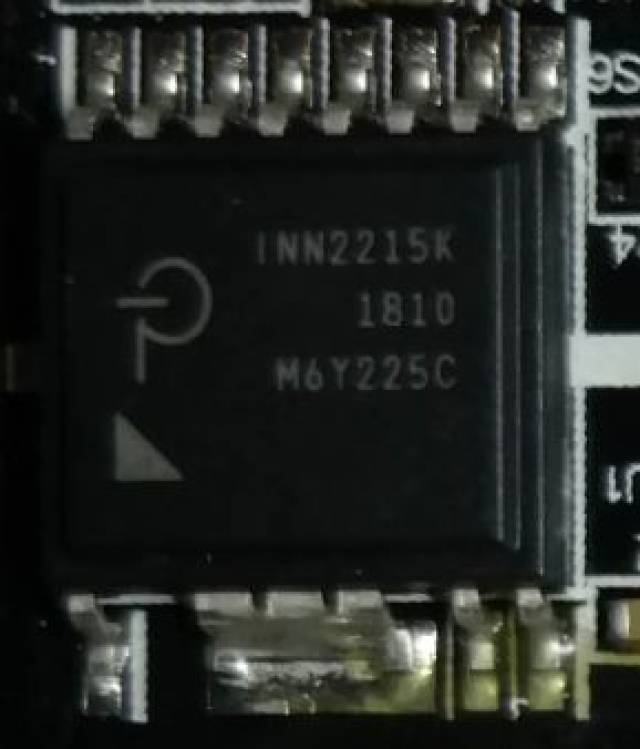

电路上最醒目的要属这颗INN2215K芯片，看标识应该是PI家族的一款电源芯片。

查询数据手册得知，INN2215K是一款集成了650 V MOSFET、同步整流、反馈和恒功率特性的适合USB-PD和 QC 3.0应用的离线式反激恒压/恒流开关IC，输出功率最大可达20W。

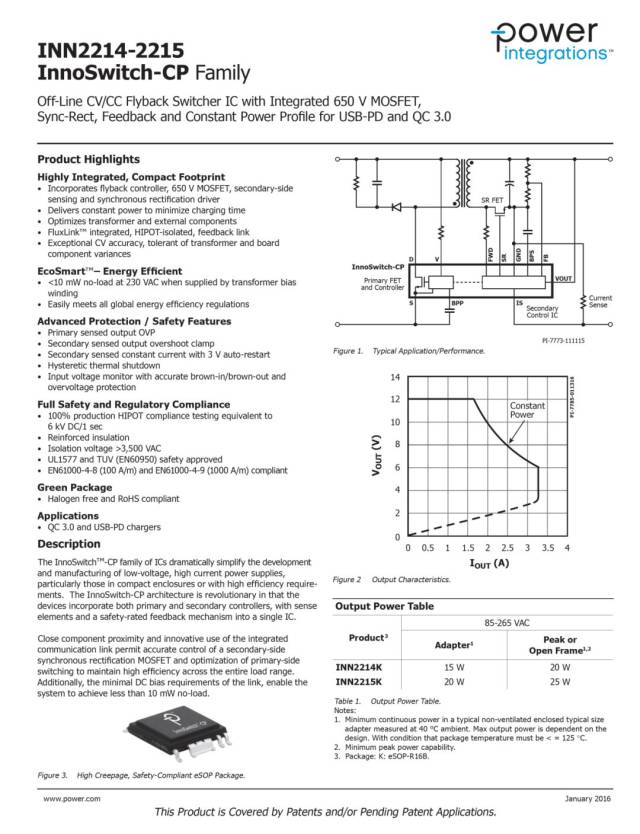

INN2215K数据手册

从资料可以了解到INN2215K是PI家族的InnoSwitch™-CP系列IC，使用了磁隔离技术，非常适合小体积高功率密度的应用。

相较于传统的PWM（脉宽调制）控制器，INN2215K使用的磁隔离技术，在器件上集成了一个高压功率MOSFET开关以及初级侧和次级侧控制器。采用一种使用封装引线框和焊线构成的创新性磁感耦合反馈机制，向初级IC传递信息，并使用简单的ON/OFF控制方式来稳定输出电压和电流。

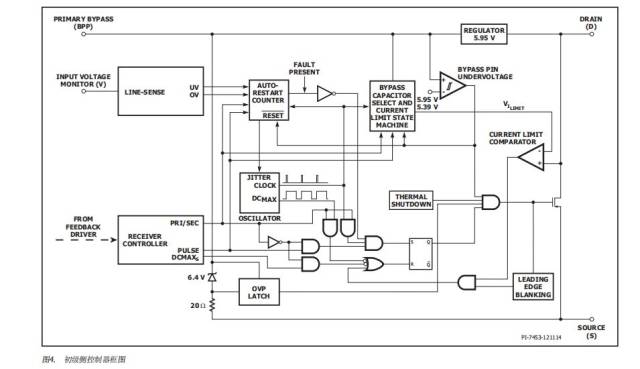

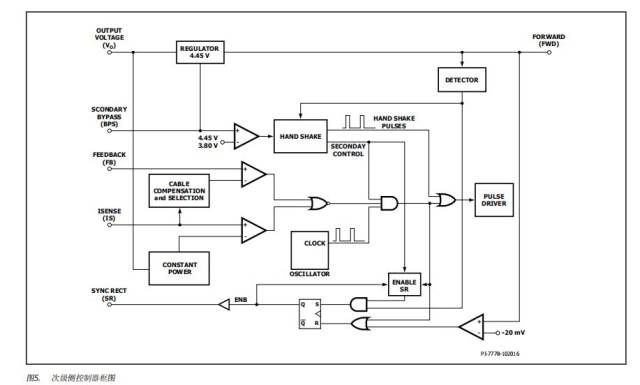

下面两张资料图所示为实现各种重要功能的初级及次级控制器的功能框图。

使用INN2215K的设计非常巧妙，仅用很少的元件数目就大大解决了高功率密度、小体积充电器的设计难题。高效的同步整流也使得电源发热得到很好控制。 另外，其次级侧的反馈控制方式还易于与各种充电协议接口IC通讯，从而实现对输出电压电流的精准控制。

下图中INN2215K搭配一颗CHY103D USB快充协议控制器用来识别充电设备类型，调整INN2215K的输出电压实现5V、9V和12V输出。从参考电路可以看出INN2215K的器件很少，这也说明为什么这款移动电源（充电器）能够在这么小的体积内装下18W的充电器同时还能塞进2颗18650锂电池。

INN2215K参考电路

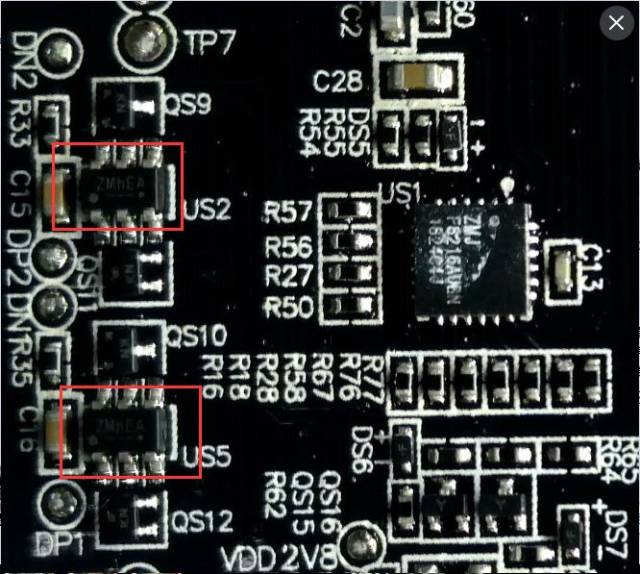

这款移动电源（充电器）使用了丝印为ZMhEA的协议识别IC，网上查询到是fttipower的FP6601Q。

FP6601Q

QC协议通过检测USB D-和D+的电压来识别协议类型，当D+和D-都为0.6V时为12V模式，D+为3.3V D-为0.6V时为9V模式，D+为0.6V D-为高阻时输出5V，D+为0.6V D-为3.3V为连续模式，可实现最大电压和最小电压之间的连续可调，网上有一些介绍使用连续模式实现可调电源的教程。

FP6601Q参考电路和电压模式

FP6601Q内部结构

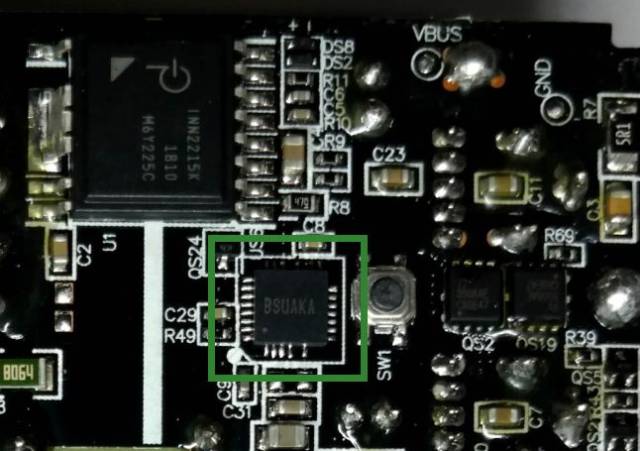

INN2215K右下角丝印为BSUAKA的IC没找到资料，猜测是一颗双向升降压充放电IC。

原理可参考南芯的SC8802，其主要功能是在充电器插上电源时通过INN2215K输出的5V、9V或12V经过降压为充电器内部的锂电池充电实现充电功能。在断开市电通过USB给手机等设备充电时，将电池升压到FP6601Q芯片后识别到的输出电压实现放电，达到为其他设备充电的功能。

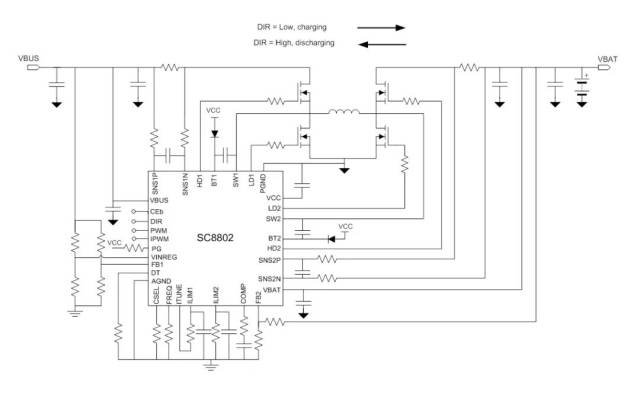

SC8802双向充放电IC参考电路

第十三倍压电解电容c21正极与第三电平转换芯片ic6的2脚连接，第十四倍压电解电容c22负极接地，第十五倍压电解电容c23负极与第三电平转换芯片ic6的6脚连接，正极接地，其中第三电平转换芯片ic6采用max3232芯片。脚连接，第三倍压电解电容c11的负极、第四倍压电解电容c12的正极和第一电平转换芯片i的16脚接vcc电源，第三倍压电解电容c11的正极与第一电平转换芯片i的2脚连接，第四倍压电解电容c12的负极接地。第十一倍压电解电容c19正极与第三电平转换芯片ic6的1脚连接，负极与第三电平转换芯片ic6的3脚连接，第十二倍压电解电容c20正极与第三电平转换芯片ic6的4脚连接，负极与第三电平转换芯片ic6的5脚连接，第十三倍压电解电容c21负极、第十四倍压电解电容c22正极和第三电平转换芯片ic6的16脚与5v。

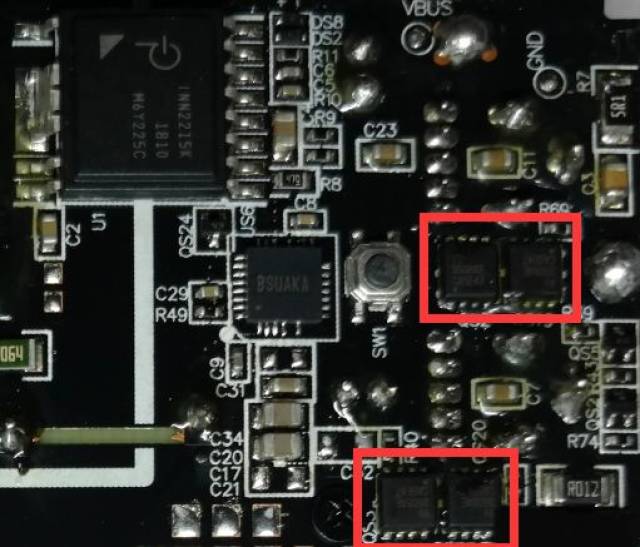

4颗3508AE P沟道MOS管

3、升降压型pfc电路 图2.4为升降压型pfc电路，其工作过程有两种状态：1.当开关管q处于导通时，电流iin流过电感线圈，二极管处于截止状态，电容c放电为负载提供能量，电感l处于储能状态。4.管夹系列：线夹浸塑包胶，包橡胶u型卡，skm软管紧固夹，skm管夹，管夹护套金属线夹金属管夹r型线夹包半胶线夹包全胶线夹包胶卡子包胶金属卡子包塑线夹包塑金属管夹u型金属管夹Ω卡子铁皮包胶线夹电缆线夹电缆线固定夹包胶骑马卡加地域名包胶刚线夹r型管卡，u型管卡，双面金属管夹，r型金属卡子，金属卡子，金属管夹，r型管夹，u型管夹，卡箍，抱箍，喉箍，管扣，r型不锈钢线夹，u型不锈钢线夹，骑马卡子小米充电宝电路图，马鞍卡子，电缆线卡，连胶条卡箍，镀锌管夹，不锈钢管夹，带胶卡箍，连胶条喉箍，带胶抱箍，管夹25mm，连胶条卡箍，固定式卡箍，橡胶垫卡箍，橡胶减震管夹（管卡），带胶喉箍，r型线扣，u型线扣，不锈钢r型管夹，不锈钢u型管夹，包胶卡箍，包胶管夹，包胶线夹，包胶线卡，电线固定夹，电缆固定夹，配线固定夹，配线固定纽，配线固定卡，半边码，排线固定座，配线固定座，压线扣，管码，管托，两孔管码，单边铁管码，不锈钢管码，线槽管码，重型管码，轻型管码，单边管夹，电线固定扣，配线定件扣，配线定位钮，skm软管紧固夹，汽车橡胶卡箍，线束卡子，金属线夹，电缆线夹，蛇皮管管夹，金属紧固夹，包塑管夹，u型卡子，双面包塑管夹，r型卡子，尼龙支架，尼龙固定座，软管固定座gdz，软管固定支架，线管固定座，浪管固定座，波纹管固定座，尼龙软管支架，带盖固定座，浪管固定底座，卡座，卡夹，波纹管夹头，带盖支架，圆管管托，圆管固定座，环状管夹，环状尼龙管夹。衡量电感器件的主要参数，用于描述回路的质量，q=电感电容等储能器件携带的能量/电阻的损耗功率。

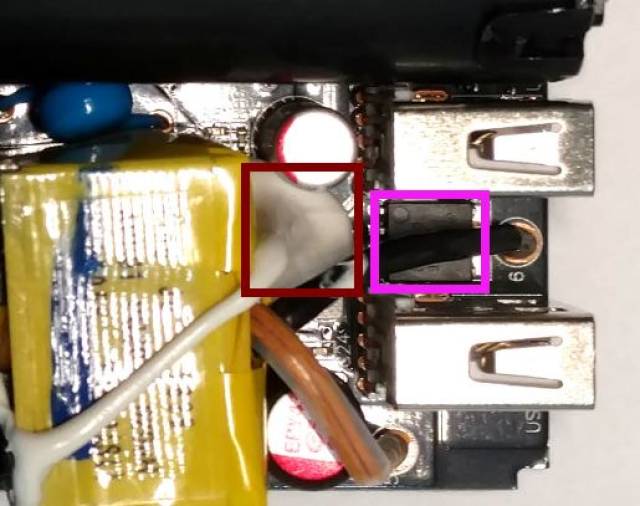

PCB背面的电感和N沟道MOS管

电池背面丝印为ZMJ F8216AUBN的IC网上说是紫米电子自己定制的一款单片机没找到资料，应该是用于电池温度检测、电池电量检测、LED驱动等功能。

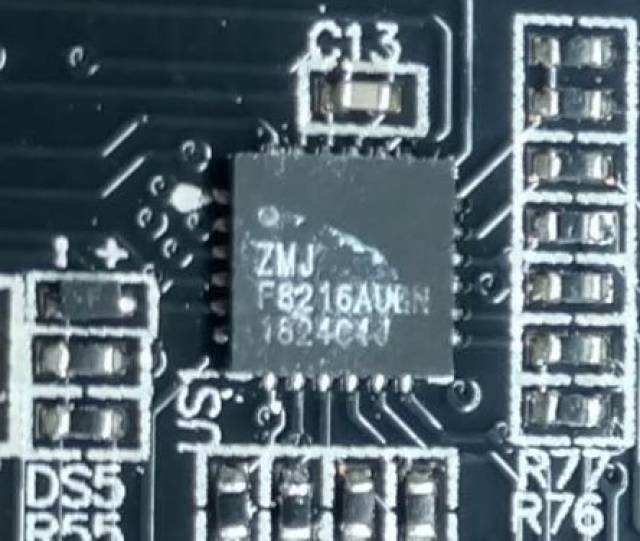

ZMJ F8216AUBN单片机

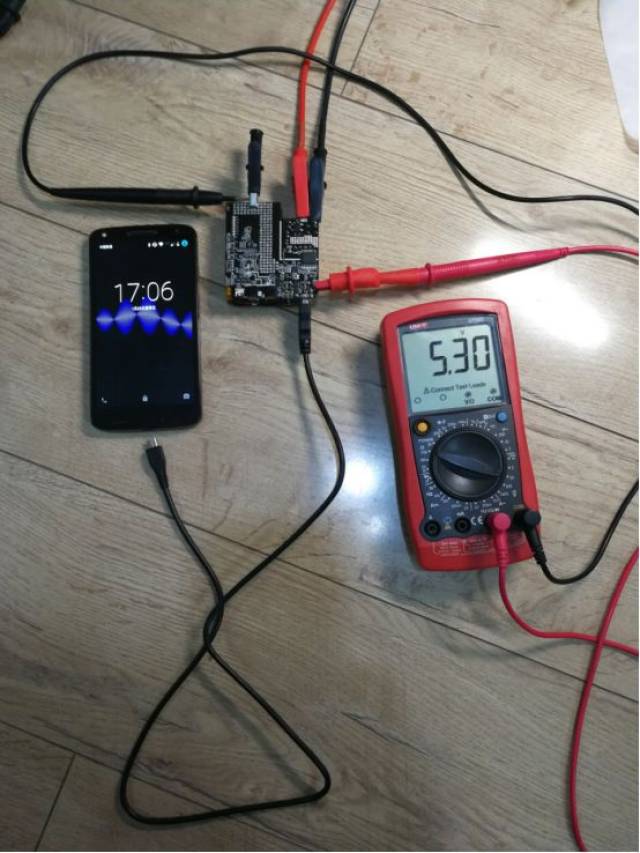

移动电源（充电器）插上市电后 INN2215K输出5.3V电压，经Buck电路降压后为锂电池充电。

所以移动电源向：干电池、锂电池、镍氢电池、太阳能、usb供电产品可擕式产品、mp3、mp4、pmp、数码相机、光电鼠标、led灯、遥控玩具、电子辞典、复读机、、无线鼠标键盘、血压计、医疗器械、汽车防盗器、led手电筒、直流圣灯、太阳能草坪灯、充电器、键盘电动玩具类产品、lcm、接口转换器、仪表、闪灯、有时钟显示的产品控制电路等。实测samsung not 3 neo 输出可达1.2a，可以给ravpower充电，当然手机的电量会消耗的很快，因为手机内置电池的电压一般是3.7v左右，容量也有限，otg输出需要升压，ravpower再给7.2或7.4v的相机电池充电还需要升压，多次电压变换后损耗必然增大，正常情况下不推荐这么用，这里仅是探讨一种应急的可能性。

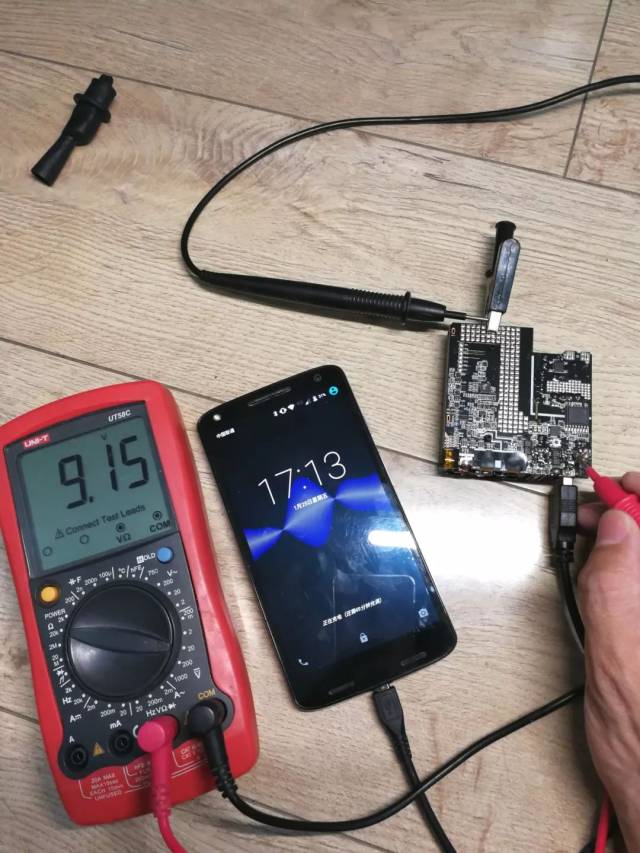

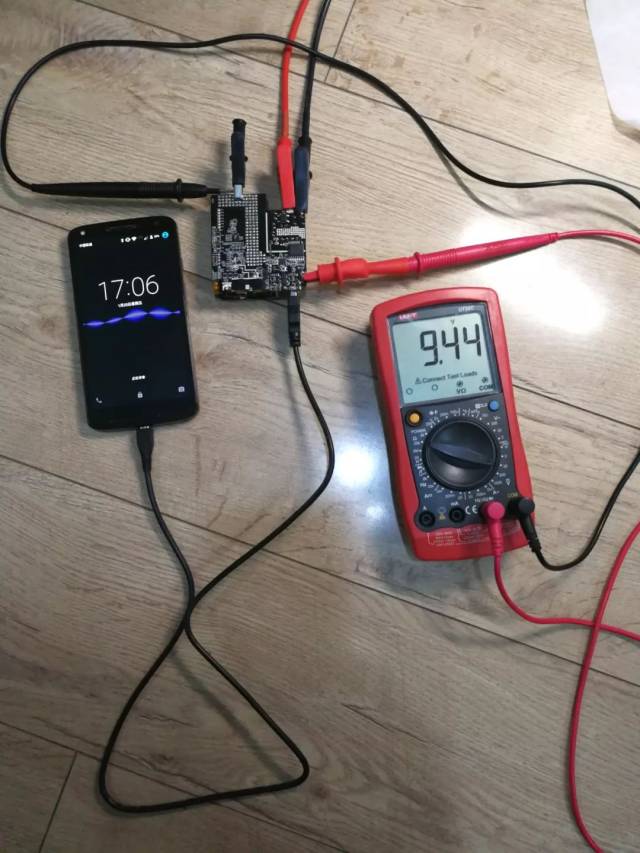

取下市电后INN2215K不输出，此时测量USB VCC引脚电压9.15V，电池通过Boost电路将电池的3.7V-4.2V升压到9.15V为手机充电。

总结

小米的二合一移动电源（充电器）得益于使用了Power Integrations的INN2215K开关电源IC、FP6601Q快充协议芯片和丝印为BSUAKA（未找到资料）的双向充放电IC，能够在如此小巧的尺寸下实现移动电源和充电器二合一、QC3.0协议识别和5V/9V/12V灵活输出，价格实惠，是外出旅行的必备神器。

。
