如何将4PIN接口USB连接到9针USB主板跳线

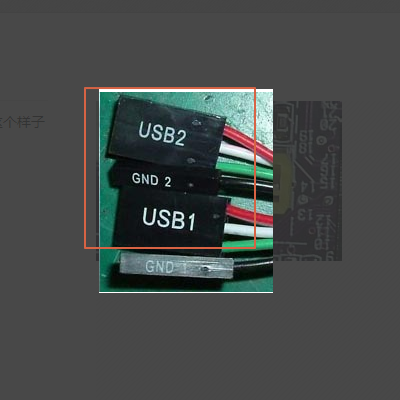

在机箱的前面板上，一个USB接口是四个PIN，两个8PIN和地线恰好是九个引脚。只需将其插入主板上的9针USB插座即可。如果只有四个PIN，自然只需在主板上使用一排9针插座。但是必须注意，顺序不能错。否则后果将很严重！如果插入方向错误，将损坏插入USB端口的设备！

主板9针接线图（MS主板ms-7860 ver：1.2）

我的和你一样。我给你一张照片。这个主板还不错。它包含SLIC2.1。如果安装WIN7，则可以使用证书密钥导入工具永久激活正版。

如何将USB4连接到9针主板以插入线路

USB4与主板的9针连接方法的步骤如下：

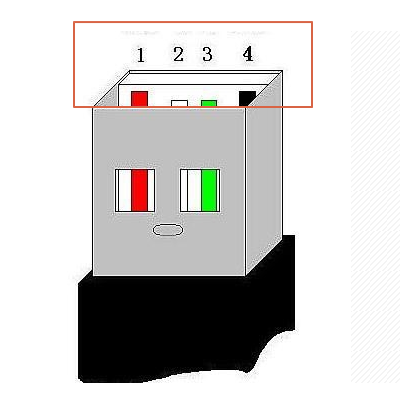

1.第一步是检查通用USB插头的相应接线图，如下所示。

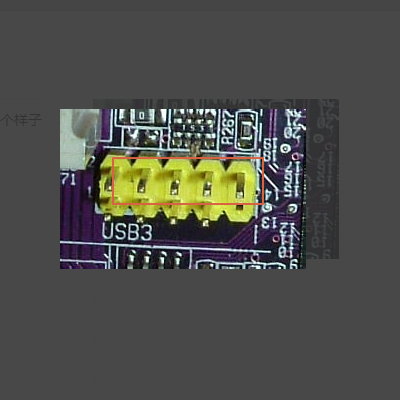

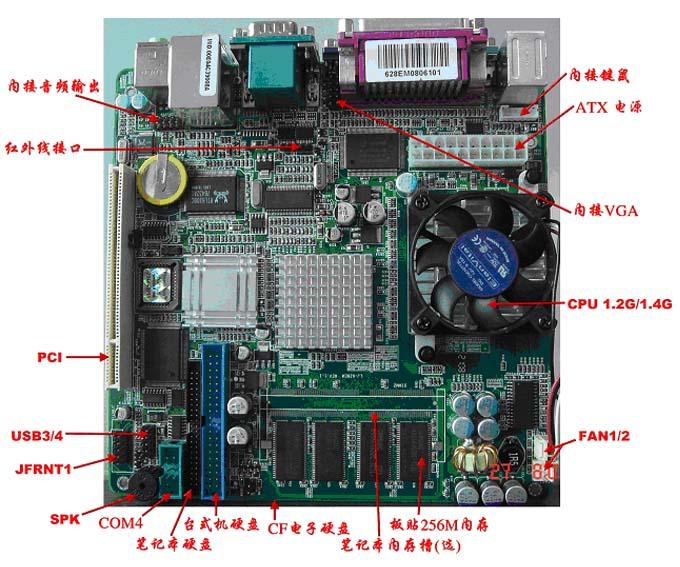

2.第二步是找到主板USB引脚固定器的位置，如图所示，共有9个引脚。

3.第三步是检查4根USB插头。

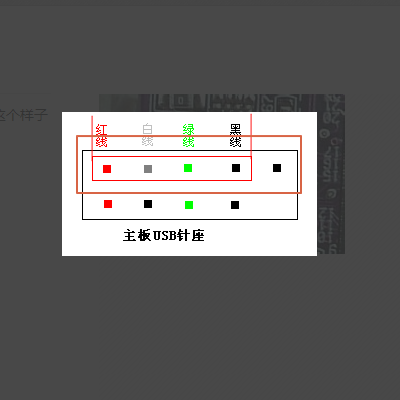

4.第四步是根据接线图执行接线操作。红线表示USB插头，下面的矩形表示插针座，并且根据颜色编号插入了4条线。

如何将台式机电源按钮内的线连接至主板

一、主板通常具有四组开关指示灯线，即POWER SW电源开关。 POWER LED电源指示灯。 RESET SW重新启动开关。 H.D.D LED键盘状态指示灯。连接时请注意正极和负极，通常有色线（例如红色，绿色和代表正极，白色和黑色代表负极）。注意区别。连接到主板的信号线取决于手动连接。不同的主板具有不同的连接方法。

二、接线方法

1、常用的9针启动电缆连接

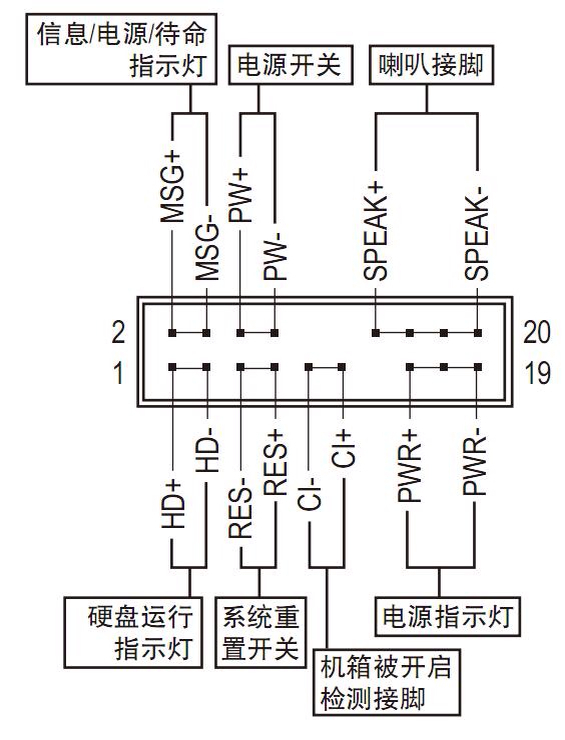

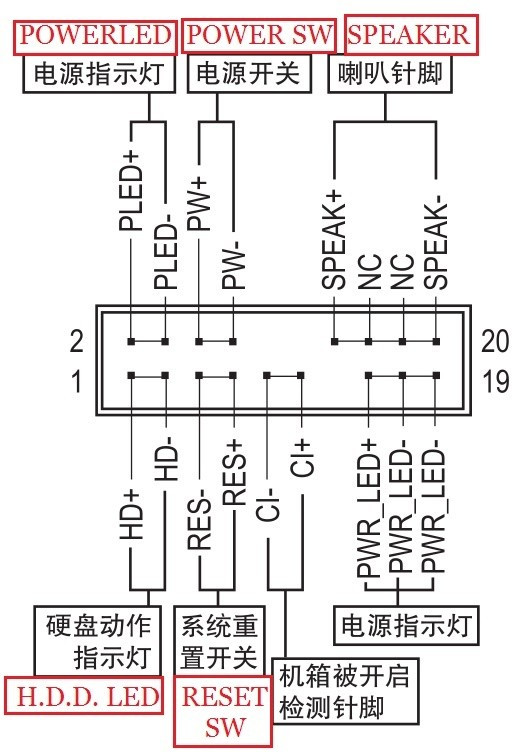

2、常用的20针启动线连接

购买原则

计算机主板对计算机的性能有重大影响。曾经有人将主板与建筑物的基础进行比较，其质量决定了建筑物是否耐用。其他人生动地将主板与高架桥进行了比较，其质量与高架桥的通畅性和人流有关。

1、工作稳定且具有良好的兼容性。

2、功能齐全，扩展性强。

3、易于使用，您可以在BIOS中调整尽可能多的参数。

4、制造商拥有一个及时且信息丰富的网站，该网站方便快捷地维护。

5、价格相对便宜，即具有成本效益。

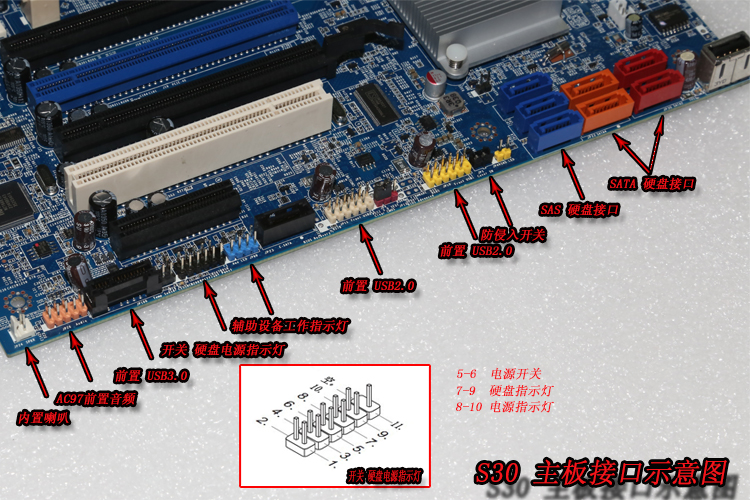

寻求华硕主板的九针跳线连接方法

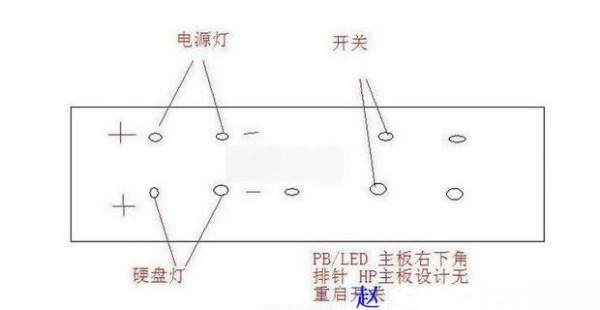

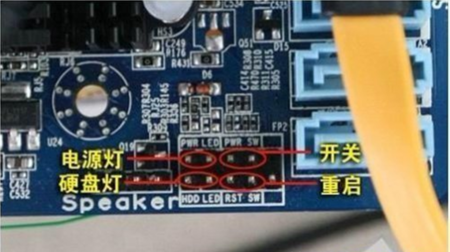

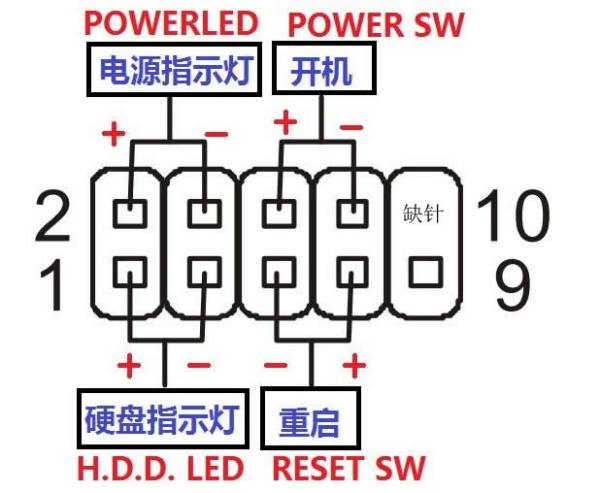

在您上传的图片中，有一个白色纽扣电池，左侧有一个9针插座。如果仔细看，引脚会分为两行。第一排有五个插座，但末端没有一个针脚，第二排也有五个插座。在这里，您将最终插入图片1上的行。请记住，左侧是正极，而右侧是负极：

左上角的两个引脚显示为PLED，表示电源指示灯。只需依次插上电源LED +和电源LED _，

右上角的两个引脚显示为PWRBTN，表示电源开关。只需将POWER SW插入您的手中即可。彩色线为正极，单色线为负极

左下角的两个引脚显示为+ HDLED，这表示硬盘指示灯亮起。只需将HDDLED插入您的手中，彩色线为正，单色线为负

在右下角还剩三针。最后一针是空的。不用担心它显示RESET，这表示重置按钮。只需将RESET SW插入您的手中即可。色线为正，单色。这条线是负的！

祝你成功！

已连接九针主板开关跳线。

这很简单，主板跳线开关，您是MSI主板，我将向您发送接线图，并按照说明进行操作。

如何将11针Lenovo USB接口连接到9针主板接口？

市场上普通主板的九针连接

VCC，DATA-，DATA +，GND为空

VCC，DATA-，DATA +，GND

线条的颜色是：

红色，白色，绿色和黑色

红色，白色，绿色和黑色

联想主板上的F-usb 11针正面连接又一次不同，我们经常会遇到联想机箱+组装好的主板

，不小心将前线连接到了组装主板，并且前usb控制板被烧坏了。

1 2 9 10都是黑线，3 5 7依次是红，白和绿，4 6

8依次是棕色，蓝色和，而11为空。

这是按顺序进行的：

1 3 5 7 9 11

2 4 6 8 10

⑴⑵⑼⑽是地线，⑶⑷是VCC，是电源的正极，,是DATA-，⑺⑻是DATA +，⑾是空引脚。

HP主板，该跳线如何连接？ 9针，中间缺少1针，有人可以回答吗？

根据图片的方向，左列从底部到顶部有四个引脚：PLED-，PLED +，PSW +，PSW- / RST-（共享），右列从底部到顶部有三个引脚：HDLED +， HDLED-，空，RST +
