主板的电源相数是多少？越多越好？

对于所有DIY玩家来说，DIY时主板的选择应该是最困难的事情。同一CPU可以与多块主板匹配。每个主板有N个型号，并且每个型号之间的差异通常非常不同。复杂。

什么是M.2接口不同，什么电源是不同，有一些预安装的无线网卡等等。

主板主要决定计算机的扩展性能和稳定性。它是计算机的骨架，它链接各种硬件。

在这些当中，我不需要多说就知道保持计算机稳定性绝对是最重要的事情。如果计算机不稳定，您想做的任何事情都是没有用的。其中，主板的电源可以确保CPU的稳定性。购买主板时最重要的参数。

那主板电源呢？在这里，我将简要地教您。

电源相数是多少？

每个人都听到主板电源总是被叫多少个相，那么什么是单相电源？

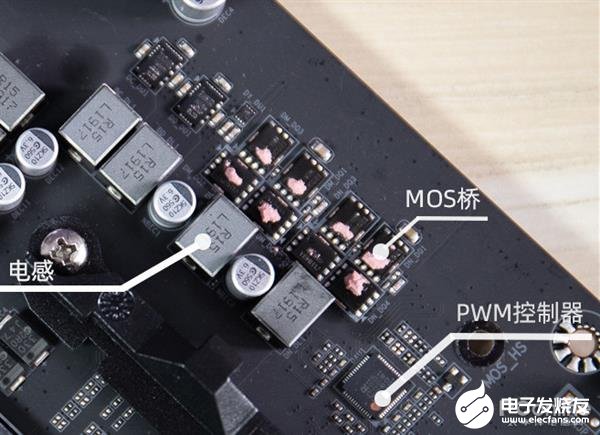

最简单的完整单相电源包括电感器（扼流圈），PWM控制器，2个MOS桥（MOSFET，一个上桥，一个下桥），MOS驱动器（现在主要带有PWM控制器或DrMOS Integrated）和滤波电容器。

上面的主板图应该非常直观，但是图中的主板有两个上桥和两个下桥用于一相电源，这与当前主板电源的发展趋势有关。

最新的Core X系列处理器i9-10980XE具有18个内核，而最新的线程撕裂器3990X具有64个内核。

随着CPU内核数量的增加，CPU需要为主板提供越来越多的电源。如今，单相主板电源不再那么简单。

例如，为了增加MOS桥的载流能力，现在将有1个上桥和2个下桥，甚至2个上桥和2个下桥。为了减少电源产生的热量，还有一种具有集成式上下桥的DrMOS解决方案。

从理论上讲，主板的供电阶段越多越好

多个单相电源回路组合在一起形成一个多相电源。多相电源不是简单地将组件并联，而是在并联的基础上错开了它们的工作时间。相位电源轮流完成一个周期。

您可以想象交流电的波形，类似于sin函数。当一个周期中的电源相数更多时，电源波形将更平滑，更纯净，并且向CPU供电自然会更稳定。

因此，如果在MOS桥上使用相同的材​​料进行供电，则从理论上讲，供电阶段越多越好。

那么如何判断主板的电源相数呢？

那么如何判断主板有多少相电源呢？

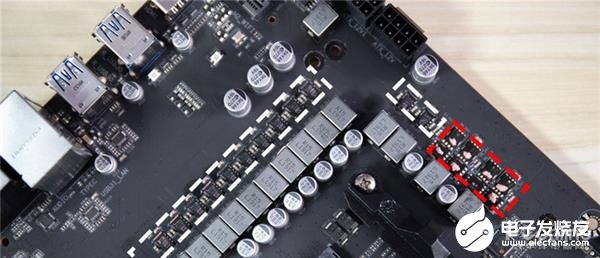

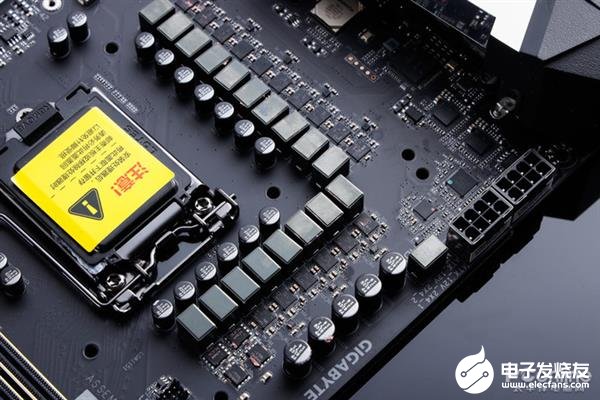

最简单的方法是计算电感。我只是说过，最简单的一相电源由电感组成，在主板上电感更加明显，因此对电感进行计数确实可以用作判断电源的方法。

但是，许多企业现在使用快捷方式来增强电源解决方案。有时单相电源采用带有两个电感器的并联设计，有些主板制造商甚至添加了一些不相关的电感器。

这种电源设计的单相电源优于传统的单电感器，但仍不如两相电源纯净和稳定。目前，仅通过计算电感器来判断电源是不准确的。

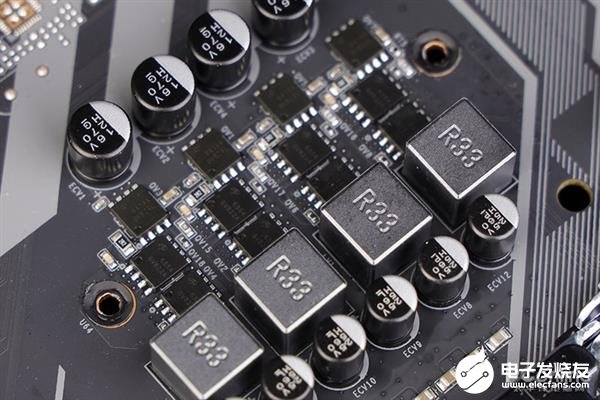

然后，您可以查看MOS桥用于协助判断的方案。

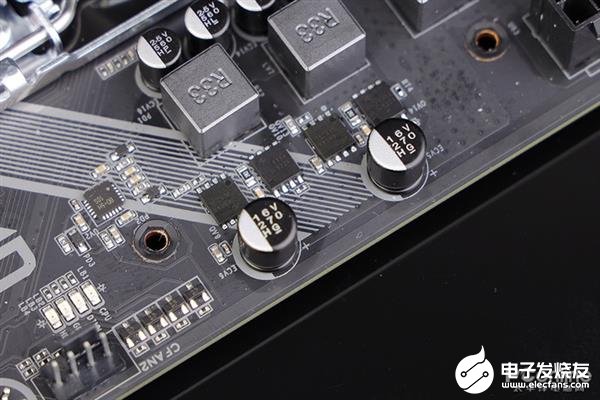

通常，主板电源分为核显示（AMD为SOC）电源和核心电源（主电源部分）。两部分的电源通常是不同的。这时，您可以查看由主板供电的MOS桥。有两种设计选项。

例如，在此主板上，电源的一部分是1个上桥和2个下桥，该电源有4相，有些电源是1个上桥和一个下桥，因此您可以简单地判断此主板设计为4相核心+ 2相核显示电源。

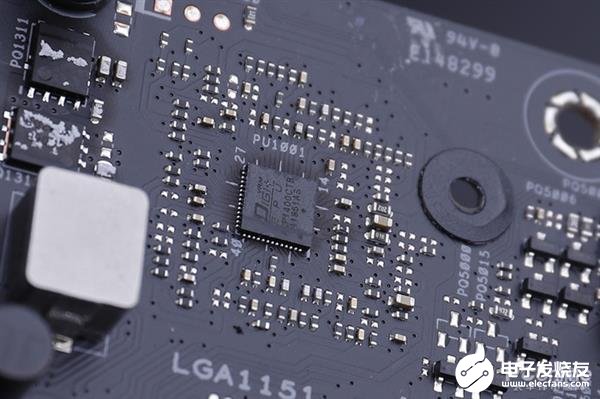

检查PWM控制芯片也是一种辅助判断的方法。

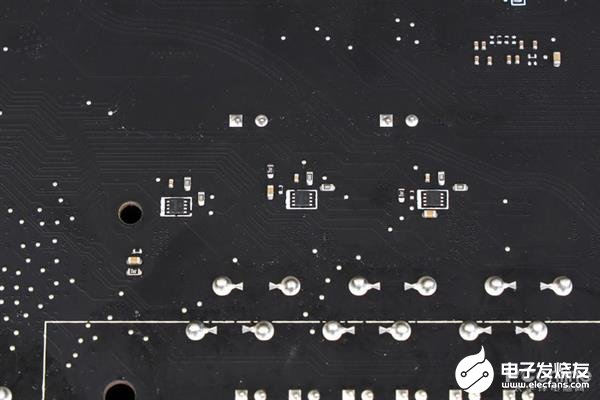

找到主板的PWM控制器，搜索信息，例如此ASP1400CTB，最高支持的是8相电源，因此无论您看到多少个电感器，它都是假的。该主板的电源不超过8相。

在某些高端主板中，也可以使用多相芯片来计算电源相数。

有许多型号的高端母板将通过相倍芯片将电源增加一倍。尽管理论上相同的10相双相电源纯度在理论上不如10相直出电源，但它也比5相直出电源好得多。

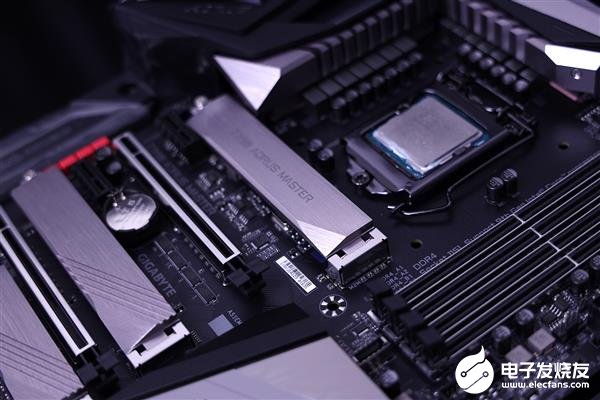

像技嘉这样的Z390 AORUS MASTER具有12相双相电源，其供电能力比普通主板要好得多。当然，只有这样的主板才能控制i9-9900K。

在许多高端主板中，相位加倍通常仅用于核心电源，而没有核心显示电源。因此，一般而言，相倍芯片数乘以2就是核心电源的相数。

电源和散热不容忽视。

当然，除了电源本身使用的材料之外，主板的电源和散热设计以及材料也不应忽略。

如果大电流流过电源区域，则电源区域中的热量自然会增加。较高的温度将导致电阻增加，电流将变得不稳定。因此，电源区域的散热也非常重要。

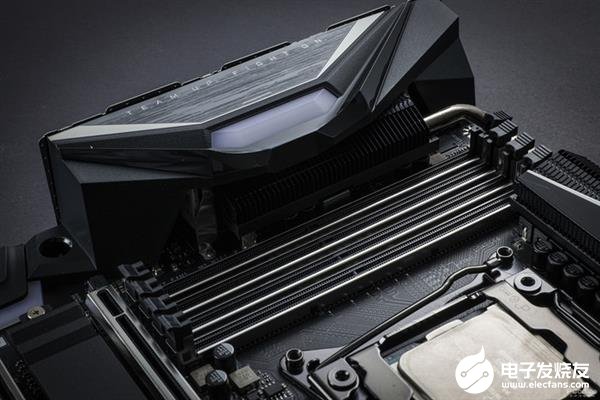

当前，主流主板使用散热装置来散热电源模块。散热装甲与导热贴接触，并通过大面积的散热装甲散发热量。

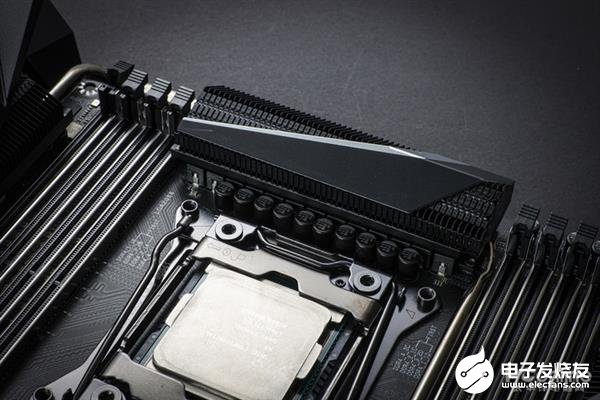

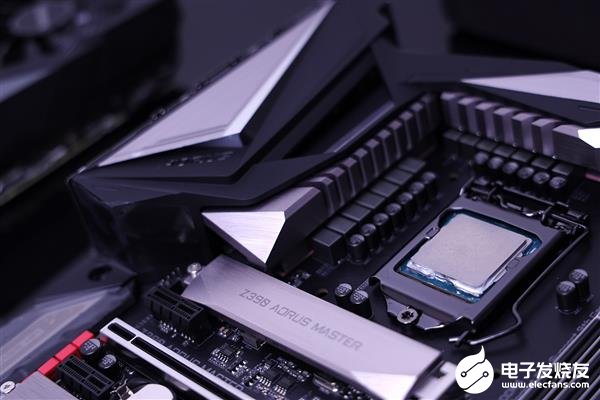

一些更高端的主板，例如技嘉X299X AORUS MASTER，也将采用热管设计来帮助散热。这就是顶级主板所具备的。

摘要

现在，CPU核越来越多，对主板供电的要求也越来越高。选择具有良好电源材料的主板已经成为当代DIY玩家的必修课。希望本文对所有受帮助的人都有用。
