计算机机箱连接将无法连接？简要描述主板的各种接口

有很多朋友是第一次安装机器。硬件安装相当顺畅，但是它们对主板上的各种类型的接线感到茫然。本文针对此，简要介绍了主板上的接口和相应的线。

电源线

通常有两个电源端口，分别是主板的24P电源端口，处理器的8P电源和图形卡的独立电源端口。

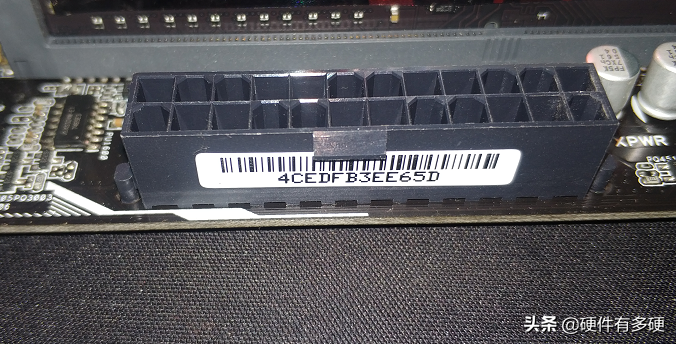

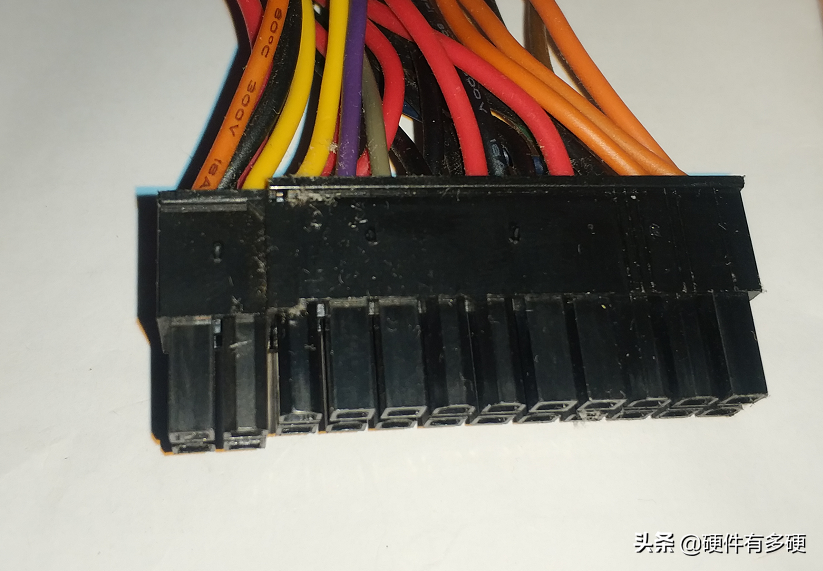

一种接口规格是24P引脚，有些旧主板或低端主板使用20P引脚。相应的电源线连接器也是24P。可以卸下左侧的4P以适合20P主板。

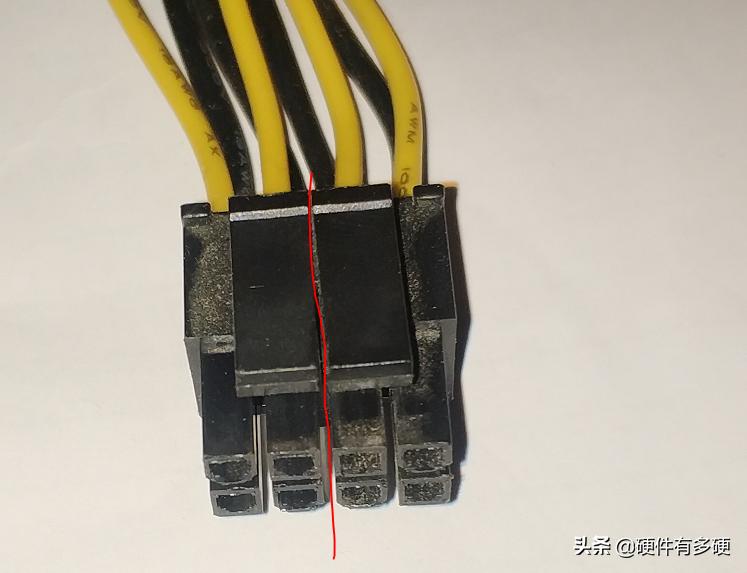

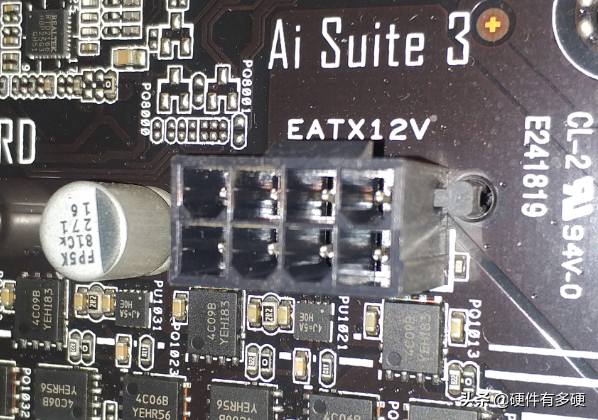

此接口通常在处理器附近。我的主板具有8P接口，其中一些具有4P接口。英文EATX 12V表示+ 12v接口，用于为CPU供电。相应的接口如下图所示，可以在红线处拆分以适应4P CPU电源。

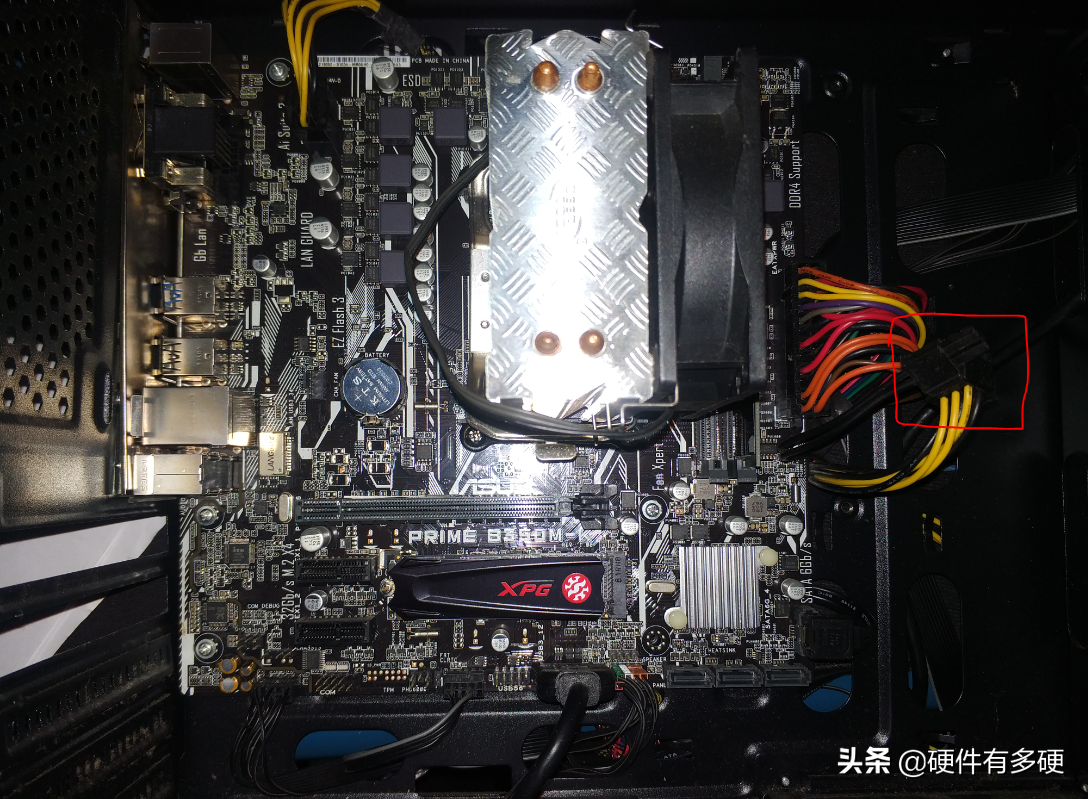

图形卡的电源通常为6P或8P。电源接口和CPU电源非常相似，但是CPU电源可以分为4 + 4，而图形卡电源接口只能分为6 + 2，用于6P图形卡接口。两者之间的区别，很容易区分。

前面板连接线

对于新手来说，最麻烦的问题应该是机箱的前面板连接电缆。现在它们中的大多数被称为跳线，但它们并不严格。机箱的前面板通常具有USB 2. 0 / 3. 0端口，耳机麦克风，电源按钮，重置按钮，开关指示灯，硬盘指示灯。

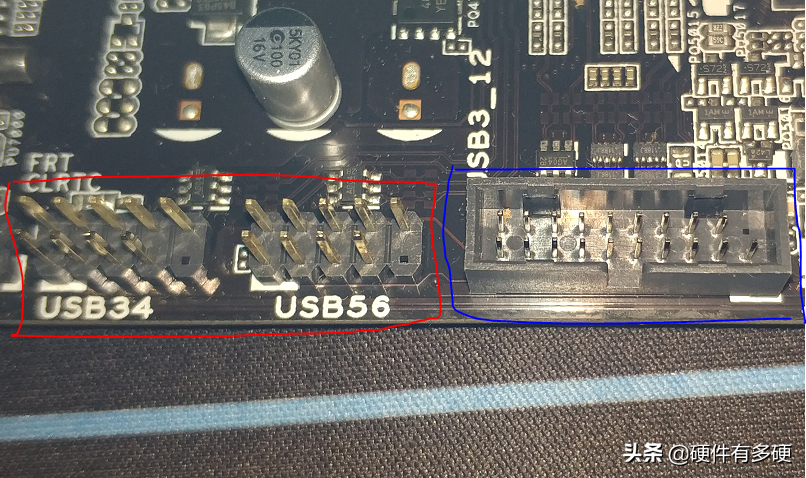

左侧的两个是USB 2. 0接口。您可以看到其引脚之一在边缘上丢失了。这是一个重要的符号，可以对应于机箱上的USB电缆。

较大的蓝色是USB 3. 0接口，与上面主板右侧的接口相对应。这些是防呆设计，如果反向插入，则无法连接。

也有集成USB 3. 1的主板，其相应颜色为红色。

大多数主板都将集成这些接口，但是机箱上的连接线仍然是分开的，并且没有模块化设计。

在蓝色框中是SPEAKER，它是蜂鸣器的连接器。在某些情况下，不需要蜂鸣器就不需要连接。

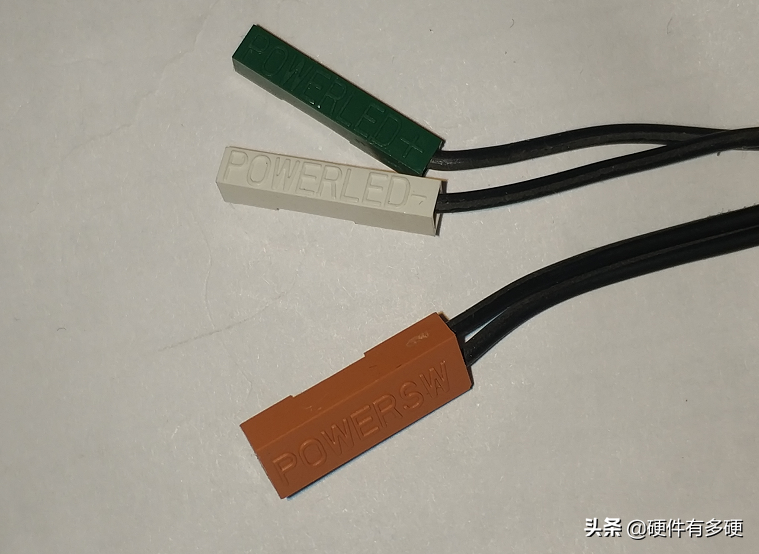

根据下面的英语提示，红色框的左上两个是电源指示灯，而红色右上是电源开关。下图是相应的机箱电缆。绿色和白色的两条线是电源指示灯（POWER LED +/-）。这两根线的正极和负极不能反向插入。下面是电源开关（POWER SW）。

红色框的左下方是硬盘工作指示灯，它对应于红色的HDD LED +/-。这也不能反向插入。右下角是重新启动，对应于蓝色的RESET SW。

最重要的是，电源和重启不会区分正负，应该区分硬盘指示灯和电源指示灯。

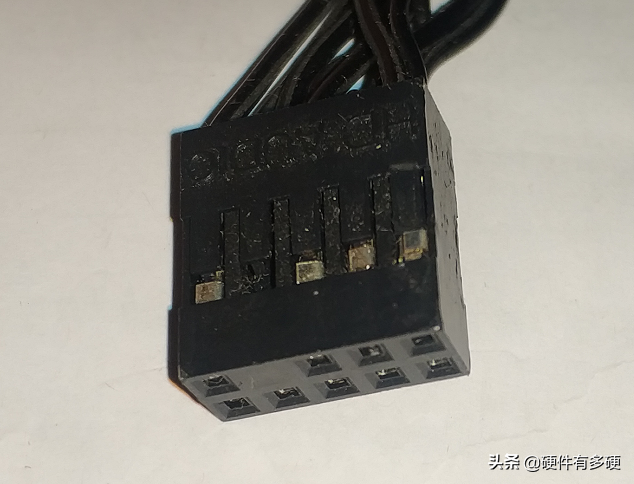

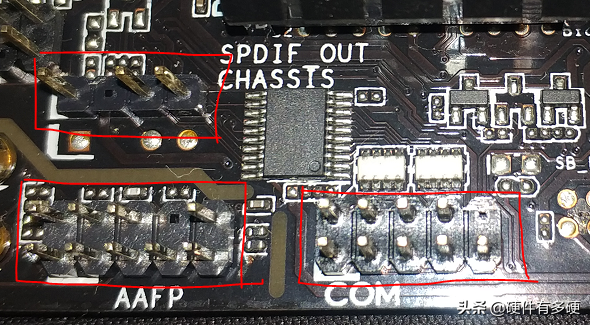

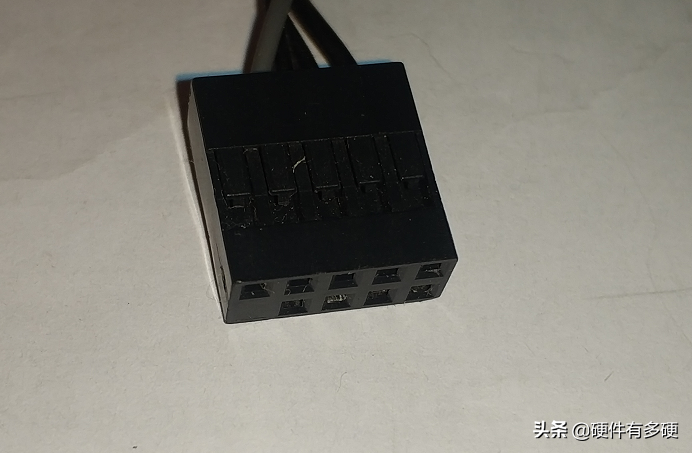

图左下方的AAFP是机箱面板的音频ADUIO引脚接口。该连接器/接口与USB非常相似，但是缺少的插针位置不同，因此无法通用。

下面是下面两个图片的简要介绍，它们不常用。右侧红色框中的COM端口是老式的串行端口，现在基本上不再有用。上面的SPDIF OUT是Sony飞利浦音频数字接口，通常不集成外壳，网上有特殊的数字音频板出售。

粉丝界面

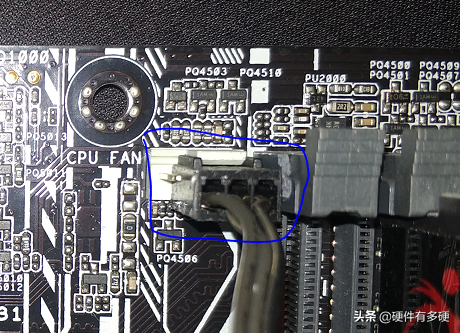

主板通常集成两个风扇电源端口，一个是CPU风扇，负责为CPU散热器风扇供电。

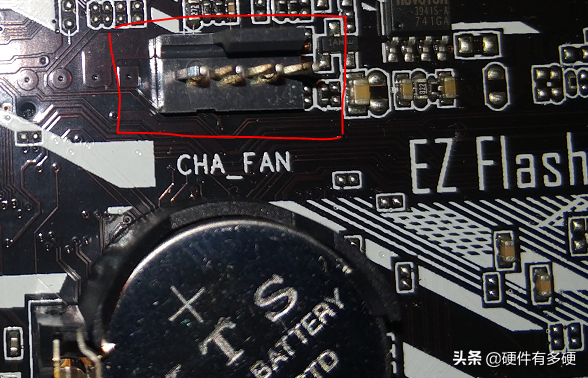

还有一个机箱风扇电源接口，上面写着CHA-FAN。

有四个插针，可以插入到调速风扇中，并且还与三插针风扇兼容。这是定速风扇。

通常，CPU风扇靠近处理器，而机箱风扇通常位于主板中间。这两个接口很常见，但是最好不要插入错误的接口。如果找到CPU风扇到机箱的端口，尽管它也会旋转，但它会在打开时检测到CPU风扇为空，然后报告错误，要求按F1跳过，这是非常麻烦。

其他

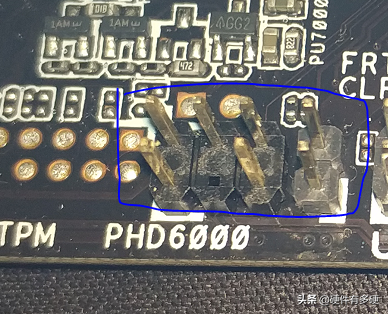

不同的主板上也会有一些未使用的端口，例如PHD6000是诊断卡端口。

其余基本上是硬件接口。这些已根据需要安装，并且不必完全安装。

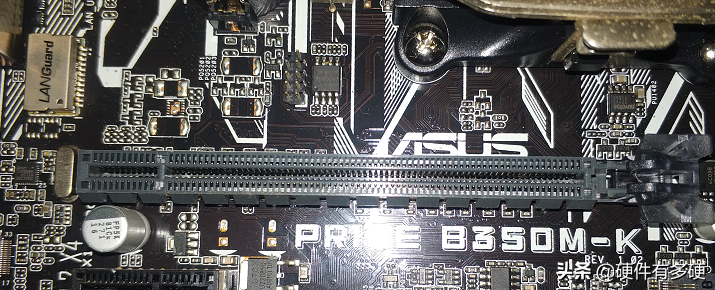

图形卡

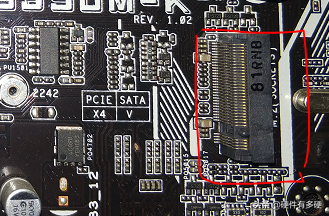

M.2硬盘驱动器

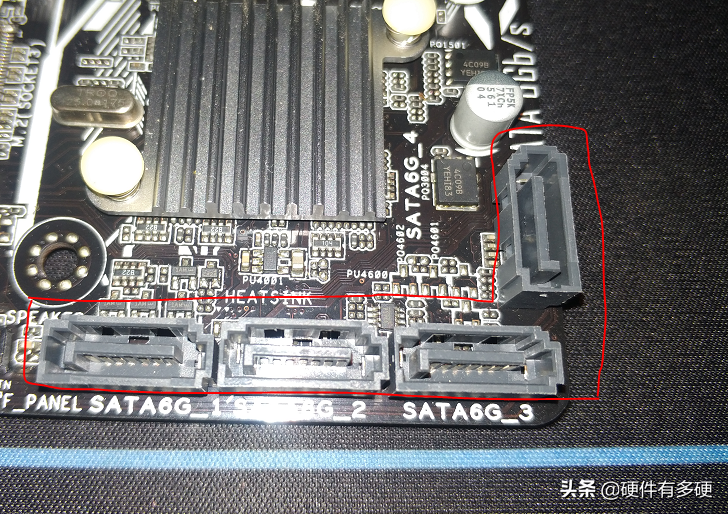

SATA

摘要

本文主要是为了帮助新手朋友初步了解各种接线方法。可以说主板的通用接口已经基本介绍。主板布线不是一项艰巨的技术工作，而是一项谨慎的工作。除了正确的连接之外，最好还要弄清楚接线。

将多余的部分尽可能地放在背面，以确保主板周围基本上没有凌乱的电线，从而可以形成良好的通风管道以帮助主机散热。

本文结尾，谢谢。
